5.1.4 Resistors and inputs connected in parallel
Parallel resistance Rp: FX
2N =15kΩ. If resistance Rp is less than the stated value, then add
Rb. See equation 1 for Rb calculation.
Alternatively; Current leakage: FX
2N = 1.5mA. If the current leakage is greater than the stated
value, then add Rb. See equation 2 for Rb calculation
.
Résistance et entrée montées en parallèle
Résistance parallèle Rp: FX
2N =15kΩ. Une résistance Rb complémentaire doit être mise en
place lorsque Rp est inférieur à ces valeurs (voir équation 1 pour les caculs).
Autre possibilité: courant de fuite autorisé FX
2N = 1.5 mA. Une résistance de fuite Rb complé-
mentaire doit être mise en place lorsque le courant est supérieur à ces valeurs (voir équation 2
pour les caculs).
Widerstand und Eingänge parallel geschaltet
Parallelwiderstand Rp: FX
2N = 15kΩ. Wenn Rp kleiner als diese Werte ist, muß ein zusätzli-
cher Wiserstand Rb eingesetzt werden (Berechnung siehe Gleichung 1).
Alternativ: zulässiger LeckstromFX
2N = 1.5 mA. Wenn diese Werte überschritten wered, muß
ein Ableitwiderstand Rb einesetzt werden (Berechnung siehe Gleichung 2).
Resistenza e ingressi in parallelo
Resistenza in parallelo Rp: FX
2N = 15kΩ. Se Rp è minore di questi valori, si deve aggiungere
una resistenza addizionale in parallelo Rb (per il calcolo v.formula 1).
In alternativa; corrente di dispersione consentita: FX
2N = 1.5 mA. Se si superano questi valori,
si deve inserire una resistenza di fuga Rb (per il calcolo v.formula 2).
Resistencia y entradas conectadas en paralelo
Resistencia en paralelo Rp: FX
2N = 15kΩ. Cuando la resistencia Rp es menor que estos
valores, se tiene que incorporar una resistancia Rb abicional (ver la ecuación 1 para el cál-
culo).
Alternativa: Corriente de fuga admisible FX
2N = 1.5 mA. Cuando se excedan estos valores
tiene que conectarse una resistencia de escape Rb (ver la ecuación 2 para el cálculo).

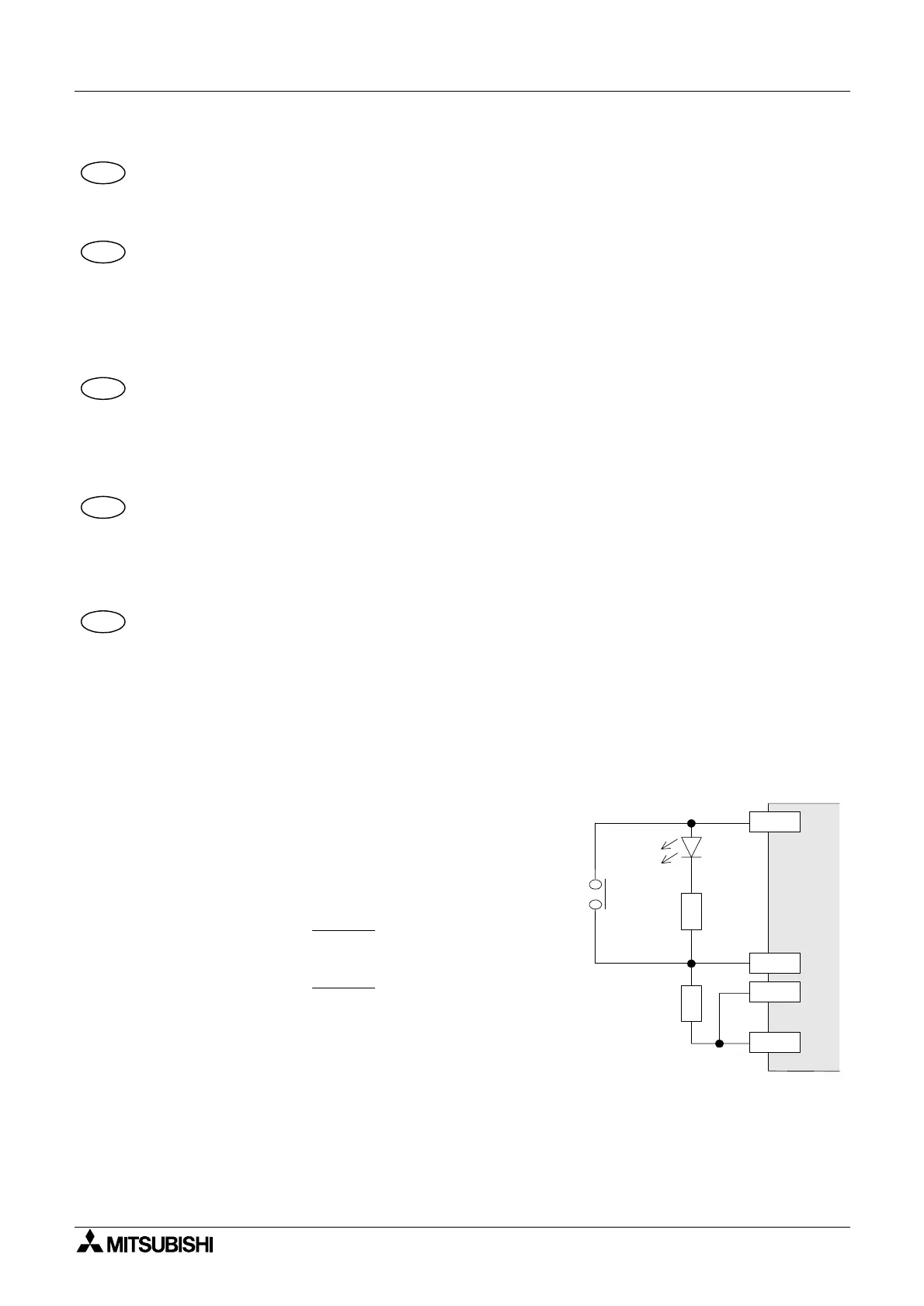

Figure 5.4: ENG
- Parallel LED
FRE
- LED montées en parallèle.
GER
- LED parallel
ITL
- LED in parallelo
ESP
- LED en paralelo
ENG
FRE
GER
ITL
ESP
0V
S/S
X
24V
Rp
Rb
Epn 1:
4Rp
15 - Rp
Epn 2:
6
I -1.5
