Mitsubishi MELSEC FX2N User Manual

FX2N Series Programmable Controllers Installation Notes 3
3-9

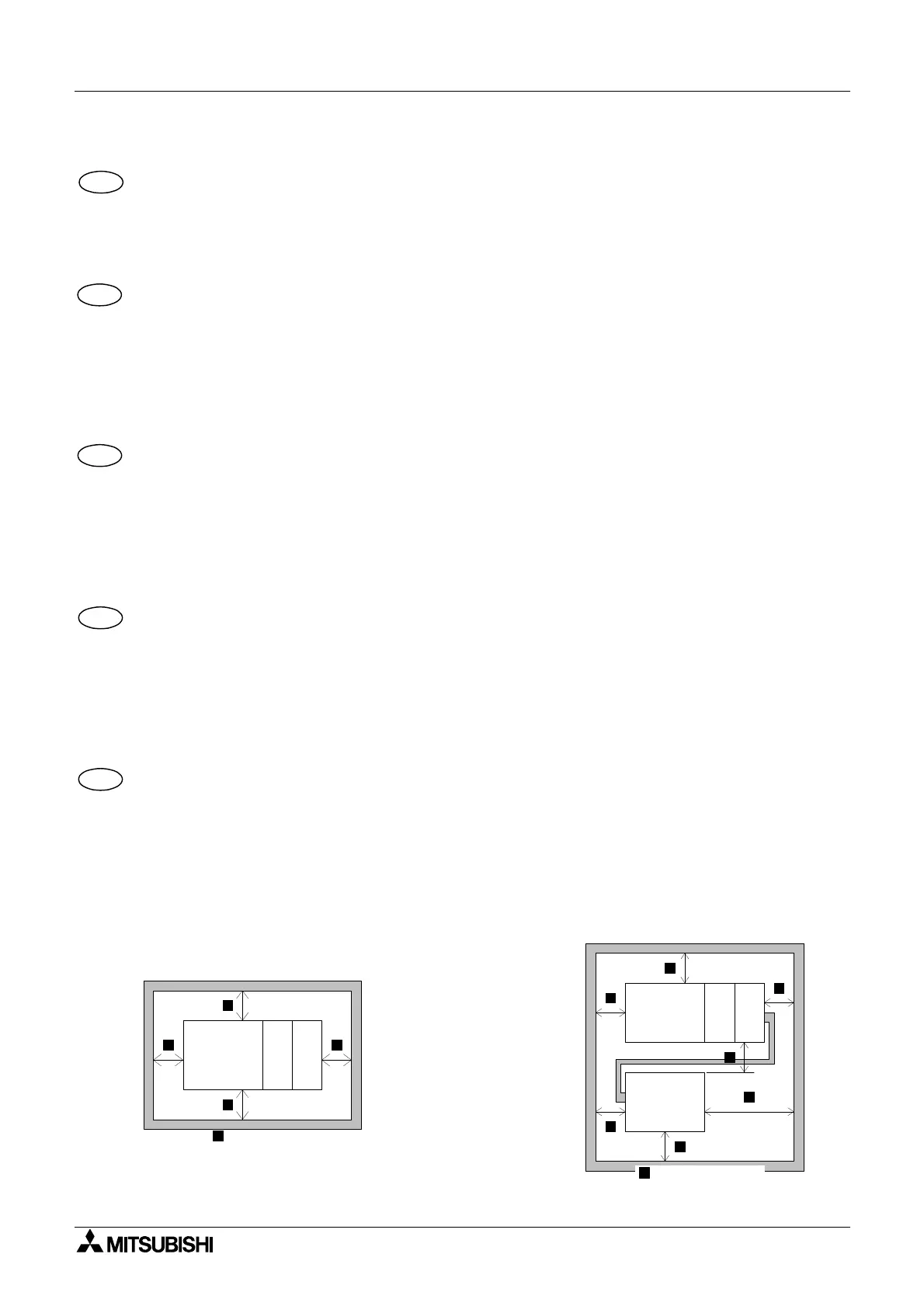

3.4 PLC mounting arrangements
To prevent a rise in temperature, mount the units to walls. Never mount them to the floor or
ceiling of an enclosure.
Figure 3.2 Single row arrangement
Figure 3.3 Double row arrangement using extension cable FX
0N-65EC
(650mm (25.59 inch); supplied separately).
Montage de l’API
Les appareils doivent être montés sur le panneau arrière de l’armoire électrique pour
empêcher une augmentation de la température. En aucun cas les appareils ne doivent être
montés sur le fond ou au plafond de l’armoire électrique.
Figure 3.2 Montage en série simple
Figure 3.3 Montage en série double en utilisant le câble d’extension
FX
0N-65EC (650 mm)
Montage der SPS
Zur Verhinderung eines Temperaturanstiegs sollten die Geräte an der Schaltschrank-
rückwand montiert werden. Es darf auf keinen Fall eine Montage am Boden oder an der Decke
des Schaltschranks erfolgen.
Figure 3.2 Einfache Reihenanordnung
Figure 3.3 Doppelte Reihenanordnung durch Einsatz des Erweiterungs-kabels
FX
0N-65EC (650 mm; nicht im Lieferumfang enthalten).
Montaggio del PLC
Per evitare un aumento della temperatura, si dovrebbero montare gli apparecchi alla parete
dell’armadio elettrico. In nessun caso si deve eseguire un montaggio sul pavimento o al soffitto
dell’armadio elettrico.
Figure 3.2 Disposizione in fila semplice
Figure 3.3 Disposizione in fila doppia tramite cavo di ampliamento
FX
0N-65EC (650 mm)
Montaje de la unidad de mando de memoria programable PLC
Para evitar un aumento de temperatura, las unidades se deberán montar en la pared dorsal
del armario de distribución. En ningún caso se deberá efectuar un montaje sobre el suelo o en
el techo del armario de distribución.
Figure 3.2 Disposición en línea simple
Figure 3.3 Disposición en línea doble mediante el empleo del cable de ampliación
FX
0N-65EC (650 mm)
ENG
FRE
GER
ITL
ESP
FX
2N
CPU
FX
2N
-4AD
FX
2N
-8EYR
> 50 mm (1.97 Inches)
A
A
A
A
A
FX
2N
CPU
FX
2N
-4AD
FX
2N
-8EYR
FX
2N
-??ER(T/S)
> 50 mm (1.97 Inches)
A
A
A
A
A
A
A
A
Figure 3.2:
Figure 3.3:
