FX2N Series Programmable Controllers Installation Notes 3
3-15
Installation de la carte d’extension
Pour installer une carte d’extension à fonctions spéciales du côté gauche de la MPU FX
2N,il
faut:
retirer le couvercle supérieur de la FX2N;
placer la carte sur le connecteur et la positionner exactement au-dessus des trous des
vis;
fixer la carte sur l’unité de base à l’aide des vis autotaraudeuses M3 (0,12") livrées;
retirer la découpe du couvercle avec des ciseaux ou des pinces afin d’accéder à la
carte.
Note:laFX
2N-232-BD est fournie avec des bornes de mise à la terre qui doivent être
montées sur la carte avant son installation.
Installazione della scheda di ampliamento
Per installare la scheda di ampliamento con le funzioni speciali sul lato sinistro della FX
2N
MPU:
Togliere il coperchio superiore dalla FX2N.
Inserire la scheda sul connettore e posizionarla correttamente sopra i fori filettati.
Fissare la scheda sull’unità base usando le viti autofilettanti M3 in dotazione.
Coppia torcente 0,3...0,6 N·m
Togliere il ritaglio dal coperchio usando una taglierina o pinzetta per consentire
l’accesso alla scheda.
Nota:LaFX
2N-232-BD è munita di morsetti di terra che dovrebbero essere inseriti sulla
scheda prima dell’installazione.

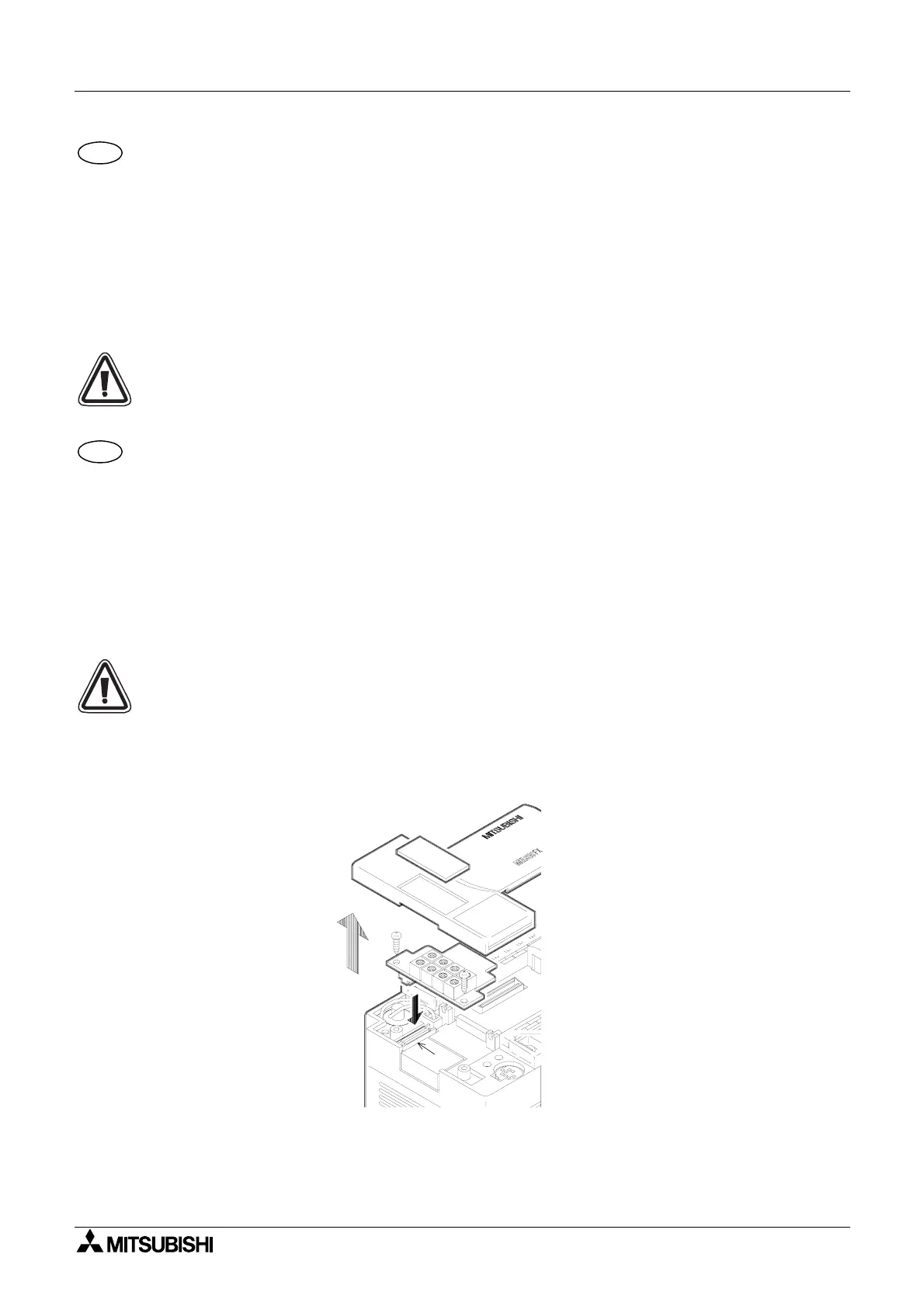

Figure 3.4:
FRE
ITL
X1
X3
Y1
Y0
Y2
➀
➂
➁
➃
