5
Deutsch
13
Regler GAIN zum Einstellen der Verstärkung
(Mikrofonempfindlichkeit) für die XLR-
Mikrofoneingänge (11)
14 Netzbuchse zum Anschluss an eine Steck-
dose (230 V/ 50 Hz) über das beiliegende
Netzkabel
15 Halterung für die Netzsicherung
Eine geschmolzene Sicherung nur durch eine
gleichen Typs ersetzen.
16 Anschlussleiste für Lautsprecher, die immer
eingeschaltet sein sollen, d. h. nicht durch
die Tasten ZONES (7) ein- und ausgeschaltet
werden; Kapitel 5 unbedingt beachten!
17
Line-Pegel-Eingang EM INPUT (Schraub-
klemmen) für wichtige Durchsagen
Sobald ein Signal an diesem Eingang anliegt,
werden die Signale der Eingänge INPUT 2
bis INPUT 5 (11, 19, 20, 21) und des MP3-
Spielers ausgeblendet.
18
Regler MUTE LEVEL zum Einstellen der Höhe
der Lautstärkeabsenkung (0 – 30 dB) für die
Eingänge INPUT 2 bis INPUT 5 (11, 19, 20,
21) und des MP3-Spielers, wenn über den
Eingang MIC 1 (2) eine Durchsage erfolgt
19
6,3-mm-Klinkenbuchsen (asym.) der Ein-
gänge INPUT 2 und INPUT 3 für Mikrofone,
alternativ zu den XLR-Buchsen (11) und den
Cinch-Buchsen (20)
20 Cinch-Buchsen der Eingänge INPUT 2 und
INPUT 3 zum Anschluss von Audiogeräten
mit Line-Pegel-Ausgang (MP3 / CD-Spieler,
Radio, Tape-Deck etc.), alternativ zu den
Mikrofoneingängen (11, 19)
21 Cinch-Buchsen der Eingänge INPUT 4 und
INPUT 5 zum Anschluss von Audiogeräten
mit Line-Pegel-Ausgang (MP3 / CD-Spieler,
Radio, Tape-Deck etc.)
22
Line-Pegel-Ausgang OUTPUT für das Misch-
signal zum Anschluss z. B. eines zusätzlichen
Verstärkers, wenn mehr Lautsprecher be-
nötigt werden, als der PA-312DMP betrei-
ben kann
mit
maximal 120 W durch die Lautsprecher
belastet werden.
2. 70-V- oder 100-V-Lautsprecher, die immer
eingeschaltet sein sollen, mit den Klemmen
70 V bzw. 100 V und COM der Anschlussleiste
OUTPUT (16) verbinden – siehe Abb. 5 bzw. 6.
Der Verstärker darf mit maximal 120 W durch
die Lautsprecher belastet werden.
3. Es können die Anschlussarten 1 und 2 kom-
biniert werden, wenn eine Gesamtbelastung
von
120 W durch die angeschlossenen Laut-
sprecher nicht überschritten wird.
4. Einen Lautsprecher bzw. eine Lautsprecher-
gruppe mit einer Gesamtimpedanz von min-
destens 4 Ω mit den Klemmen „4-16 Ω“ und
„COM“ der Anschlussleiste OUTPUT (16) ver-
binden. Der / die Lautsprecher ist / sind immer
eingeschaltet. Die Abbildungen 7 bis 10 zei-
gen verschiedene Arten, die Mindestimpe-
danz einzuhalten. Es gibt aber noch weitere
Möglichkeiten.
Die beiden Lautsprecher-Anschlussleisten (10,
16) sind jeweils mit einer transparenten Ab-
deckung gegen Berührung geschützt. Zum
Anschluss der Lautsprecher die entsprechende
Abdeckung nach oben klappen.
WARNUNG
Betreiben Sie das Gerät nur,
wenn die Abdeckungen der
Lautsprecher-Anschlussleisten
(10, 16) heruntergeklappt sind.
Anderenfalls kann es beim Berühren der An-
schlüsse durch die hohe Spannung zu einem
gefährlichen elektrischen Schlag kommen.
6 Technische Daten
Ausgangsleistung
Nennleistung: . . . . . . . 120 W
Musikleistung: . . . . . . 160 W
Klirrfaktor: . . . . . . . . . . < 0,5 %
Ausgänge
Lautsprecher: . . . . . . . 4 – 16 Ω, 70 / 100 V
LINE: . . . . . . . . . . . . . 0,775 V/ 600 Ω
Eingänge
Empfindlichkeit / Impedanz; Anschluss
MIC 1: . . . . . . . . . . . . 5 mV/ 600 Ω;
6,3-mm-Klinke, asym.
INPUT 2, INPUT 3
MIC: . . . . . . . . . . . . 5 mV/ 600 Ω über
XLR, sym. oder
2,5 mV/ 2 kΩ über
6,3-mm-Klinke, asym.
LINE: . . . . . . . . . . . . 750 mV/ 10 kΩ; Cinch
INPUT 4, INPUT 5: . . . . 350 mV/ 10 kΩ; Cinch
EM INPUT: . . . . . . . . . 775 mV/10 kΩ; Schraub-
anschlüsse, asym.
Phantomspannung
für MIC 2 + MIC 3 (XLR): ⎓ 48 V, schaltbar
Frequenzbereich: . . . . . 50 – 16 000 Hz
Klangregler
Tiefen: . . . . . . . . . . . . ±10 dB / 100 Hz
Höhen: . . . . . . . . . . . . ±10 dB / 10 kHz
Störabstand
MIC: . . . . . . . . . . . . . . 66 dB
LINE: . . . . . . . . . . . . . 80 dB
Stromversorgung: . . . . . 230 V/ 50 Hz
Leistungsaufnahme: . . . max. 420 VA
Einsatztemperatur: . . . . 0 – 40 °C
Abmessungen: . . . . . . .
482 × 88 × 335 mm, 2 HE
Gewicht: . . . . . . . . . . . . 9,2 kg
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für
MONACOR
®
INTERNATIONAL GmbH & Co. KG ge-
schützt. Eine Reproduktion für eigene kommerzielle
Zwecke – auch auszugsweise – ist untersagt.
4.4 Infrarot-Fernbedienung
Die Fernbedienung (Abb. 3) für den MP3-Spieler
wird mit einer 3-V-Knopfzelle betrieben. Ist bei
Auslieferung bereits eine Batterie eingesetzt, die
Isolierfolie (zum Schutz vor Entladung) aus dem
Batteriehalter herausziehen. Die Fernbedienung
ist dann funktionsbereit. Beim Drücken einer
Taste die Fernbedienung immer auf den Verstär-
ker richten. Dabei muss Sichtverbindung zwi-
schen Verstärker und Fernbedienung bestehen.
Bei längerem Nichtgebrauch die Batterie
herausnehmen, damit die Fernbedienung bei
einem eventuellen Auslaufen der Batterie nicht
beschädigt wird.

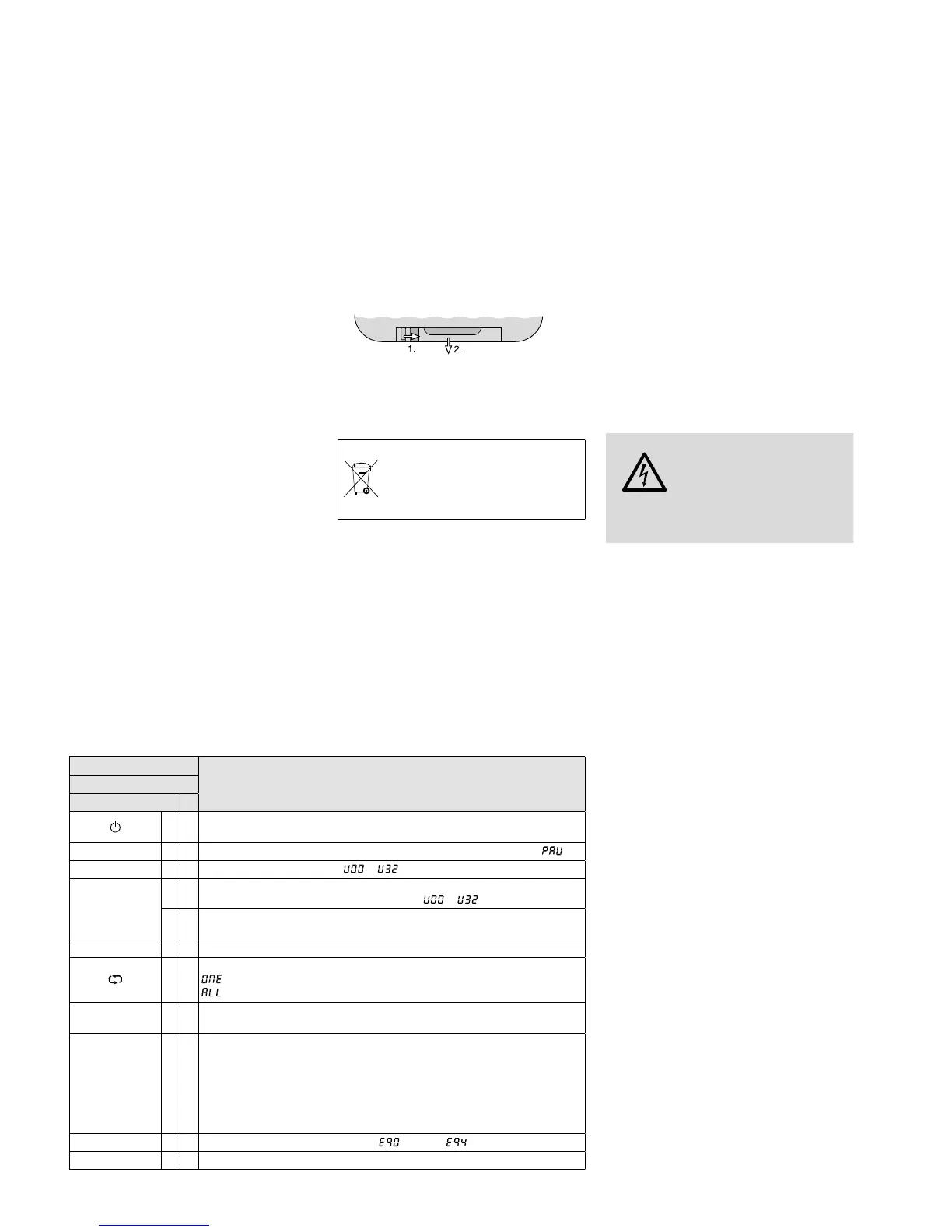

Batterie auswechseln
1)
Die Verriegelung des Batteriehalters nach
rechts drücken (1. Pfeil in der folgenden Abbil-
dung) und den Halter herausziehen (2.Pfeil).
2)
Die alte Batterie entfernen und die neue Bat-
terie (3-V-Knopfzelle vom Typ CR 2025) mit
dem Pluspol nach oben in den Halter legen.
3)
Den Halter zurück in die Fernbedienung
schieben.
Verbrauchte Batterien dürfen nicht
in den Hausmüll geworfen werden.
Geben Sie sie zur umweltgerechten
Entsorgung nur in den Sondermüll
(z. B. Sammelbehälter im Einzelhandel).
5 Wichtige Hinweise für den
Anschluss der Lautsprecher
Von den vier folgenden Anschlussarten darf nur
eine verwendet werden, anderenfalls kann der
Verstärker beschädigt werden! Bei einer Über-
last spricht die Schutzschaltung an: Die Anzeige
PROT (8) leuchtet auf und die Lautsprecher wer-
den stummgeschaltet.
1. 100-V-Lautsprecher, die über die Tasten
ZONES (7) ein- und ausschaltbar sein sollen,
mit der Anschlussleiste ZONES OUTPUT (10)
verbinden – siehe Abb. 4. Der Verstärker darf
4.3 MP3-Spieler
Taste
Funktion
auf der Fernbedienung
am Gerät
×
Ein- und Ausschalten des MP3-Spielers
Nach dem Einschalten startet der zuletzt gespielte Titel.
II
× ×
Umschalten zwischen Wiedergabe (Anzeige Titelnr.) und Pause (Anzeige )
VOL– VOL+ ×
Lautstärke einstellen; Anzeige …
I I
×
kurz drücken: vorheriger / nächster Titel
gedrückt halten: Lautstärke einstellen; Anzeige …
×
kurz drücken: vorheriger / nächster Titel
gedrückt halten: 10 Titel rück- / vorspringen
×
schneller Rück- / Vorlauf (Ton dabei stumm)
×
Wiederholfunktion
= Wiederholung des Titels
= Wiederholung aller Titel
Regler
MP3 LEVEL
×
maximal mögliche Lautstärke des MP3-Spielers einstellen
1…9, 0
10+
×
Direktwahl eines Titels, Beispiele:
Titel Taste (n)
8 8
10 10+ oder 1, 0
15 10+, 5 oder 1, 5
97 9, 7
426 4, 2, 6
EQ ×
Klangeinstellung auswählen; Anzeige (Eq 0) … (Eq 4)
MODE ×
ohne Funktion
