SUB
LEVEL
GREEN – ON
RED – STAND-BY
SUB
CROSSOVER LEVEL
SUB
PHASE
SAT
CROSSOVER
100 Hz
FREQUENCY
40 Hz
SUB-BOOST
GROUND
LIFT
POWER
LINE IN SAT OUT
230 V
~
/
50 Hz
/
300VA
HIGH LEVEL INPUT
LEFT RIGHT
RIGHT
LEFT
SAM-2 ACTIVE SUBWOOFER MODULE
T3.15AL
MIN MAX 50 Hz 150 Hz 0 0 180 30 Hz 50 Hz 50 Hz 150 Hz
100 Hz
GND LIFT
250
W
MAX
• 200
W
RMS
/
4
Ω • 125
W
RMS
/
8
Ω
+
6 dB
° °
14 15
13
9
3 4 5 6 7 8
1
11
10
12
2
Module subwoofer actif
Cette notice s’adresse aux utilisateurs avec
connaissances de base eléctroniques
. Veuillez
lire la présente notice avec attention avant le fonc-
tionnement et conservez-la pour pouvoir vous y
reporter ultérieurement

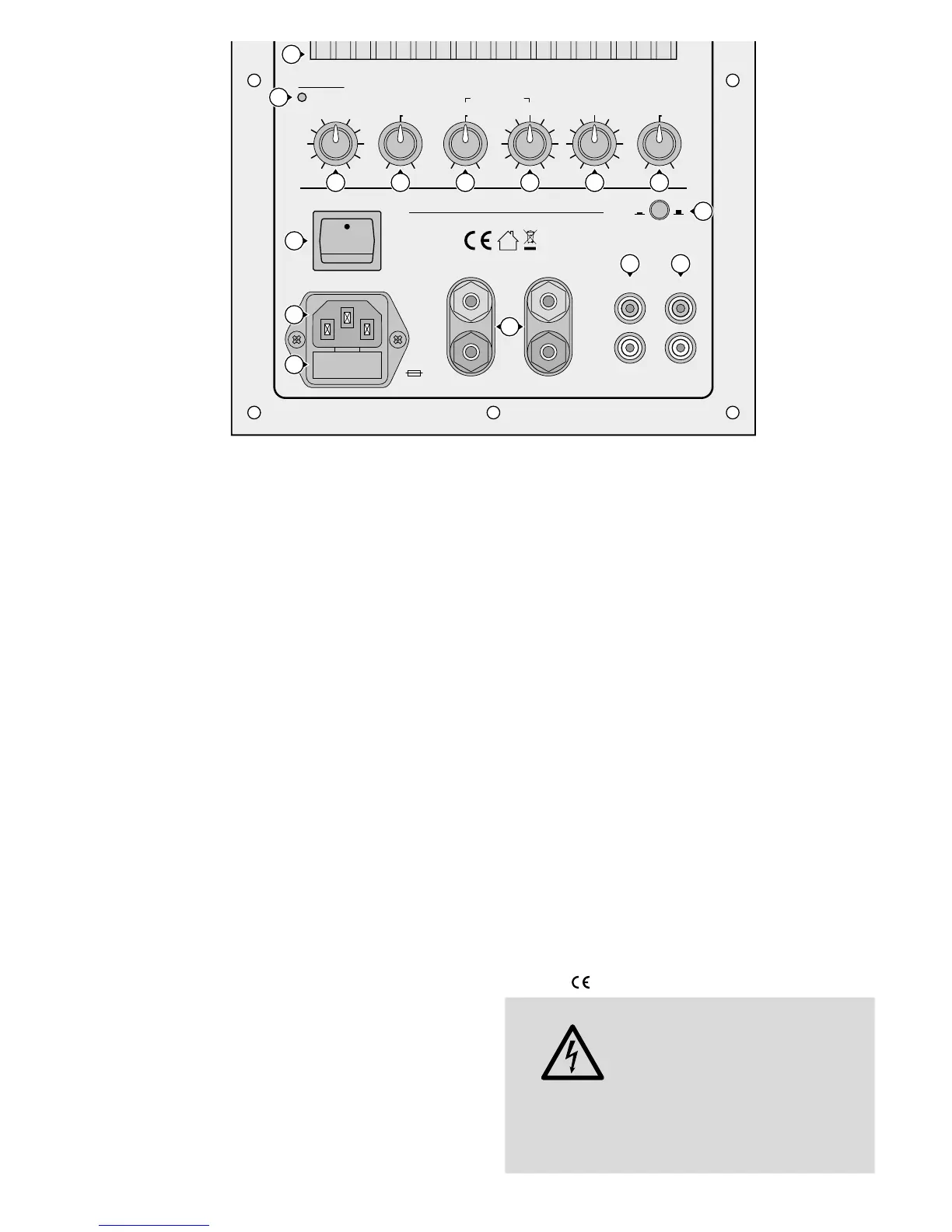

1 Eléments et branchements
1
Refroidisseur : peut chauffer jusqu’à 60 °C pen-
dant le fonctionnement sous charge pleine
Le refroidisseur doit pouvoir dégager la cha-
leur sans aucun empêchement; en cas de sur-
chauffe, le module se met sur Stand-by (veille).
2 LED témoin de fonctionnement
rouge = Stand-by (veille)
verte = amplificateur allumé
3 Réglage SUB LEVEL pour régler le volume
4
Réglage SUB CROSSOVER pour régler la fré-
quence limite supérieure pour le subwoofer
5 Réglage SUB-BOOST FREQUENCY pour régler
la fréquence pour l’augmentation des graves
6 Réglage SUB-BOOST LEVEL pour régler l’aug-
mentation des graves jusqu’à +6 dB max.
7 Réglage SUB PHASE pour régler la phase pour
le subwoofer
8
Réglage SAT CROSSOVER pour régler la fré-
quence limite inférieure du passe-haut pour la
sortie SAT OUT (15)
9 Interrupteur Groundlift
touche non enfoncée :
la masse du signal et la face avant / conduc-
teur de protection sont séparés
touche enfoncée :
la masse du signal et la face avant / conduc-
teur de protection sont reliés électriquement
10 Interrupteur POWER marche / arrêt
11
Prise secteur pour relier le module via le cordon
secteur livré à une prise secteur 230 V/ 50 Hz
12 Porte fusible :
tout fusible fondu doit être remplacé exclusive-
ment par un fusible de même type
13 Prises HIGH LEVEL INPUT pour l’entrée signal
à relier aux sorties haut-parleurs d’un ampli-
cateur [alternative aux prises RCA LINE IN (14)]
14
Prises RCA LINE IN pour un signal d’entrée à
niveau ligne [alternative aux prises HIGH LEVEL
INPUT (13)]
15 Prises RCA SAT OUT, sortie signal avec niveau
ligne pour brancher à un amplificateur stéréo
pour les haut-parleurs satellites
2 Conseils d’utilisation
etdesécurité
Le module répond à toutes les directives néces-
saires de l’Union européenne et porte donc le
symbole .
AVERTISSEMENT
Le module est alimenté par une
tension dangereuse. Lors de
l’installation dans une enceinte,
veillez impérativement à ce que
le module ne soit pas relié à la tension d’alimen-
tation secteur. Dé branchez le cordon secteur de
la prise secteur; sinon vous pourriez subir une
décharge électrique dangereuse.
