SUB
LEVEL
GREEN – ON
RED – STAND-BY
SUB
CROSSOVER LEVEL
SUB
PHASE
SAT
CROSSOVER
100 Hz
FREQUENCY
40 Hz
SUB-BOOST
GROUND
LIFT
POWER
LINE IN SAT OUT
230 V
~
/
50 Hz
/
300VA
HIGH LEVEL INPUT
LEFT RIGHT
RIGHT
LEFT
SAM-2 ACTIVE SUBWOOFER MODULE
T3.15AL
MIN MAX 50 Hz 150 Hz 0 0 180 30 Hz 50 Hz 50 Hz 150 Hz
100 Hz
GND LIFT
250
W
MAX
• 200
W
RMS
/
4
Ω • 125
W
RMS
/
8
Ω
+
6 dB
° °
14 15
13
9
3 4 5 6 7 8
1
11
10
12
2
Módulo Subwoofer Activo
Estas instrucciones van dirigidas a usuarios con
conocimientos básicos de electrónica. Por favor
lea estas instrucciones atentamente antes de la
instalación y guárdelas para usos posteriores.

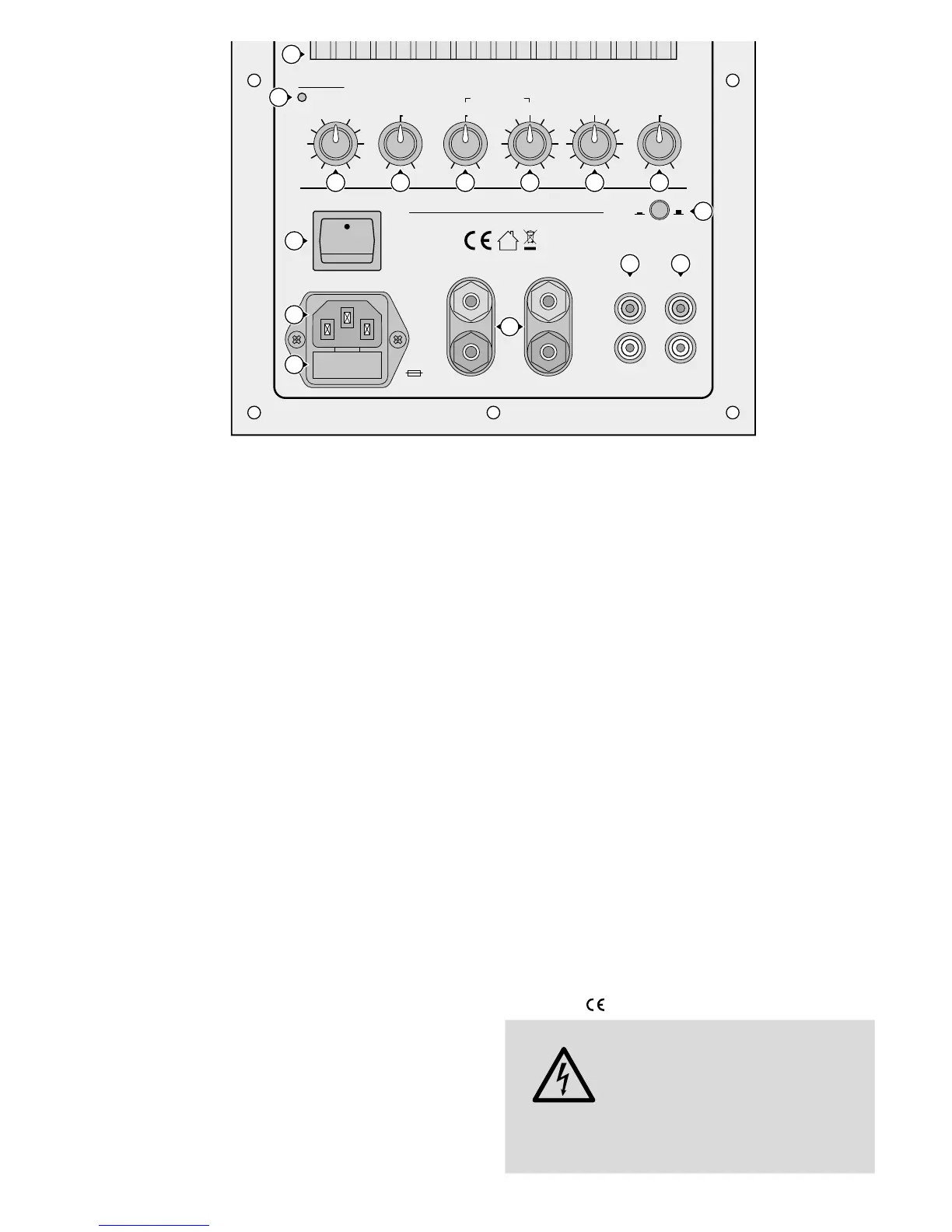

1 Vista General
1 Disipador; puede calentarse durante el funcio-
namiento bajo carga plena hasta 60 °C
Hay que permitir que el calor circule por todas
las rejillas de ventilación. En caso de sobrecalen-
tamiento, el módulo se conmuta en stand-by.
2 LED para indicar el modo de funcionamiento
rojo = stand-by
verde = amplificador conectado
3 Control SUB LEVEL para ajustar el volumen
4
Control SUB CROSSOVER para ajustar la fre-
cuencia de corte superior para el subwoofer
5 Control SUB-BOOST FREQUENCY para ajustar
la frecuencia para el aumento de los graves
6
Control SUB-BOOST LEVEL para ajustar el
aumento de los graves hasta +6 dB máx.
7
Control SUB PHASE para ajustar la fase para
el subwoofer
8
Control SAT CROSSOVER para ajustar la fre-
cuencia de corte inferior del pasa alto para la
salida SAT OUT (15)
9 Interruptor Groundlift
botón no pulsado
la masa de la señal y la parte delantera /
conductor protector están separadas
botón pulsado
la masa de la señal y la parte delantera /
conductor protector están conectadas eléc-
tricamente
10 Interruptor POWER
11
Toma de red para conectar el módulo vía el
cable de conexión entregado a un enchufe
(230 V/ 50 Hz)
12 Soporte de fusible;
siempre cambie un fusible dañado por un
fusible del mismo tipo
13 Tomas HIGH LEVEL INPUT para la entrada de
señal para la conexión a las salidas de altavoz
de un amplificador;
alternativa con las tomas RCA LINE IN (14)
14 Tomas RCA LINE IN para una señal de entrada
con nivel de línea; alternativa con las tomas
HIGH LEVEL INPUT (13)
15 Tomas RCA SAT OUT, salida de señal con nivel
de línea para la conexión a un amplificador
estéreo para los altavoces de satélite
2 Notas de Seguridad
El módulo cumple con todas las directivas rele-
vantes de la UE y por lo tanto está marcado con
el símbolo
.
ADVERTENCIA El módulo utiliza un voltaje peli-
groso. Durante la instalación en
un recinto, asegúrese de que el
módulo no está conectado con el
voltaje de red. Desconecte el cable
de red; de otro modo podría sufrir una descarga
eléctrica mortal.
