18
Italiano
SUB
LEVEL
GREEN – ON
RED – STAND-BY
SUB
CROSSOVER LEVEL
SUB
PHASE
SAT
CROSSOVER
100 Hz
FREQUENCY
40 Hz
SUB-BOOST
GROUND
LIFT
POWER
LINE IN SAT OUT
230 V
~
/
50 Hz
/
300VA
HIGH LEVEL INPUT
LEFT RIGHT
RIGHT
LEFT

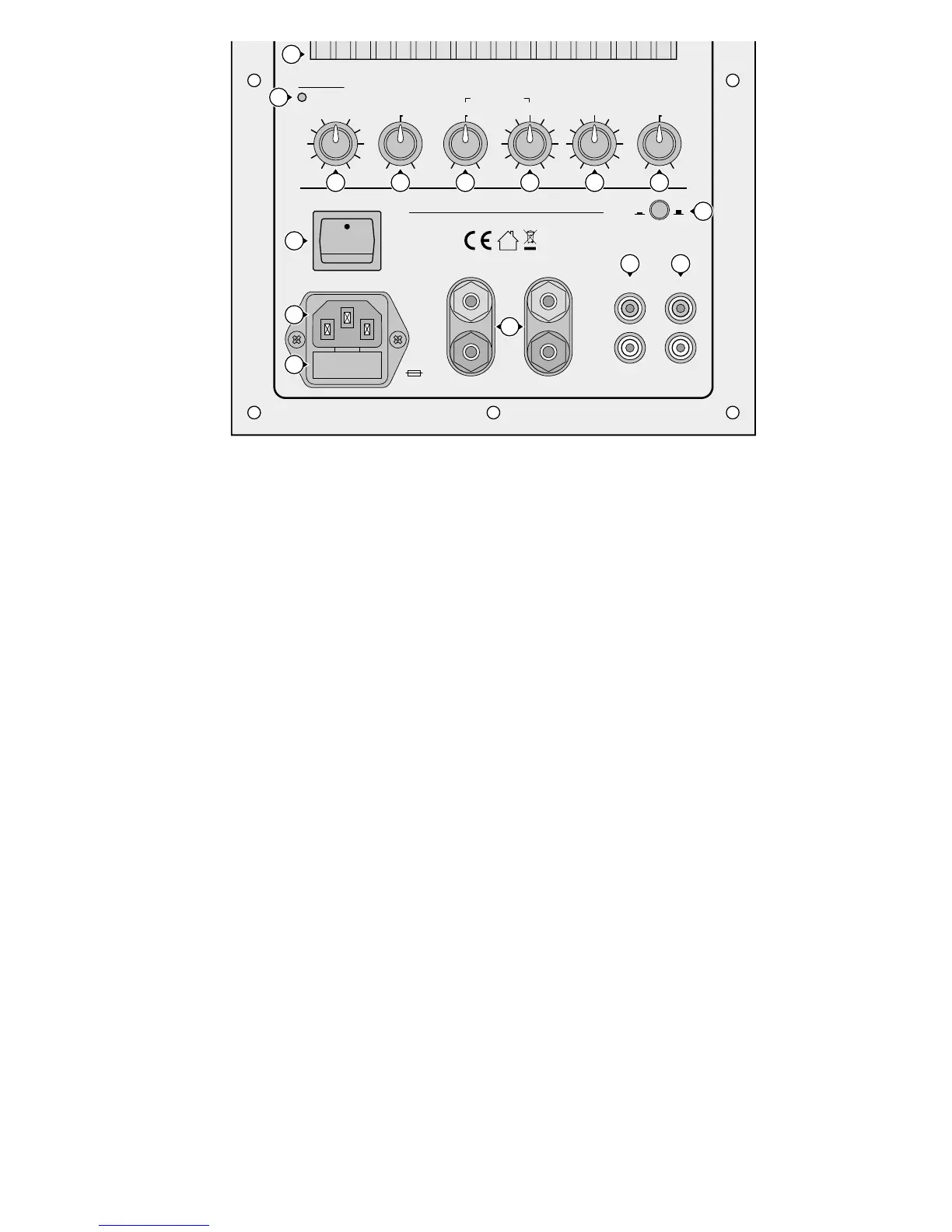

SAM-2 ACTIVE SUBWOOFER MODULE
T3.15AL
MIN MAX 50 Hz 150 Hz 0 0 180 30 Hz 50 Hz 50 Hz 150 Hz
100 Hz
GND LIFT
250
W
MAX
• 200
W
RMS
/
4
Ω • 125
W
RMS
/
8
Ω
+
6 dB
° °
14 15
13
9
3 4 5 6 7 8
1
11
10
12
2
c. Durante il collegamento, fare attenzione alla cor-
retta polarità: collegare il positivo (il conduttore
contrassegnato) con il terminale rosso.
5.2 Uscite
Collegare le prese RCA SAT OUT (15) con gli in-
gressi di uno stadio finale stereo che gestisce gli
altoparlanti satelliti.
Negli amplificatori di qualità con uscita pream-
plificatore regolata (marcata eventualmente “Pre
Out”) e con un ingresso stadio finale (marcato
eventualmente “Amp In”), il modulo SAM-2 può
essere inserito anche nell’amplificatore: collegare
le prese LINE IN (14) con l’uscita preamplificatore
e le prese SAT OUT (15) con l’ingresso dello stadio
finale.
5.3 Alimentazione
Alla fine inserire il cavo rete in dotazione prima
nella presa (11) e quindi in una presa di rete
(230 V/ 50 Hz).
6 Funzionamento
Tutte le impostazioni e giudizi sul suono sono pos-
sibili solo in collegamento con gli altoparlanti satel-
liti. Il suono dovrebbe essere valutato sul posto di
ascolto definitivo e una seconda persona dovrebbe
effettuare gli adattamenti sul subwoofer attivo
seguendo le indicazioni di chi giudica l’ascolto.
1)
Accendere la cassa attiva con l’interruttore
POWER (10). Finché non è presente nessun se-
gnale d’ingresso, la cassa si trova nella modalità
economica di stand-by e il LED di controllo (2)
è rosso. Non appena è presente un segnale, lo
stadio finale si accende e il LED diventa verde.
Se per oltre 7 minuti manca il segnale, la
cassa attiva ritorna nella modalità di stand-by
(LED = rosso). Se non viene usata per un pe-
riodo prolungato, conviene spegnerla con l’in-
terruttore POWER perché in stand-by consuma
comunque sempre un po’ di corrente.
Se la commutazione automatica fra stand-by
e funzionamento non dovesse funzionare in
modo ottimale, è possibile modificare la soglia
d’inserzione fra 1 e 10 mV. Il regolatore per la
soglia d’inserzione si trova in posizione RVa
sul circuito integrato del preamplificatore (vedi
pagina35). Più si gira il regolatore in senso
orario, più deve essere alto il livello d’ingresso
con il quale il modulo reagisce.
2)
Se il collegamento ha provocato un anello di
terra si sente un ronzio (p. es. con la musica a
basso volume). Tale anello può essere interrotto
con l’interruttore Groundlift (9). Però, l’amplifi-
catore non è protetto contro interferenze elet-
triche se il pannello frontale con è collegato
con la massa. Nel dubbio si deve provare quale
posizione dell’interruttore è la migliore.
3) Impostare la frequenza superiore di taglio con
il regolatore SUB CROSSOVER (4), cioè la fre-
quenza che non deve più essere riprodotta dal
subwoofer (più è bassa la frequenza superiore di
taglio, più è difficile localizzare il subwoofer per
