Monacor SAM-2 User Manual

4
Deutsch
English
English Page
Français
Français Page
Italiano
Italiano Pagina
Español
Español Página
Nederlands
Nederlands Pagina
Polski
Polski Strona
SUB
LEVEL
GREEN – ON
RED – STAND-BY
SUB
CROSSOVER LEVEL
SUB
PHASE
SAT
CROSSOVER
100 Hz
FREQUENCY
40 Hz
SUB-BOOST
GROUND
LIFT
POWER
LINE IN SAT OUT
230 V
~
/ 50 Hz / 300VA
HIGH LEVEL INPUT
LEFT RIGHT
RIGHT
LEFT
SAM-2 ACTIVE SUBWOOFER MODULE
T3.15AL
MIN MAX 50 Hz 150 Hz 0 0 180 30 Hz 50 Hz 50 Hz 150 Hz
100 Hz
GND LIFT
250 W MAX • 200 W RMS / 4 Ω • 125 W RMS / 8 Ω
+ 6 dB
° °
14 15
13
9
3 4 5 6 7 8
1
11
10
12
2
Aktiv-Subwoofer-Modul
Diese Anleitung richtet sich an Anwender mit
Grundkenntnissen in der Elektronik. Bitte lesen
Sie die Anleitung vor dem Betrieb gründlich durch
und heben Sie sie für ein späteres Nachlesen auf.

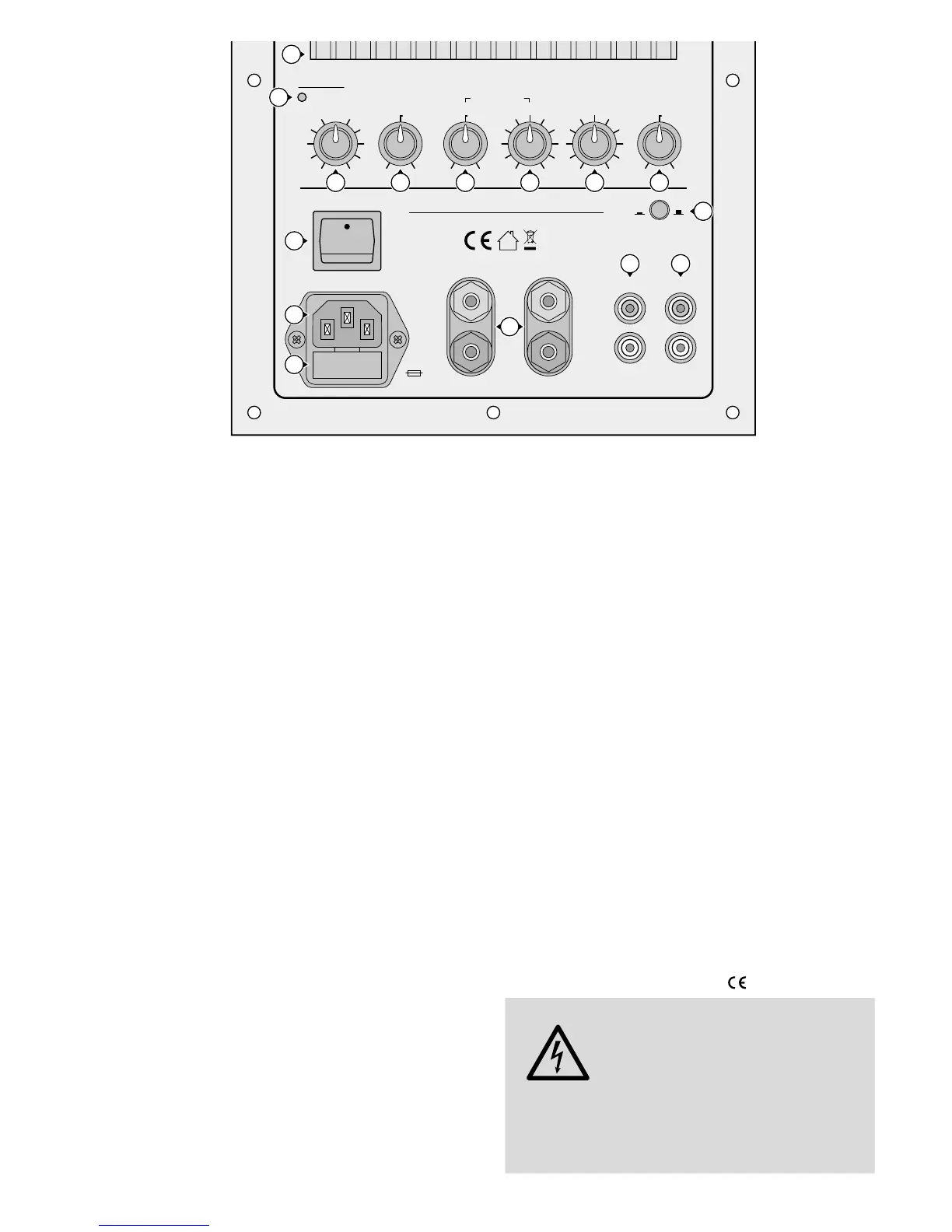

1 Übersicht
1 Kühlkörper, kann im Betrieb unter Volllast bis
60 °C heiß werden
Der Kühlkörper muss ungehindert Wärme ab-
strahlen können. Bei Überhitzung schaltet das
Modul auf Stand-by.
2 LED für den Betriebszustand
rot = Stand-by (Bereitschaft)
grün = Endstufe eingeschaltet
3 Regler SUB LEVEL zum Einstellen der Lautstärke
4 Regler SUB CROSSOVER zum Einstellen der
oberen Grenzfrequenz für den Subwoofer
5 Regler SUB-BOOST FREQUENCY zum Einstellen
der Frequenz für die Bassanhebung
6 Regler SUB-BOOST LEVEL zum Einstellen der
Bassanhebung bis maximal +6 dB
7 Regler SUB PHASE zum Einstellen der Phasen-
lage für den Subwoofer
8 Regler SAT CROSSOVER zum Einstellen der
unteren Grenzfrequenz des Hochpasses für den
Ausgang SAT OUT (15)
9 Groundlift-Schalter
Taste nicht gedrückt
Signalmasse und Frontplatte / Schutzleiter
sind getrennt
Taste gedrückt
Signalmasse und Frontplatte / Schutzleiter
sind elektrisch verbunden
10 Ein-/Ausschalter POWER
11 Netzbuchse zum Anschluss an eine Steckdose
(230 V/50 Hz) über das beiliegende Netzkabel
12 Sicherungshalter;
eine durchgebrannte Sicherung nur durch eine
gleichen Typs ersetzen
13 Buchsen HIGH LEVEL INPUT für den Signalein-
gang zum Anschluss an die Lautsprecheraus-
gänge eines Endverstärkers;
alternativ zu den Cinch-Buchsen LINE IN (14)
14 Cinch-Buchsen LINE IN für ein Eingangssignal
mit Line-Pegel; alternativ zu den Buchsen HIGH
LEVEL IN PUT(13)
15 Cinch-Buchsen SAT OUT, Signalausgang mit
Line-Pegel zum Anschluss an eine Stereoend-
stufe für die Satellitenlautsprecher
2 Hinweise für den
sicherenGebrauch
Das Modul entspricht allen relevanten Richtlinien
der EU und trägt deshalb das -Zeichen.
WARNUNG Das Modul wird mit lebensgefähr-
licher Netzspannung betrieben.
Achten Sie beim Einbau in eine
Lautsprecherbox unbedingt darauf,
dass das Modul nicht mit der Netz-
spannung verbunden ist. Den Netzstecker aus
der Steckdose ziehen! Anderenfalls besteht die
Gefahr eines lebensgefährlichen Schlages.
Deutsch
Deutsch Seite
