16
Italiano
Deutsch
Deutsch Seite
English
English Page
Français
Français Page
Español
Español Página
Nederlands
Nederlands Pagina
Polski
Polski Strona
SUB
LEVEL
GREEN – ON
RED – STAND-BY
SUB
CROSSOVER LEVEL
SUB
PHASE
SAT
CROSSOVER
100 Hz
FREQUENCY
40 Hz
SUB-BOOST
GROUND
LIFT
POWER
LINE IN SAT OUT
230 V
~
/
50 Hz
/
300VA
HIGH LEVEL INPUT
LEFT RIGHT
RIGHT
LEFT
SAM-2 ACTIVE SUBWOOFER MODULE
T3.15AL
MIN MAX 50 Hz 150 Hz 0 0 180 30 Hz 50 Hz 50 Hz 150 Hz
100 Hz
GND LIFT
250
W
MAX
• 200
W
RMS
/
4
Ω • 125
W
RMS
/
8
Ω
+
6 dB
° °
14 15
13
9
3 4 5 6 7 8
1
11
10
12
2
Modulo attivo subwoofer
Queste istruzioni sono rivolte
all’utente con cono-
scenze base elettroniche
. Vi preghiamo di leggerle
attentamente prima dell’installazione e di conser-
varle per un uso futuro.

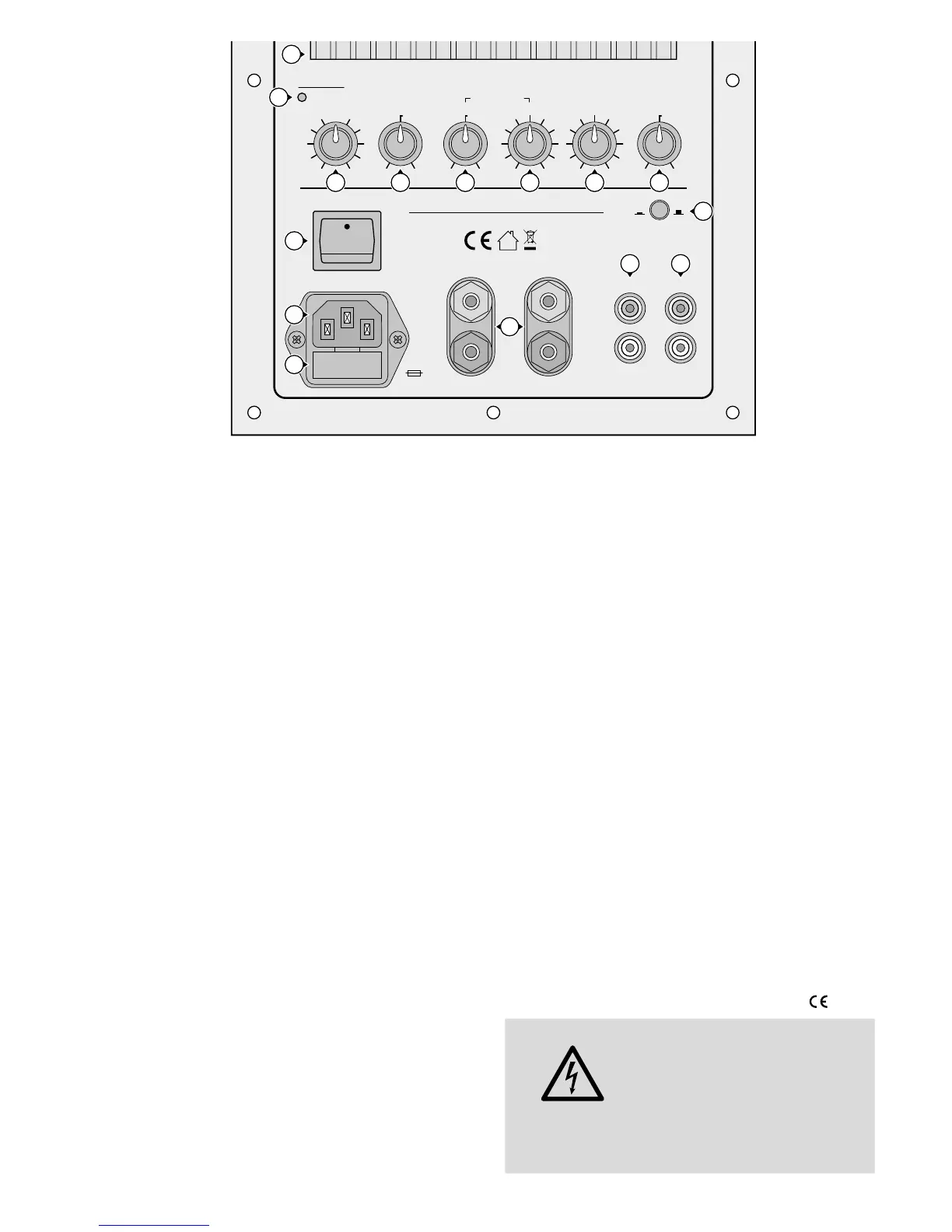

1 Panoramica
1 Dissipatore di calore; a pieno carico può riscal-
darsi fino a 60 °C
Il dissipatore di calore deve poter dissipare il
calore senza ostacoli. In caso di surriscalda-
mento, il modulo va in stand-by.
2 LED per lo stato di funzionamento
rosso = stand-by
verde = stadio finale acceso
3 Regolatore SUB LEVEL per impostare il volume
4 Regolatore SUB CROSSOVER per impostare la
frequenza superiore di taglio per il subwoofer
5
Regolatore SUB-BOOST FREQUENCY per im-
postare la frequenza per l’aumento dei bassi
6
Regolatore SUB-BOOST LEVEL per impostare
l’aumento dei bassi fino a +6 dB max.
7
Regolatore SUB PHASE per impostare la fase
per il subwoofer
8 Regolatore SAT CROSSOVER per impostare la
frequenza inferiore di taglio del passaalto per
l’uscita SAT OUT (15)
9 Interruttore Groundlift
Tasto non premuto
Massa del segnale e pannello frontale / con-
duttore di terra sono separati
Tasto premuto
Massa del segnale e pannello frontale / con-
duttore di terra sono collegati elettricamente
10 Interruttore on / off POWER
11 Presa di rete per il collegamento con una presa
(230 V/ 50 Hz) per mezzo del cavo rete in do-
tazione
12 Portafusibili;
sostituire un fusibile difettoso sempre con uno
dello stesso tipo
13 Prese HIGH LEVEL INPUT per l’ingresso del se-
gnale per il collegamento con le uscite per alto-
parlanti di un amplificatore finale [in alternativa
alle prese RCA LINE IN (14)]
14
Prese RCA LINE IN per un segnale d’ingresso
con livello Line [in alternativa alle prese HIGH
LEVEL INPUT (13)]
15 Prese RCA SAT OUT, uscita segnale con livello
Line per il collegamento con uno stadio finale
stereo per gli altoparlanti satelliti
2 Avvertenze di sicurezza
Quest’apparecchio è conforme a tutte le direttive
rilevanti dell’UE e pertanto porta la sigla .
AVVERTIMENTO Il modulo funziona con perico-
losa tensione di rete. Durante
il montaggio in una cassa
acustica fare attenzione che il
modulo non venga collegato con la tensione di
rete. Staccare la spina di rete dalla presa! Altri-
menti si può verificare una scossa pericolosa.
