Attention lors du branchement
aux prises HIGH LEVEL INPUT
a. Sur des amplificateurs avec une puissance de
sortie plus élevée que celle citée ci-dessus, une
tension dangereuse est présente aux prises HIGH
LEVEL INPUT.
b. En cas de court-circuit inopiné accidentel, l’am-
plificateur peut être endommagé.
c. Lors du branchement, veillez à respecter la pola-
rité; reliez respectivement le pôle plus (conduc-
teur du câble haut-parleur repéré) à la prise rouge.
5.2 Sorties

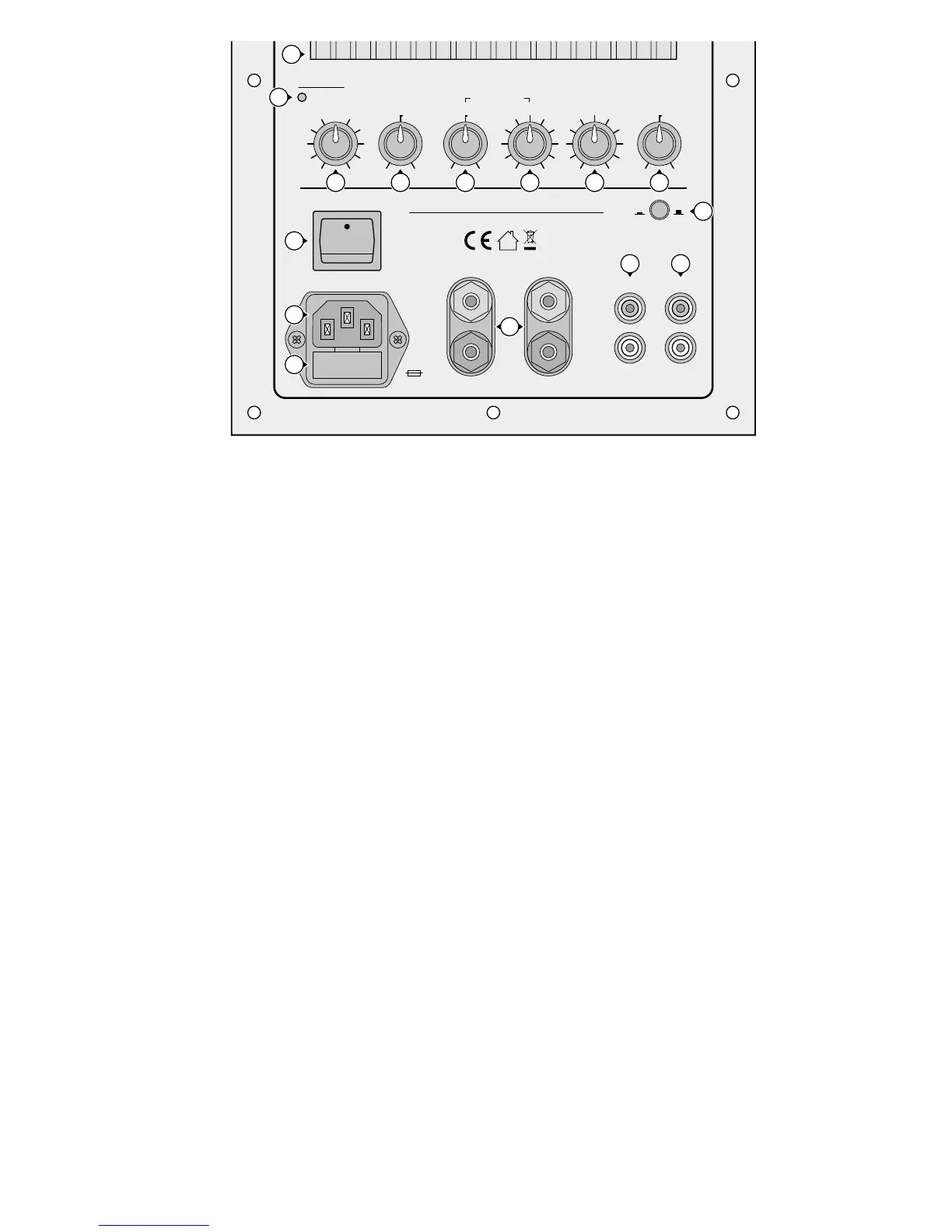

Reliez les prises RCA SAT OUT (15) aux entrées
d’un amplificateur stéréo qui fait fonctionner les
haut-parleurs satellites.
Pour des amplificateurs séparables de grande
qualité, avec une sortie préampli réglée (repère
possible «Pre Out») et une entrée amplificateur
(repère possible «Amp In»), le module SAM-2 peut
être inséré également dans l’amplificateur : bran-
chez les prises LINE IN (14) à la sortie préampli et
les prises SAT OUT (15) à l’entrée de l’amplificateur.
5.3 Alimentation
Pour finir, le cordon secteur livré à la prise d’ali-
mentation (11) puis l’autre extrémité à une prise
secteur 230 V/ 50 Hz.
6 Fonctionnement
L’ensemble des réglages et évaluations de tonalité
ne peut être effectué qu’en liaison avec les haut-
parleurs satellites. Il convient d’apprécier la sonorité
dans le lieu définitif d’écoute et de l’adapter par
une seconde personne qui règle le subwoofer actif
de manière optimale.
1) Avec l’interrupteur POWER (10), allumez l’en-
ceinte active. Tant qu’aucun signal d’entrée
n’est présent, l’enceinte est en mode veille,
économiseur de courant (Stand-by) et la LED
de contrôle (2) brille et est rouge. Dès qu’un
signal est appliqué, l’amplificateur s’allume et
la LED devient verte.
Si aucun signal n’est présent pendant 7mi-
nutes environ, l’enceinte active revient en mode
veille (Stand-by, LED = rouge). Si l’enceinte ac-
tive n’est pas utilisée pendant un temps cer-
tain, vous devez l’éteindre avec l’interrupteur
POWER; sinon, en mode veille, un courant faible
est toujours consommé.
Si la commutation automatique entre les
modes Stand-by et fonctionnement ne devait
pas fonctionner de manière optimale, le seuil
de commutation peut être modifié dans la plage
de 1 à 10 mV. Le réglage du seuil est dans la
position RVa sur le circuit imprimé du préam-
plificateur (voir page35). Plus le réglage est
tourné dans le sens des aiguilles d’une montre,
plus le niveau d’entrée, pour lequel le module
s’allume, doit être élevé.
2)
Si par le branchement un bouclage de masse
apparaît, un ronflement se produit (par exemple
lors de passages de musique à faible volume). Ce
bouclage de masse peut être interrompu par l’in-
terrupteur Groundlift (9). D’autre part, l’amplifi-
cateur n’est pas blindé contre les interférences
électriques si la face avant n’est pas reliée à la
masse. En cas de doute, mettez l’interrupteur
alternativement pour trouver le réglage optimal.
