Actieve subwoofermodule
Deze handleiding is bedoeld voor gebruikers met
basiskennis van elektronica. Lees de handleiding
grondig door, alvorens het apparaat in gebruik te
nemen, en bewaar ze voor latere raadpleging.

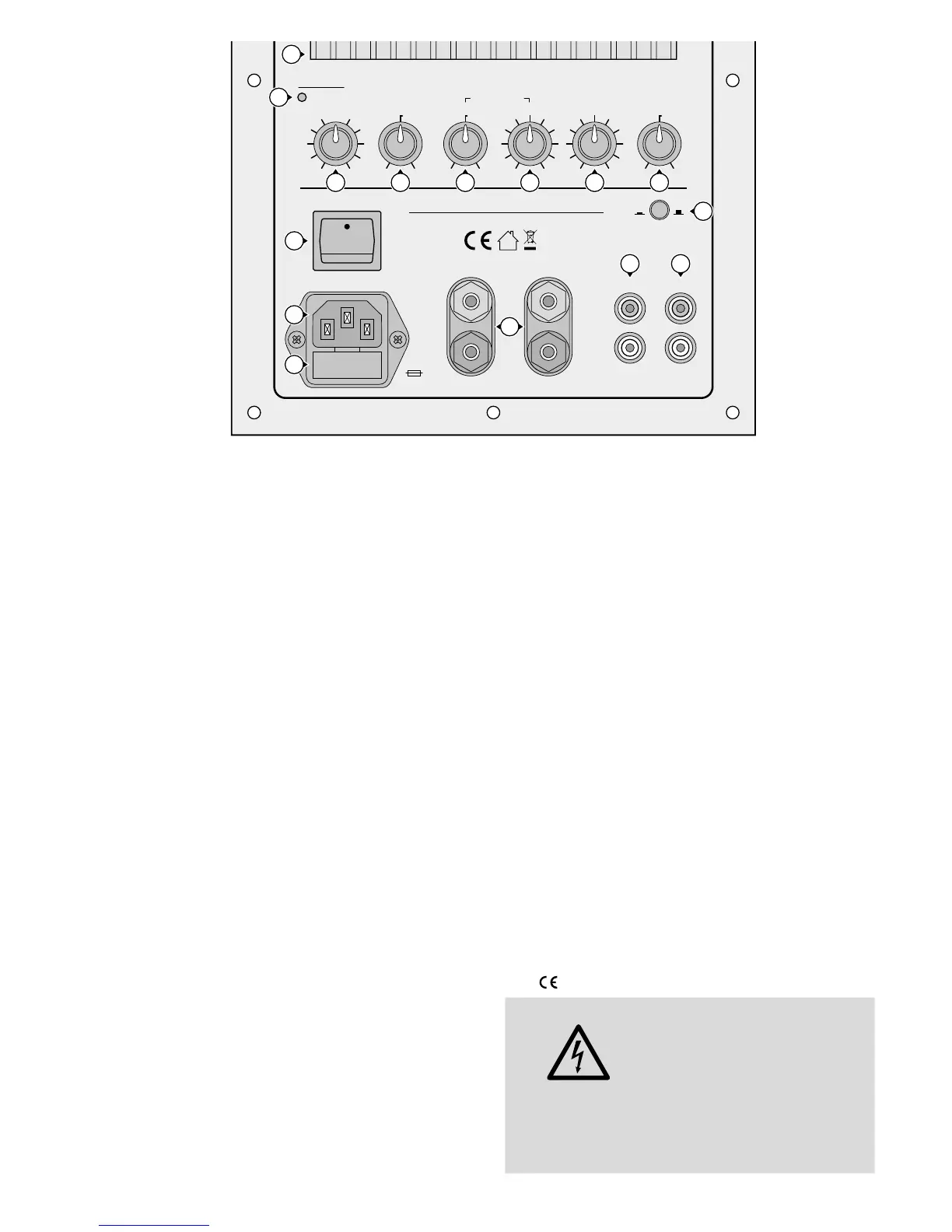

1 Overzicht
1
Koellichaam, kan in bedrijf bij volle belasting
tot 60 °C warm worden
Het koellichaam moet ongehinderd warmte
kunnen afstralen. Bij oververhitting schakelt
de module naar stand-by.
2 LED voor de bedrijfstoestand
rood = stand-by (startklaar)
groen = eindversterker ingeschakeld
3
Regelaar SUB LEVEL om het volume in te stellen
4
Regelaar SUB CROSSOVER om de bovenste
grensfrequentie voor de subwoofer in te stellen
5 Regelaar SUB-BOOST FREQUENCY om de fre-
quentie voor de basversterking in te stellen
6 Regelaar SUB-BOOST LEVEL om de basverster-
king op maximaal +6 dB in te stellen
7
Regelaar SUB PHASE om de faseverhouding
voor de subwoofer in te stellen
8
Regelaar SAT CROSSOVER om de onderste fre-
quentiegrens van het hoogdoorlaatfilter in te
stellen voor de uitgang SAT OUT (15)
9 Massaschakelaar
Toets niet ingedrukt
Signaalmassa en frontpaneel / aarding zijn
ge scheiden
Toets ingedrukt
Signaalmassa en frontpaneel / aarding zijn
elektrisch verbonden
10 POWER-schakelaar
11
Netjack voor de aansluiting op een stopcontact
(230 V/ 50 Hz) via het meegeleverde netsnoer
12 Zekeringhouder;
vervang een gesmolten zekering uitsluitend
door een zekering van hetzelfde type
13
Jacks HIGH LEVEL INPUT voor de signaalingang
om de eindversterker op de luidsprekeruitgan-
gen aan te sluiten [alternatief voor de cinch-
jacks LINE IN (14)]
14
Cinch-jacks LINE IN voor een ingangssignaal
met lijnniveau [alternatief voor de jacks HIGH
LEVEL INPUT (13)]
15 Cinch-jacks SAT OUT, signaaluitgang met lijn-
niveau om de satellietluidsprekers aan te sluiten
op een stereo-eindversterker
2 Veiligheidsvoorschriften
De module is in overeenstemming met alle rele-
vante EU-Richtlijnen en is daarom gekenmerkt
met .
WAARSCHUWING
De netspanning van de mo-
dule is levensgevaarlijk. Let
er bij de inbouw in een luid-
sprekerkast in elk geval op,
dat de module niet op de netspanning is aange-
sloten. Trek de netstekker uit het stopcontact!
Anders loopt u het risico van een levensgevaar-
lijke elektrische schok.
