SUB
LEVEL
GREEN – ON
RED – STAND-BY
SUB
CROSSOVER LEVEL
SUB
PHASE
SAT
CROSSOVER
100 Hz
FREQUENCY
40 Hz
SUB-BOOST
GROUND
LIFT
POWER
LINE IN SAT OUT
230 V
~
/
50 Hz
/
300VA
HIGH LEVEL INPUT
LEFT RIGHT
RIGHT
LEFT
SAM-2 ACTIVE SUBWOOFER MODULE
T3.15AL
MIN MAX 50 Hz 150 Hz 0 0 180 30 Hz 50 Hz 50 Hz 150 Hz
100 Hz
GND LIFT
250
W
MAX
• 200
W
RMS
/
4
Ω • 125
W
RMS
/
8
Ω
+
6 dB
° °
14 15
13
9
3 4 5 6 7 8
1
11
10
12
2
Aktywny moduł subwoofera
Niniejsza instrukcja przeznaczona jest dla użyt-
kowników posiadających co najmniej podstawową
wiedzę techniczną. Przed rozpoczęciem użytkowa-
nia proszę zapoznać się z instrukcją, a następnie
zachować ją do wglądu.

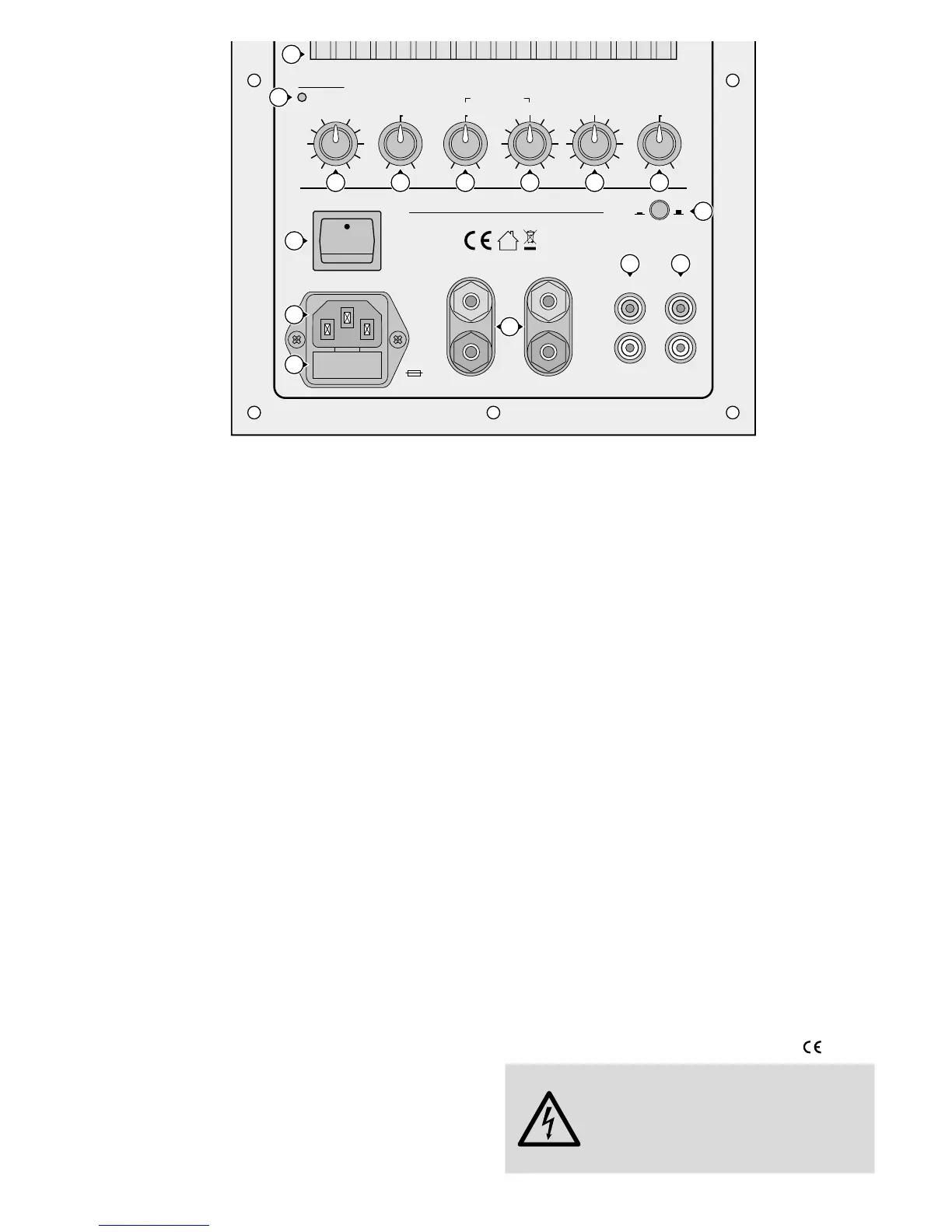

1 Elementy sterujące i połączenia
1
Radiator. Przy pełnym obciążeniu rozgrzewa się
do 60 °C.
Należy zapewnić warunki swobodnego odpro-
wadzania ciepła przez radiator. W razie prze-
grzania urządzenie przełączy się automatycznie
w tryb czuwania
2 Wskaźnik trybu pracy
czerwony = czuwanie
zielony = wzmac niacz jest włączony
3 Regulator SUB LEVEL do regulacji głośności
4
Regulator SUB CROSSOVER do regulacji górnej
granicy częstotliwości filtra dolnoprzepusto-
wego subwoofera
5
Regulator SUB-BOOST FREQUENCY do regulacji
częstotliwości podbicia basów
6 Regulator SUB-BOOST LEVEL do regulacji pod-
bicia basów maksymalnie do +6 dB
7
Regulator SUB PHASE do regulacji fazy sub-
woofera
8 Regulator SAT CROSSOVER do regulacji dolnej
granicy zwrotnicy górnoprzepustowej wyjścia
SAT OUT (15)
9 Wyłącznik uziemienia
wyłącznik nie wciśnięty
przewód masy i przewód uziemiający kabla
zasilającego są odłączone
wyłącznik wciśnięty
przewód masy i przewód uziemiający kabla
zasilającego są podłączone
10 Włącznik zasilania
11
Gniazdo zasilania do podłączenia do sieci
(230 V/50 Hz)
12 Gniazdo bezpiecznika;
bezpiecznik wymieniać zawsze na bezpiecznik
tego samego typu
13
Gniazdo HIGH LEVEL INPUT do podłączania
sygnału z wyjścia głośnikowego [alternatywne
wejście do wejścia sygnału linowego (14)]
14 Gniazdo LINE IN do podłączenia sygnału linio-
wego [alternatywne wejście do wejścia HIGH
LEVEL INPUT(13)]
15
Gniazda SAT OUT, wyjście sygnału liniowego
do podłączenia podwójnej końcówki mocy
zasilającej satelity
2 Noty bezpieczeństwa
Urządzenie spełnia wszystkie wymagania norm UE
dzięki czemu jest oznaczone symbolem .
UWAGA Urządzenie jest zasilane niebezpiecz-
nym napięciem sieciowym. Nie wolno
podłączać urządzenia do sieci w trak-
cie instalacji. Należy odłączyć wtyczkę
z gniazda zasilania. W przeciwnym
