impedancji 4 Ω lub 240 W przy impedancji 8 Ω.
W przeciwnym wypadku mogą wystąpić znie-
kształcenia spowodowane przesterowaniem.

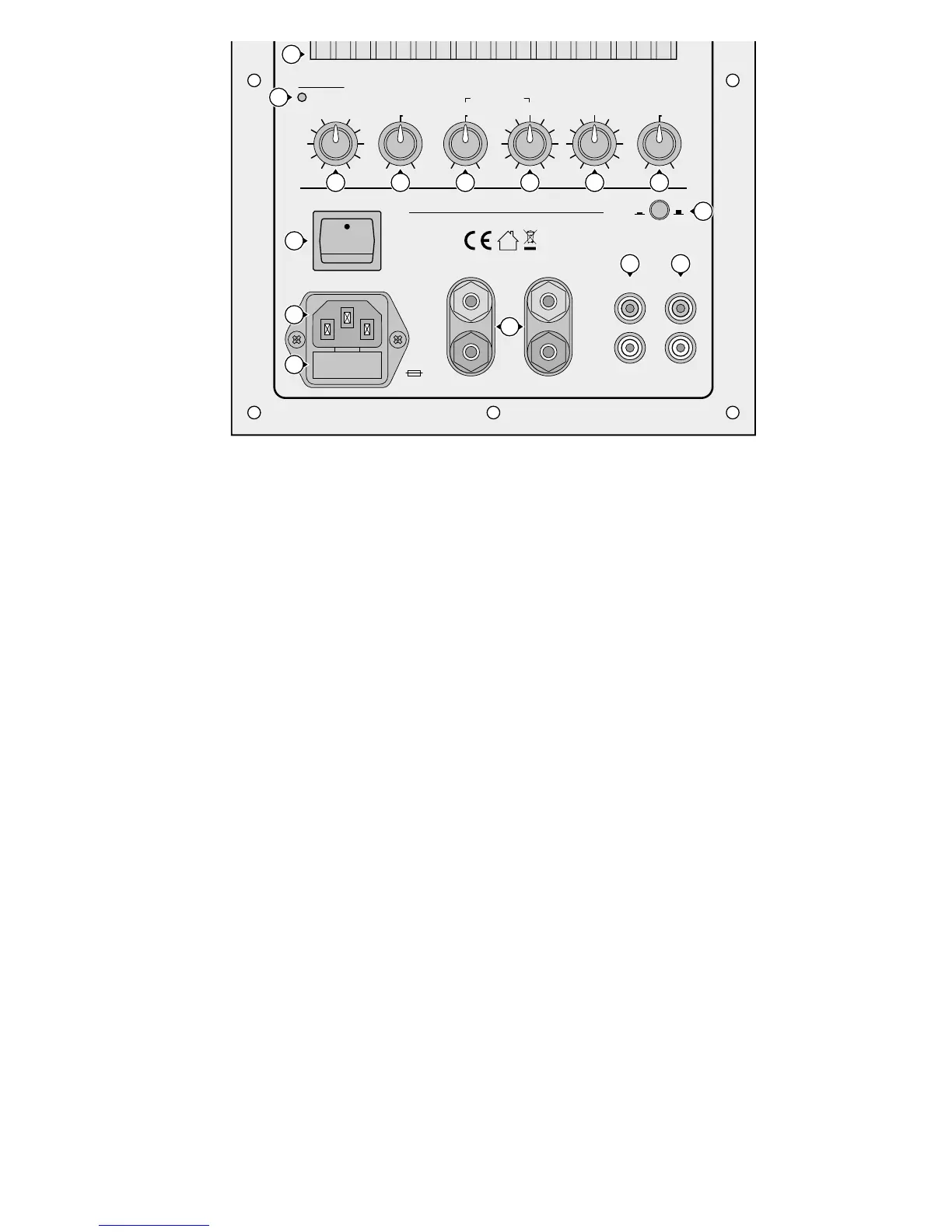

Podłączanie sygnału wejściowego do gniazda
LINE IN (14) jest najprostszym i najbezpieczniej-
szym rozwiązaniem. Gniazda HIGH LEVEL INPUT
(13) powinny być używane wyłącznie, jeżeli nie ma
możliwości podłączenia sygnału liniowego źródła.
W celu podłączenia tych gniazd do wyjść głośniko-
wych wzmacniacza należy użyć kabli głośnikowych.
Przy podłączaniu sygnału głośnikowego do
gniazda HIGH LEVEL INPUT (13) należy zacho-
wać szczególną ostrożność!
a. W przypadku podłączania sygnału głośnikowego
wzmacniacza dużej mocy istnieje niebezpieczeń-
stwo, że sygnał podany na wejście HIGH LEVEL
INPUT będzie większy niż podany powyżej.
b. W przypadku wystąpienia spięcia może dojść do
uszkodzenia końcówki mocy podającej sygnał
wejściowy.
c. Należy zwrócić baczną uwagą na prawidłową
polaryzację podczas podłączania: żyłę sygnałową
(żyłę kabla mikrofonowego z oznaczeniem) na-
leży podłączyć do czerwonego zacisku mocują-
cego wejścia HIGH INPUT LEVEL.
5.2 Wyjścia
Gniazda wyjściowe urządzenia SAT OUT (15) należy
podłączyć do podwójnej końcówki mocy zasilającej
satelity.
W przypadku podłączania urządzenia do
wzmacniaczy z wyjściem kontroli przedwzmac-
niacza (zazwyczaj oznaczonym jako “Pre Out”)
oraz wejściem wzmacniacza (Amp In), możliwa
jest instalacja urządzenia SAM-2 wewnątrz wzmac-
niacza: Należy podłączyć gniazdo LINE IN (14) do
wyjścia przedwzmacniacza, a gniazdo SAT OUT
(15) do wyjścia wzmacniacza.
5.3 Zasilanie
Na końcu należy podłączyć urządzenie do zasila-
nia za pomocą załączonego przewodu. Najpierw
należy podłączyć końcówką do gniazda zasilają-
cego (11), a następnie wtyczkę do gniazda siecio-
wego (230 V/ 50 Hz).
