FR
13
2.5 - Modèles et caractéristiques techniques de la logique de commande
CARACTÉRISTIQUES TECHNIQUES CE24BNC
Alimentation (L-N) 230Vac (+10% - 15%) 50/60 Hz
Puissance nominale 210 W maximum
Sortie alimentation photocellules 24Vdc (non régulée) maximum 250mA
Sortie alimentation des accessoires Vac/
alimentation pour test des dispositifs Vdc
24 Vac (non régulées) 200 mA / 24 Vdc (non régulées) 250 mA
Sortie clignotant 24Vdc (non régulée) 15W
Sortie éclairage automatique 24Vdc (non régulée) 15W
Sortie serrure électrique 12Vac 15VA maximum
Sortie voyant portail ouvert 24Vdc (non régulée) 5W
Entrée antenne 50Ω câble type RG58
Température de fonctionnement -20°C + 55°C
Fusibles accessoires 2AT
Fusibles ligne d’alimentation 1.6AT
N° maximum telecommandes stockable 150
Utilisation en atmosphère particulièrement
acide, saline ou explosive
NON
Indice de protection IP54
Dimensions de la logique de commande 222 x 110 x 275 mm
Poids 3,93 kg
• Alimentation protégée contre les courts-circuits à l’intérieur de
la logique de commande, sur les moteurs et sur les accessoires
raccordés.
• Détection des obstacles.
• Apprentissage automatique des temps de fonctionnement.
• Désactivation des entrées de sécurité par commutateur DIP: il
n’est pas nécessaire de shunter les bornes relatives au dispositif
de sécurité non installé, il sut de désactiver la fonction au
moyen du commutateur DIP.
Code Description

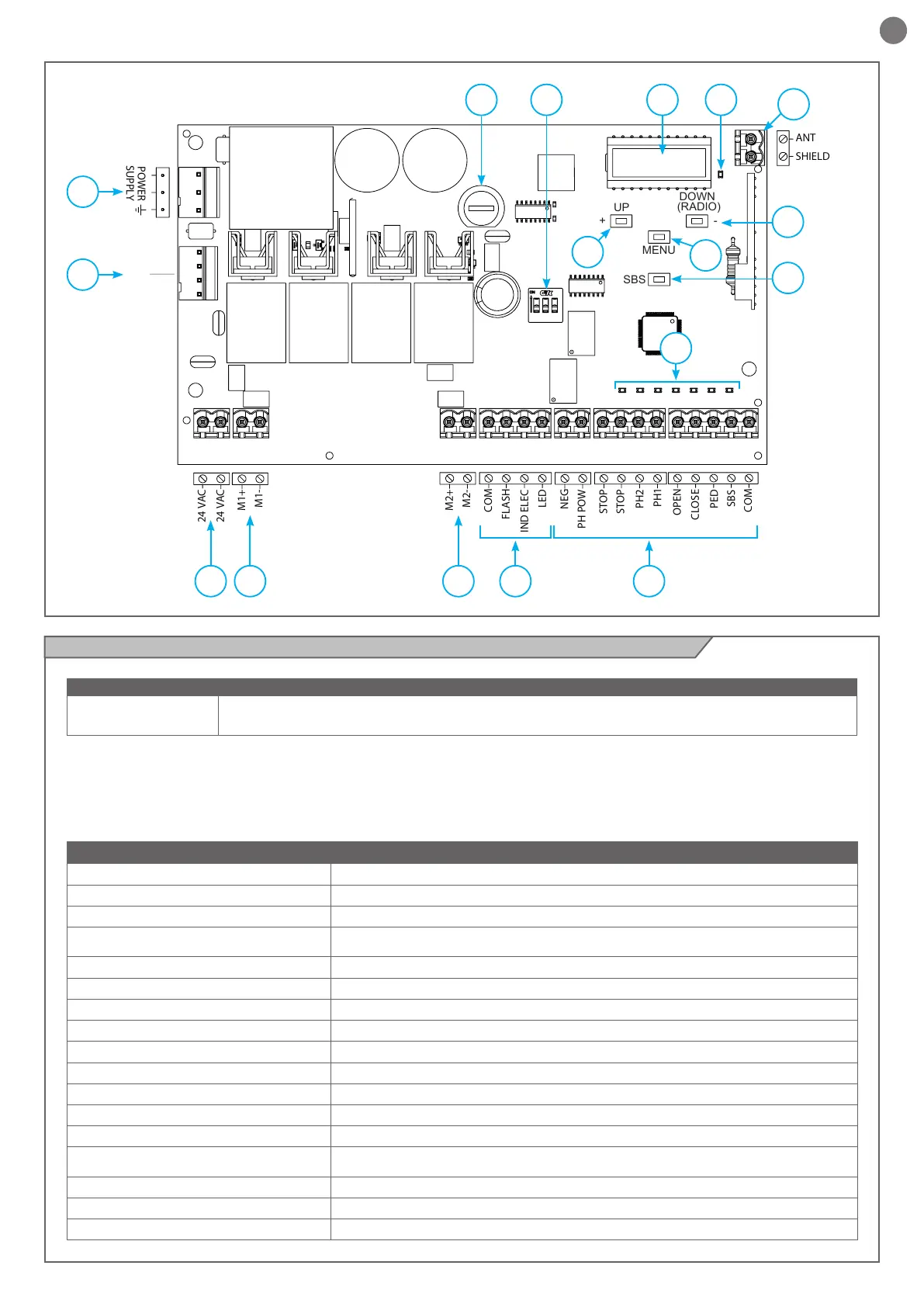

CE24BNC Logique de commande 24 V pour deux moteurs pour portails battants
24 VAC
24 VAC
M1+
M1-
M2+
M2-
COM
FLASH
IND ELEC
LED
NEG
PH POW
STOP
STOP
PH2
PH1
OPEN
CLOSE
SBS
PED
COM
SHIELD
ANT
POWER
SUPPLY
UP
+ -
MENU
SBS
DOWN
(RADIO)
BATTERIES
(ACCESSOIRES BAT371)
1 13
2
4
5 3
68 7 15
9
10
12
13
11
14
