Motorisation+ RUN24 - Ligações Elétricas

PT
50
N
T1,6A
L
230Vac
50/60Hz
PHOTOTEST
OUTPUT LED
OPEN
PHOTOCELL 1
PHOTOCELL 2
CLOSE
PEDESTRIAN
STEP BY STEP
COMMON
STOP/EDGE
INDICATOR
NEGATIVE
24 VAC 24 VAC
M1 M2
FLASH
COM
24 VAC 24 VAC M1+ M1-
M2+ M2- COM FLASH IND ELEC LED NEG PH POW STOP STOP PH2 PH1 OPEN CLOSE SBS PED
COM
BATTERY
SHIELD
ANT
POWER SUPPLY
UP
+
-
MENU
SBS
DOWN
(RADIO)
COMMON
FLASH
SHIELD
ANT
COMMON FLASH
PH1
RX
2
1
PH1
TX

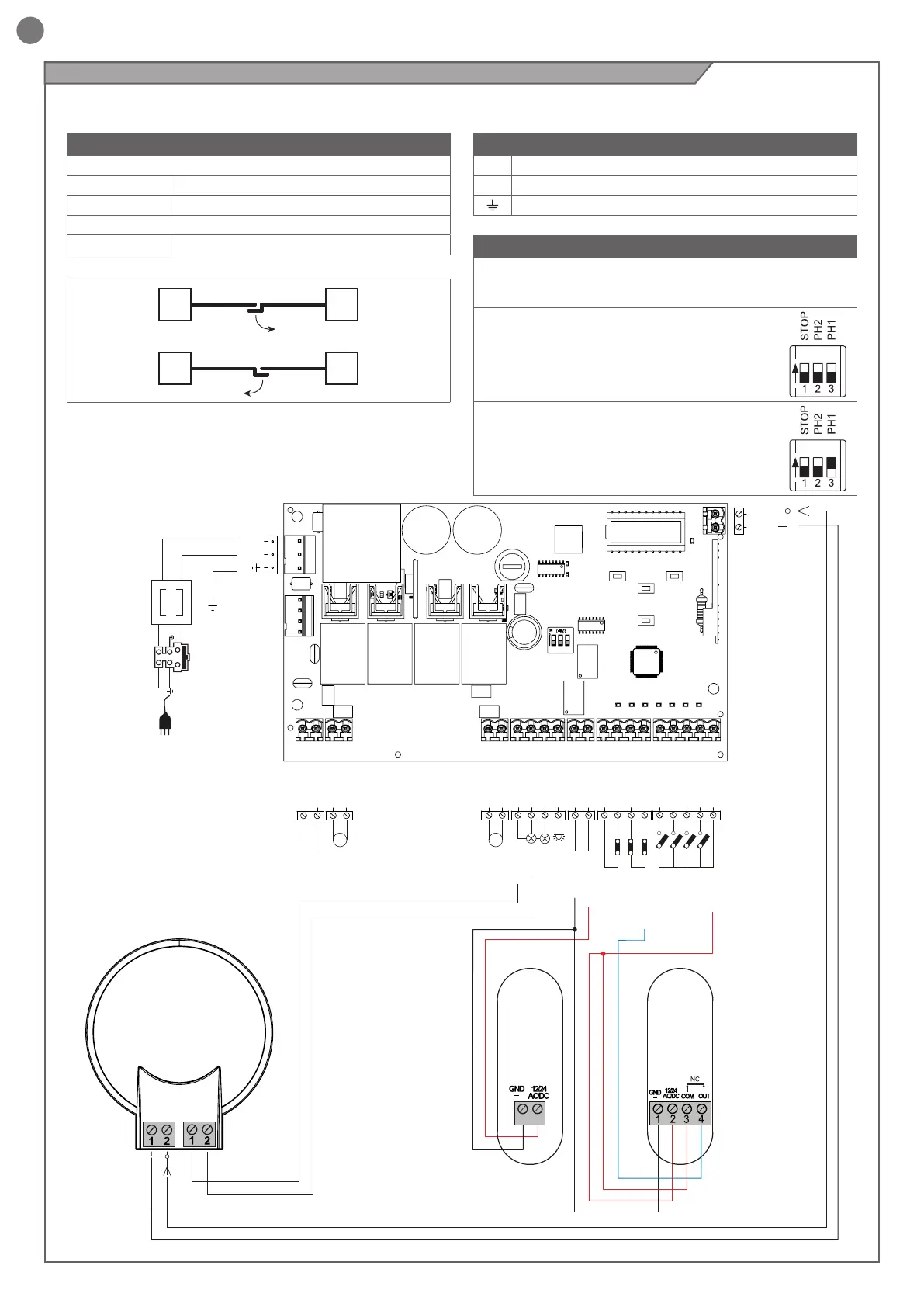

LIGAÇÃO DOS MOTORES
Klemmenleiste Versorgungsanschlüsse
M1 + Alimentação do motor M1 +
M1 - Alimentação do motor M1 -
M2 + Alimentação do motor M2 +
M2 - Alimentação do motor M2 -
CONECTOR DAS ALIMENTAÇÕES
L Fase da alimentação 230 Vac (120 Vac) 50-60 Hz
N Neutro da alimentação 230 Vac (120 Vac) 50-60 Hz
Terra
ATENÇÃO - Antes de fazer as ligações, vericar se a unidade não está ligada à alimentação elétrica.
4.5 - Ligações elétricas
M1
M1
M2
M2
SELETOR COMUTADOR DIP
Se congurado “ON” desabilida as entradas STOP, PH2, PH1.
Elimina a necessidade de ligar diretamente as entradas na
placa de bornes.
ATENÇÃO - Com comutador DIP em ON as
seguranças ligadas cam desativadas
ON
OFF
EXEMPLO: Com apenas 1 fotocélula
ligada, set STOP e PH2 em ON
ON
OFF
