PT
47
2.5 - Modelos e características técnicas da unidade
CARACTERÍSTICAS TÉCNICAS CE24BNC
Alimentação (L-N) 230Vac (+10% - 15%) 50/60 Hz
Potência nominal 210W máximo
Saída de alimentação das fotocélulas 24Vdc (não regulado) máximo 250mA
Saída alimentação acessórios Vac /
alimentação teste dos dispositivos Vdc
24 Vac (não regulado) 200 mA / 24 Vdc (não regulado) 250 mA
Saída da luz de sinalização intermitente 24Vdc (não regulado) 15W
Saída da luz de cortesia 24Vdc (não regulado) 15W
Saída da fechadura elétrica 12Vac 15VA máximo
Saída do led de portão aberto 24Vdc (não regulado) 5W
Entrada da antena 50Ω cabo tipo RG58
Temperatura de funcionamento -20°C + 55°C
Fusíveis acessórios 2AT
Fusíveis da linha de alimentação 1.6AT
N.° máx. de emissores memorizáveis 150
Utilização em atmosfera particularmente
ácida, salina ou explosiva
NÃO
Grau de proteção IP54
Dimensão da unidade 222 x 110 x 275 mm
Peso 3,93 kg
• Alimentação protegida contra curto-circuitos dentro da unidade,
nos motores e nos acessórios ligados.
• Deteção dos obstáculos.
• Autoaprendizagem dos tempos de trabalho.
• Desativação das entradas de segurança através de comutador
DIP: não é necessário ligar diretamente os bornes relativos
à segurança não instalada, basta desabilitar a função no
comutador DIP.

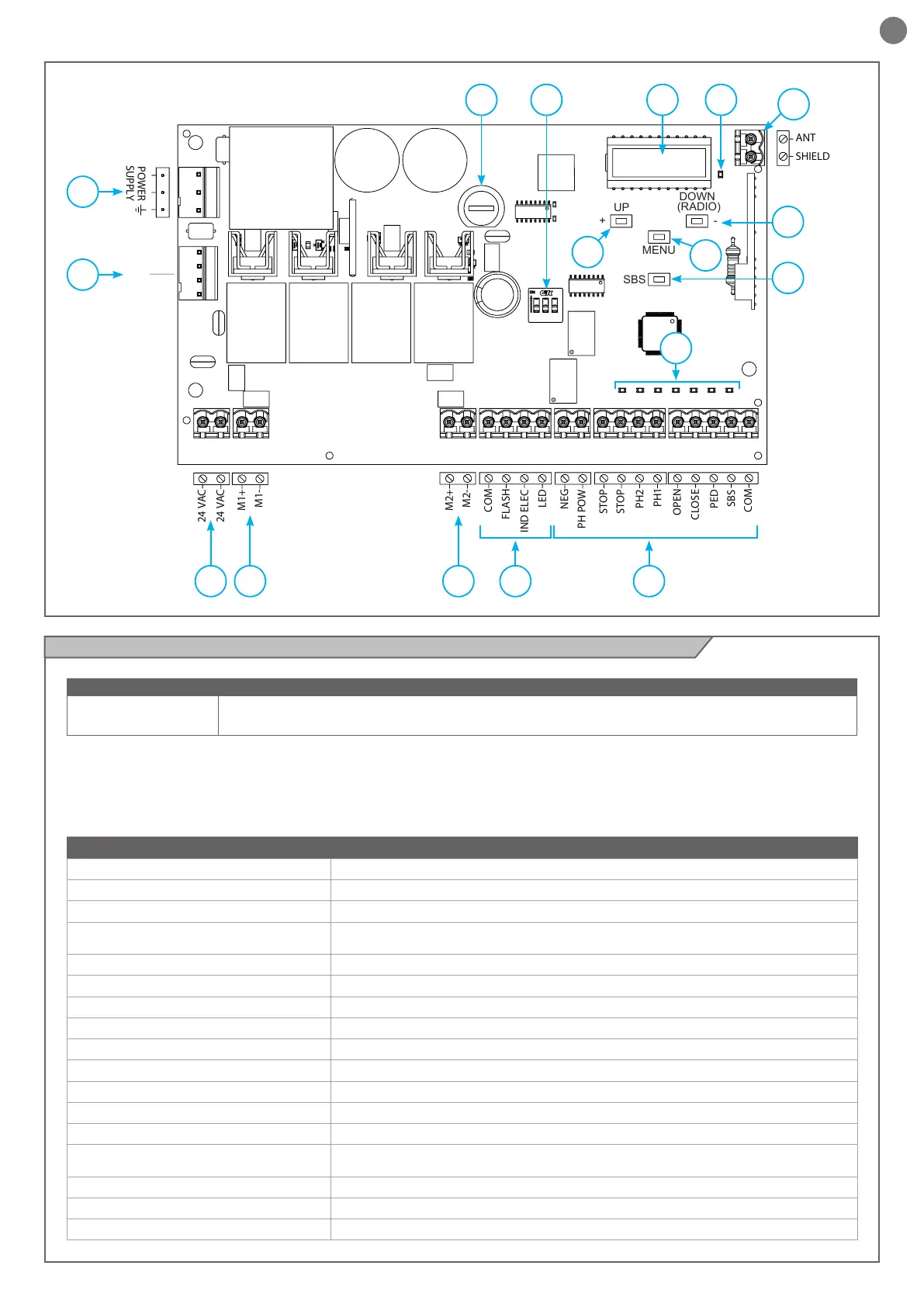

Código Descrição
CE24BNC Unidade 24V para dois motores para portões de batente
24 VAC
24 VAC
M1+
M1-
M2+
M2-
COM
FLASH
IND ELEC
LED
NEG
PH POW
STOP
STOP
PH2
PH1
OPEN
CLOSE
SBS
PED
COM
SHIELD
ANT
POWER
SUPPLY
UP
+ -
MENU
SBS
DOWN
(RADIO)
BATERIAS
(ACESSÓRIO BAT371)
1 13
2
4
5 3
68 7 15
9
10
12
13
11
14
