Глава 4
Обзор зарядного устройства

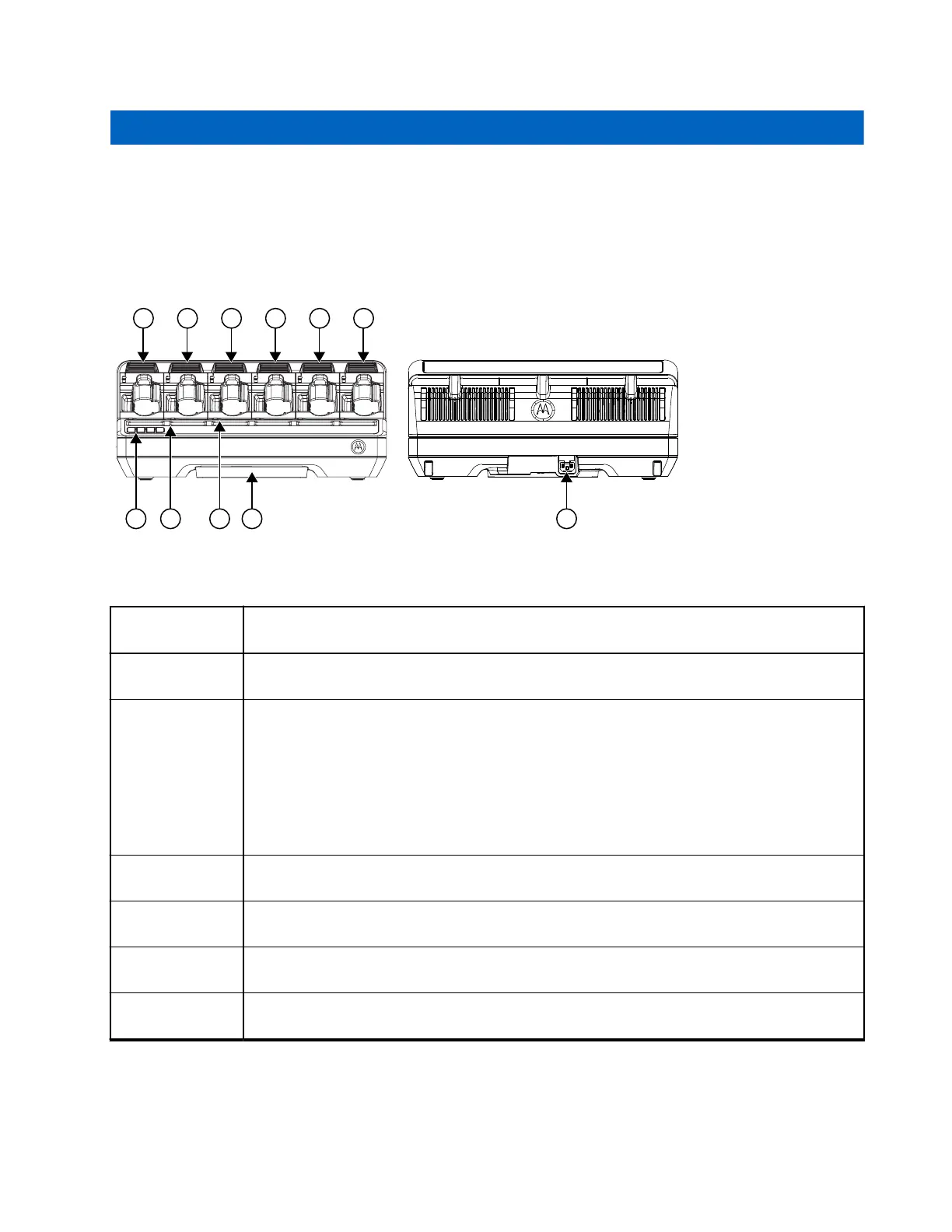

На следующем рисунке приведен вид зарядного устройства спереди и сзади.
Рис. 1. Обзор многоместного зарядного устройства IMPRES 2
Табл. 6. Описание зарядного устройства (вид сзади)
Номер
элемента
Описание
1–6 Зарядные разъемы. В каждый зарядный разъем можно установить совместимую
радиостанцию или отдельный аккумулятор.
7 Модули связи. В некоторых зарядных устройствах модуль связи также
обеспечивает зарядку аксессуаров USB:
● PS000029A10 (Австралия / Новая Зеландия)
● PS000029A03 / PS000029A11 (США / Австралия / Новая Зеландия / Бразилия)
● PS000029A09 / PS000029A12 (Европа / Великобритания)
● PS000029A08 (Южная Корея)
8 Светодиодный индикатор состояния зарядного разъема. Светодиодный
индикатор состояния зарядки (по одному на разъем)
9 Дисплей. Дополнительный дисплей для зарядных разъемов, отличных от
зарядного разъема 1.
10 Дисплей клавиатуры. Дисплей зарядного разъема 1 с клавиатурой для работы с
меню.
11 Входной разъем переменного тока. Используется кабель питания,
предназначенный для определенной страны или региона.
MN002407A01-AK
Глава 4: Обзор зарядного устройства
23
