lässt sich nur in einer Richtung einstecken. Drücken Sie den Stecker in den
Anschluss, bis er einrastet.

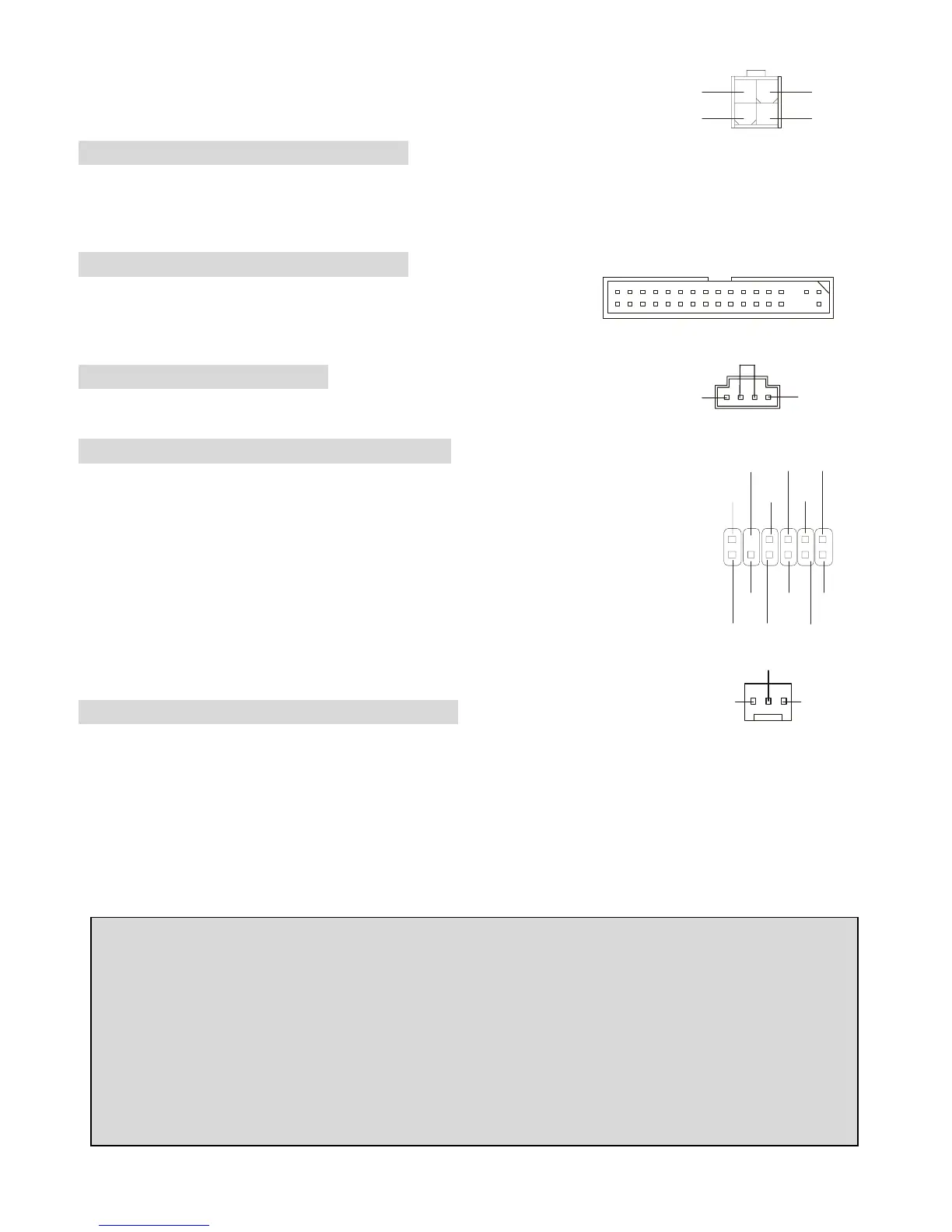

ATX 12V Stromversorgung: JPW1
Dieser 12V Stromanschluss versorgt die CPU mit Strom. Auch dieser Stecker lässt sich nur in eine Richtung
einsetzen.
Floppylaufwerk-Anschluss: FDD1
Das Mainboard stellt einen Floppyanschluss zur Verfügung, an dem
ein Laufwerk mit 360K, 720K, 1.2M, 1.44M und 2.88M Kapazität angeschlossen werden kann.
CD-Audio-Eingang: JCD1
Hier können Sie das Audiokabel Ihres CD-Laufwerks anschließen.
S-Bracket Anschluss: JSP1 (Optional)
Dieser Anschluss erlaubt Ihnen die Benutzung des S-Bracket für Sony & Philips
Digital Interface (SPDIF). Das S-Bracket bietet 2 SPDIF Stecker für digitale
Audio-Übertragung (Einmal optische Glasfaserverbindung und der andere Coaxial),
und 2 analoge Audio-Ausgänge für 4-Kanal Audio Ausgabe.
Um den optischen SPDIF anzuschliessen, müssen Sie vom D-Bracket den
schwarzen Schutzstecker abziehen
Lüfteranschlüsse: CPUFAN1/SYSFAN1
Der CFAN1 (CPU-Lüfter) und SFAN1 (System Lüfter) untesrtützen Lüfter mit +12V Betriebsspannung.
Diese müssen einen dreipüoligen Anschluss haben. Beim Anschliessen beachten, dass das rote Kabel im
Stecker immer mit dem 12-Anschluss des Steckers, der schwarze mit Masse des Steckers verbunden wird.
Da das Mainboard mit Hardware monitor ausgestattet ist, müsen Sie spezielle Lüfter mit Speed-Signal
verwenden, damit die Lüftergeschwindigkeit ausgewertet und gesteuert werden kann .
MSI erinnert Sie...
1. Verwenden Sie stets einen geeigneten CPU-Lüfter und beachten Sie die Einbauhinweise in diesem
Handbuch und in der Lüfterdokumentation.
2. CPUFAN1 unterstützt die Geschwindigkeitsregelung des Prozessorlüfters. Sobald Sie von der
Treiber-CD das Windows-Programm PC-Alert installiert haben, wird diese Regelung aktiviert. PC-Alert
regelt die Lüfterdrehzahl anhand der CPU-Temperatur.
GND
L
R
1
2
12
11
SPDFI
LFE-OUT
CE T- OU T
SOUT-R
SOUT-L
GND
GND
GND
VC C 5
VDD3
SPD F0
(No Pin)
+12V
GND
SENSOR
1
3
2
4
GNDGND
12V
12V
