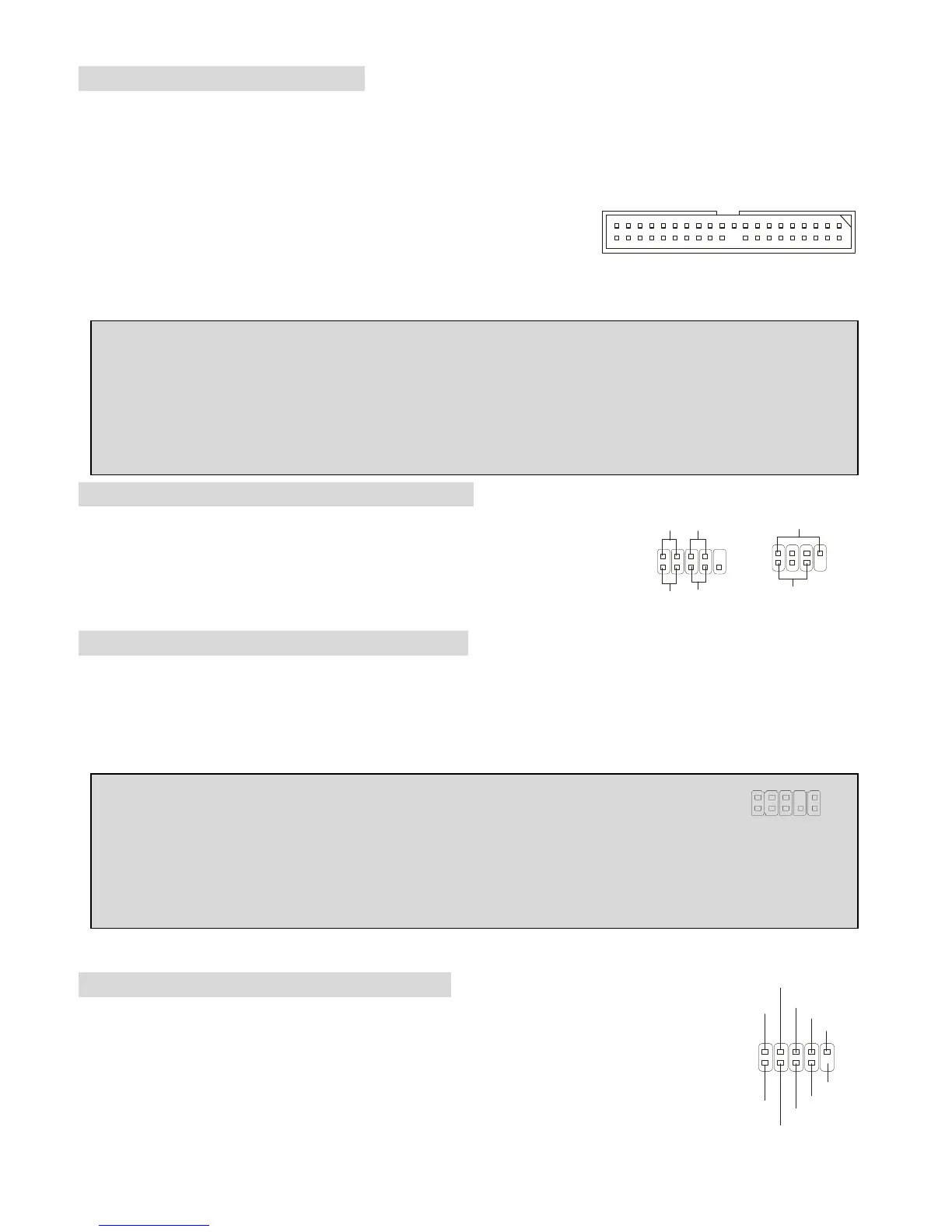

IDE Anschlüsse: IDE1 & IDE2
Das Mainboard hat einen 32-bit erweiterten PCI IDE und Ultra DMA 33/66/100/133 Controller, welcher die
PIO Modis 0~4, Bus Master, und Ultra DMA 33/66/100/133 Funktion zur Verfügung stellt. Sie können bis zu
vier IDE-Festplatten, CD-ROM, 120MB Floppys und andere Geräte anschließen.
IDE1 (Primärer IDE Anschluss):
Das erste Laufwerk sollte an IDE1 angeschlossen werden. IDE1 unterstützt Master und Slave-Laufwerke.
IDE2 (Sekundärer IDE Anschluss): IDE2 unterstützt Master und Slave Laufwerke.
MSI erinnert Sie...
Wenn Sie zwei IDE-Laufwerke an einem IDE-Kabel anschließen, so müssen Sie das erste Laufwerk als
Master und das zweite Laufwerk als Slave konfigurieren. Sie erfahren aus der Dokumentation der
Laufwerke, wie diese Einstellung gemacht wird.
Gehäusefront-Anschlüsse: JFP1 & JFP2
Das Mainboard hat Anschlüsse für Bedienelemente und Statusanzeigen an
der Vorderseite des gehäuses. Hierzu gehören Anzeige LEDs und Taster.
JFP1 entspricht dem “Intel Front Panel I/O Connectivity Design Guide”.
Gehäusefront Audio-Anschluss: JAUD1
Der JAUD1 Gehäusefront-Anschluss erlaubt es Ihnen, Audio-Anschlüsse an der Vorderseite Ihres
Gehäuses mit dem Mainboard zu verbinden. Der Anschluss entspricht dem “Intel ® Front Panel I/O
Connectivity Design Guide”.
MSI erinnert Sie...
Wenn Sie diesen Audioanschluss nicht verwenden möchten, so müssen die Kontakte 5 & 6, 9 & 10
jeweils mit einem Jumper geschlossen sein, damit der hintere Audio-Ausgang des Mainboards
funktioniert.
Front USB Anschlüsses: USB2&USB3
Das Mainboard stellt zwei interne USB 2.0 Anschlüsse JUSB2 & JUSB3, welche dem
Intel®I/O Connectivity Design Guide entsprechenUSB 2.0 Technologie ermöglicht eine
Datentransferrate bis zu einem Maximum von 480 Mbps, was 40 mal schneller ist als
USB 1.1. Somit ist USB 2.0 ideal um schnelle USB-Geräte wie Digitalkameras, MP3 Player,
Power
LED
Speaker
1
7
2
8
HD D
LED
Power
LED
Reset
Switch
Power
Swi tch
1
9
2
10
JFP
