54

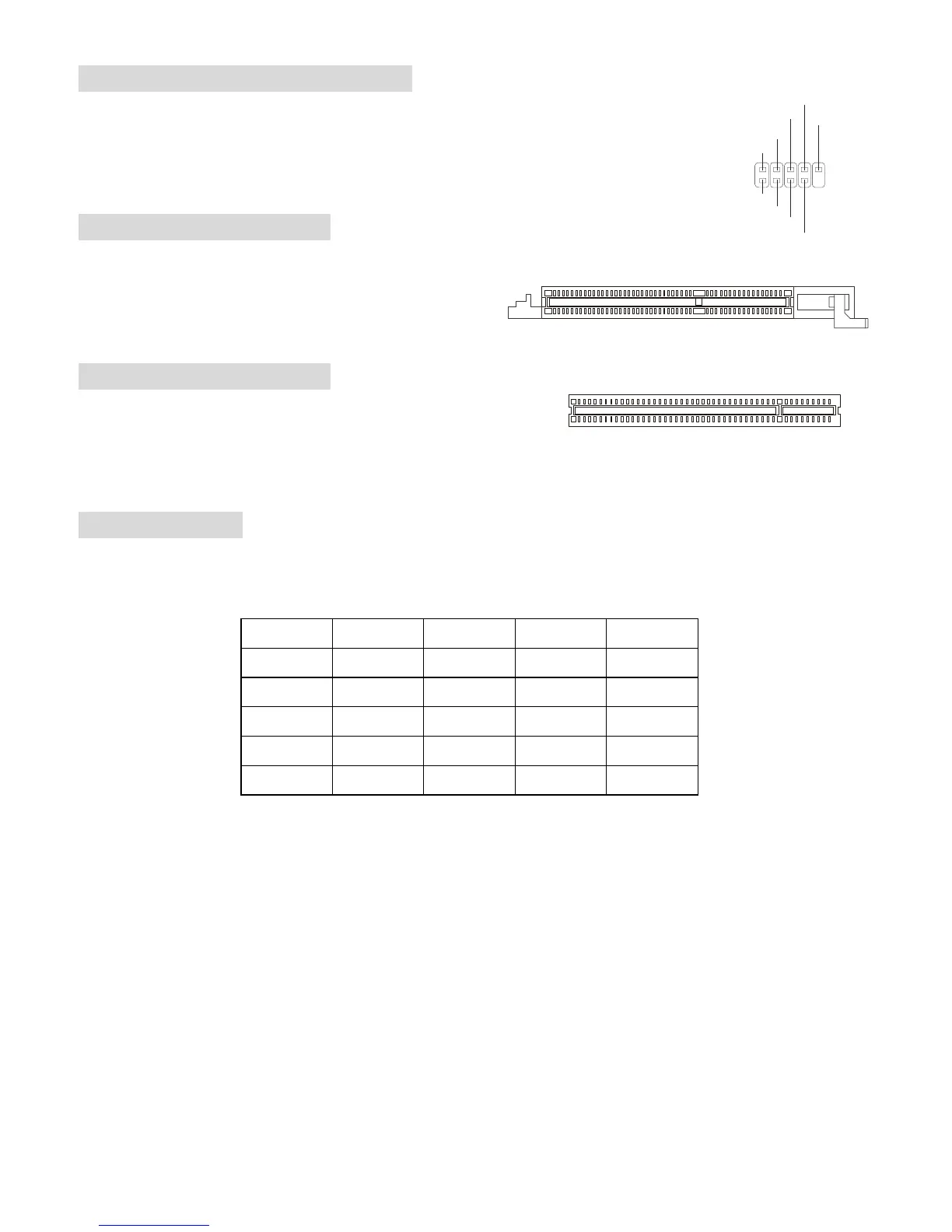

D-Bracket™2 接口：JDB1（选配）
主板提供了 JDB1 接头以连接到 D-Bracket™2。D-Bracket™2 是支持 USB1.1 和 USB2.0 规
格的一个 USB 档板，其上镶嵌了四个指示灯，它通过指示灯组合的 16 种信号，帮助用户
诊断系统问题。
AGP（加速图形端口）插槽
用户可将 AGP 图形卡安装在此 AGP 插槽上。AGP 是专为 3D 图形显示而设计的一种接口规范。它为图形控
制器对主内存的直接访问提供一个 66MHz，32-bit 专用
通道。本主板支持 8x/4x 的 AGP 卡。
PCI（周边设备连接）插槽
PCI 插槽可安装您所需要的扩展卡。当您在安装或拆卸扩展卡的
时候，请务必确认已将电源插头拔除。同时，请仔细阅读扩展卡的说明文件，安装和设置此扩展卡必须的硬
件和软件，比如跳线或 BIOS 设置。
PCI 中断请求队列
IRQ 是中断请求队列和中断请求确认的缩写，将设备的中断信号送到微处理器的硬件列表。PCI 的 IRQ 针脚
一般都是连接到如下表所示的 PCI 总线的 INT A# ~ INTD#引脚：
Order1 Order2 Order3 Order4
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#
PCI Slot 4 INT B# INT C# INT D INT A#
PCI Slot 5 INT A# INT B# INT C# INT D#
.
91
210
DB R1
DB R2
DBR3
DBR4
NC
DB G1
DB G2
DB G3
DB G4
