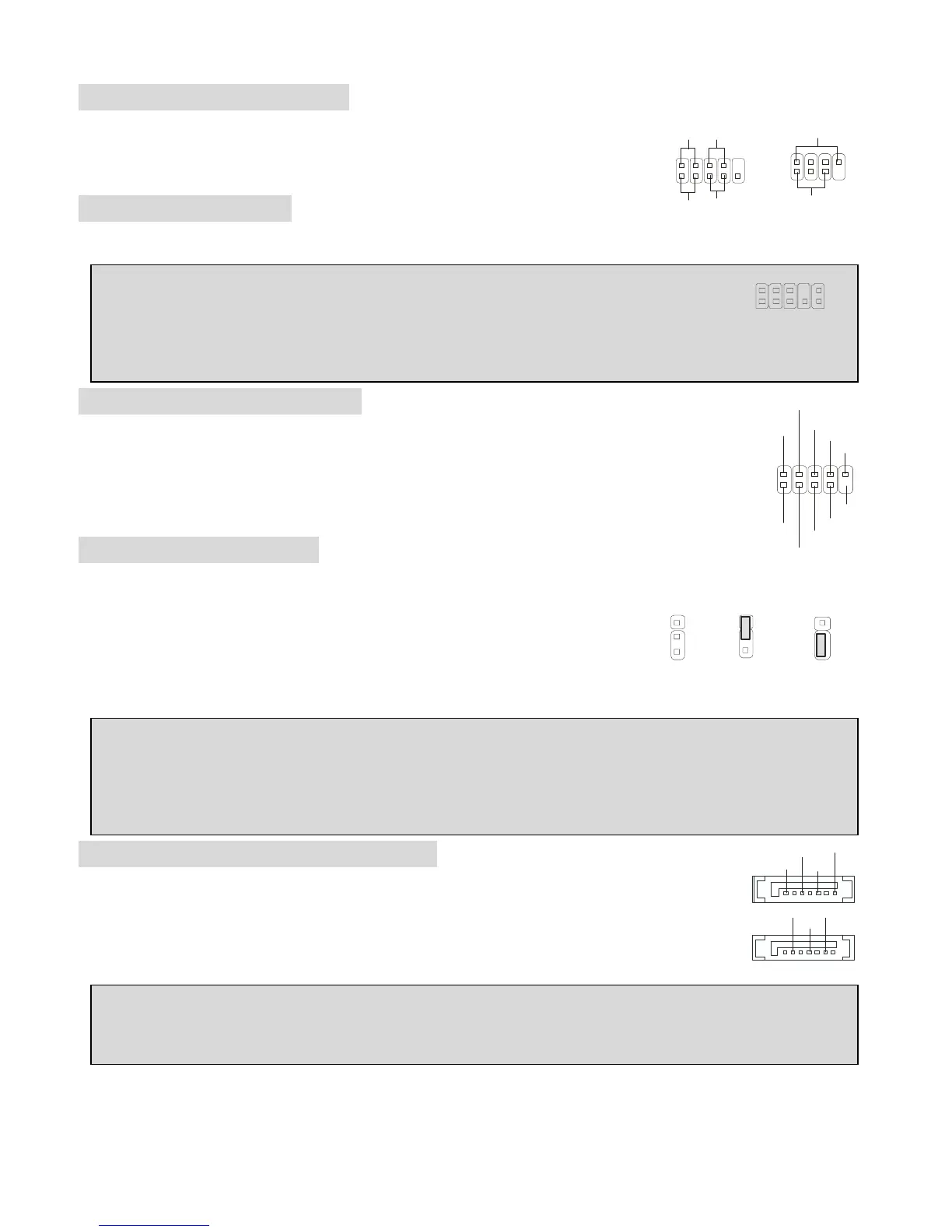

前置面板接口：JFP1 & JFP2
主板提供了 2 组机箱面板和电源开关、指示灯的连接接口 JFP1 和 JFP2。JFP1
是符合 Intel
®
I/O 面板连接设计向导的。
前置音频接口：JAUD1
您可以在前置面板接口 JAUD1 上连接一个音频接口，JAUD1 是符合 Intel
®
l I/O 面板连接设计向导的。
微星提醒您...
如果您不想使用前置音频，针脚 5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的音频端
口。否则后面的 Line-Out 音频接口将不起作用。
前置 USB 接口：USB2&USB3
主板提供 2 个 USB2.0 的接口 JUSB2 和 JUSB3，符合 Intel
®
l I/O 面板连接设计向导的。。USB
2.0 技术提高数据传输的速率达到 480Mbps，是 USB1.1 的 40 倍。它可连接高速数据传输速
率的 USB 界面周边设备，例如 USB HDD、数码相机、MP3 播放器、打印机、调制解调器等。
清除 CMOS 跳线：JBAT1
主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池来维持。CMOS RAM 是在每
次启动计算机的时候引导操作系统的。如果您想清除保存在 CMOS RAM 中的
系统配置信息，可使用 JBAT1（清除 CMOS 跳线）清除数据。请按照以下方法
清除数据：
微星提醒您...
在系统关闭时，您可通过短接 2-3 针脚来清除 CMOS 数据。然后，返回到 1-2 针短接的状态。请避免在系
统开机时清除 CMOS，这样可能会对主板造成损害。
Serial ATA HDD 接口：SATA1, SATA2
此主板提供了 2 个高速的串行接口。每个接口都支持第一代串行 ATA 数据速率 150 MB/s。
两个接口都兼容串行 ATA1.0 规格。每个串行 ATA 接口都可。连接 1 个硬盘。
微星提醒您...
请勿将串行 ATA 数据线对折成 90 度，否则会造成在传输过程中的数据丢失。
5
