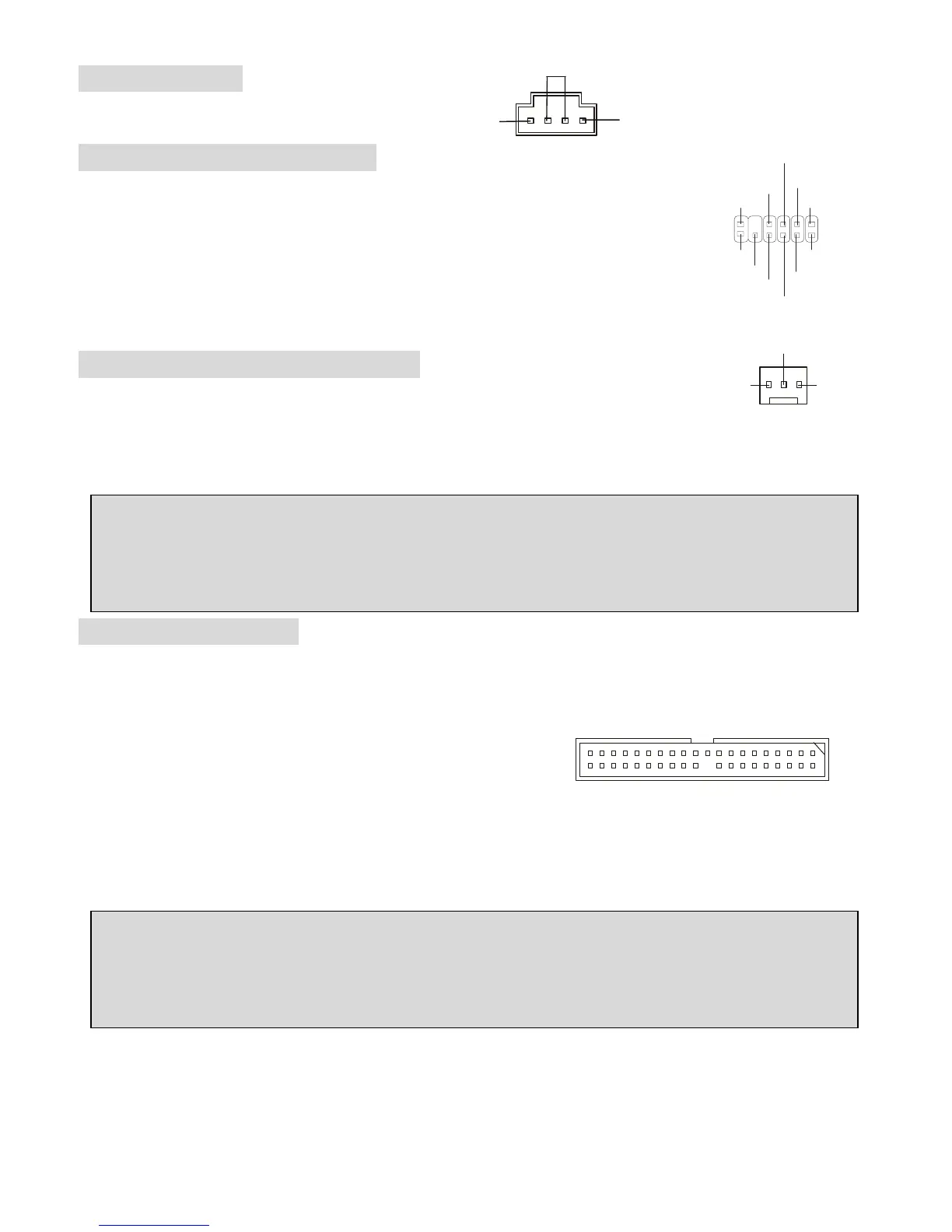

52
CD-In 接口:CD1
此接口为 CD-ROM 的音频接口。
S-Bracket 接口:JSP1(选配)
此接口允许您连接一个 S-Bracket 挡板到 Sony & Philips 数字接口SPDIFS- Bracket
2 SPDIF 插孔以传输数字音频(一个是光纤接口,另一个是同轴接口) 2 2
模拟 Line-Out 插孔实现 4-声道音频输出。
要把光纤线缆连到的 SPDIF 光纤插孔,需要从插孔上移除防尘塞。这两个 SPDIF 插孔
仅支持 SPDIF outputSPDIF 输出)
风扇电源接口:CPUFAN1/SYSFAN1
CFAN1(处理器风扇) SFAN1(系统风扇)支+12V 的系统散热风扇,使用 3 -pin
头。当您将接线接到风扇接头时请注意红色线为正极,必须接到+12V,而黑色线是接地,必须接 GND
如果您的主机板有系统硬件监控芯片,您必须使用一个特别设计的支持速度侦测的风扇方可使用此功能
微星提醒您...
1. 询问厂商以使用适当 CPU 降温风扇
2. CFAN1 支持风扇控制。您可以安装 PC Alert 工具这样它会根据处理器的温度,自动设定风扇的速度。
IDE 接口:IDE1 & IDE2
主板有一个 32-bit 增强 PCI IDE Ultra DMA 33/66/100/控制器,提 IDE 接口设备工作于 PIO 模式 0-4
Bus Master Ultra DMA 33/66/100 等功能。您共可使用四个 IDE 备,如硬盘,CD-ROM 120MB 软驱
或其它 IDE 设备。这些接口支持所提供了 IDE 硬盘数据线。
IDE1(第一 IDE 接口)
第一个硬盘必须 IDE1 接口相连您可将一个主盘和一个从盘与 IDE1 相连接,您必须通过硬盘的相应跳线
把第二个硬盘设置为从盘模式。
IDE2(第二 IDE 接口)您可将一个主盘和一个从盘与 IDE2 相连接。
微星提醒您...
如果您打算在一条硬盘线上连接两个硬盘,您必须将第二个硬盘设为从盘。请参考硬盘所附的说明手册设
定主/从盘模式
GND
L
R
1
2
11
12
VDD3
VC C5
SPDFO
SPDFO
GND
LFE -OU
T
SO UT-R
CET-O U T
SOUT-L
GND
GND
+12V
GND
SENSOR
