MSI B560M PRO WIFI - M2_1: Slot M.2 (Touche M); PCI_E1~3: Slots Dextension Pcie

13
 



 Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon d’al-
imentation avant d’installer les cartes d’extension. Référez-vous à la documentation

 Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la  pour supporter son poids et pour éviter la
déformation du slot.
BAT1
: PCIe 4.0 x16 (CPU)
: PCIe 3.0 x1 (PCH)
: PCIe 3.0 x1 (PCH)


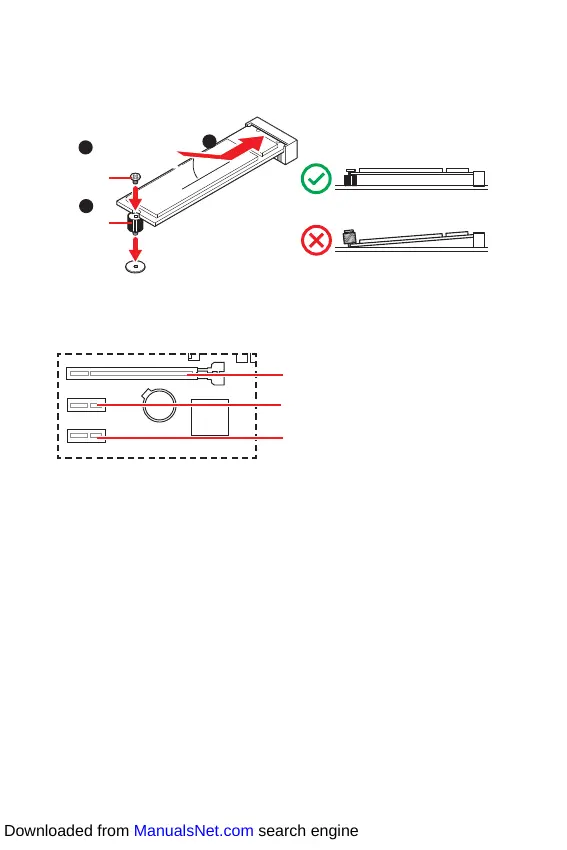

Installer le périphérique M.2 dans le slot M.2_1 comme indiqué ci-dessous.
1
3
Entretoise
Vis M.2
30º30º
2
