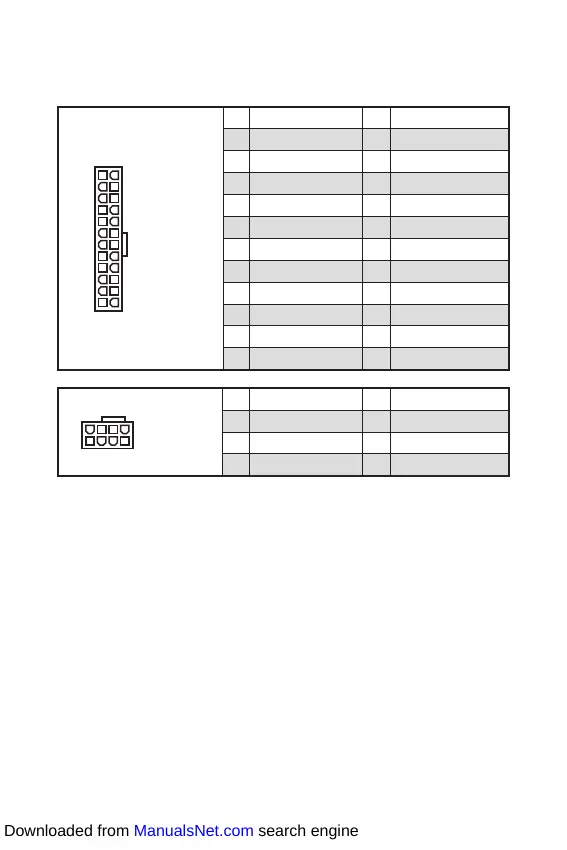

Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.





Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils

verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen

131

ATX_PWR1

1 +3,3V 13 +3,3V

2 +3,3V 14 -12V

3 Ground 15 Ground

4 +5V 16 PS-ON#

5 Ground 17 Ground

6 +5V 18 Ground

7 Ground 19 Ground

8 PWR OK 20 Res

9 5VSB 21 +5V

10 +12V 22 +5V

11 +12V 23 +5V

12 +3,3V 24 Ground

CPU_PWR1

1 Ground 5 +12V

2 Ground 6 +12V

3 Ground 7 +12V

4 Ground 8 +12V
