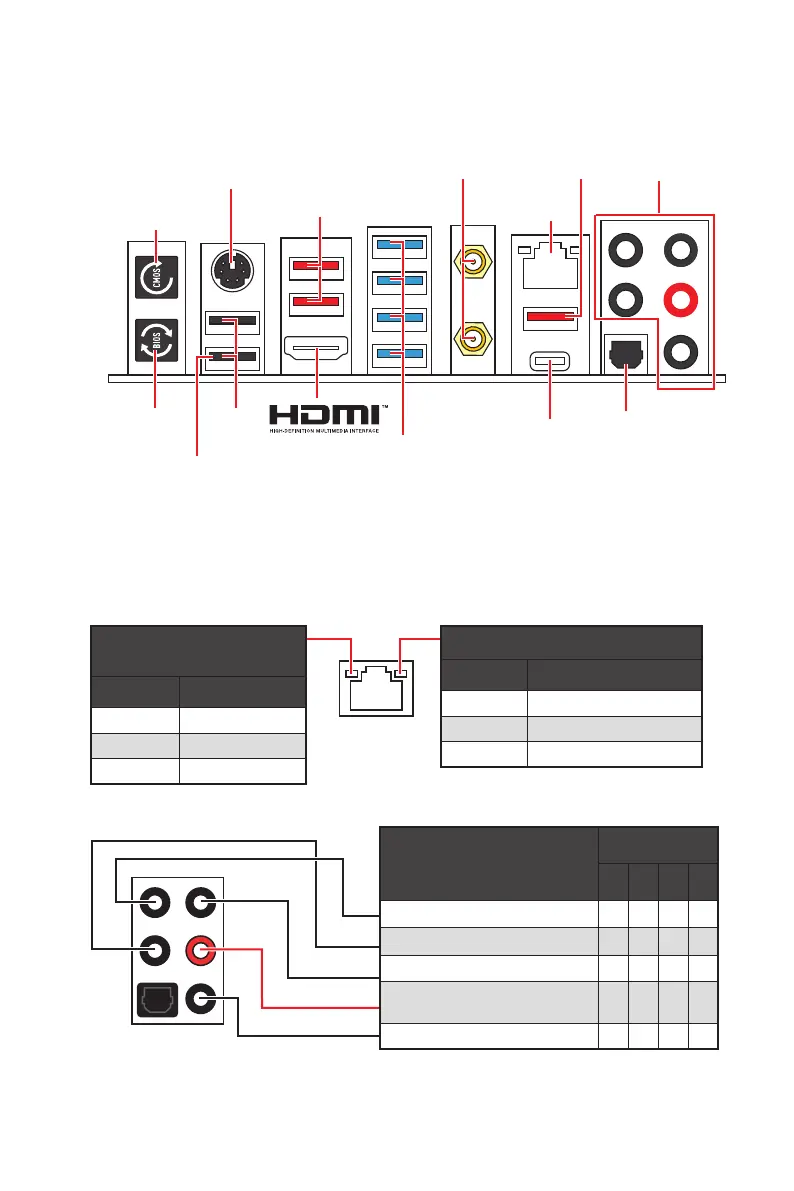

Panneau arrière Entrée/Sortie
LED indiquant la connexion
et l’activité
État Description
Éteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
État Description
Éteint 10 Mb/s
Vert 100 Mb/s / 1 Gb/s
Orange 2,5 Gb/s
Tableau explicatif de l’état de la LED du port LAN
Configuration des ports audio
Panneau arrière Entrée/Sortie
∙ Bouton/Port Flash BIOS - Veuillez vous référer à la page 45 pour la mise à jour du
BIOS avec Bouton Flash BIOS.
USB 3.2
Gen 2
(10 Gb/s)
Type-A
USB 3.2
Gen 2
(10 Gb/s)
Type-A
USB 3.2
Gen 2
(10 Gb/s)
Type-C
2,5 Gb/s
LAN
Ports audio
Sortie
S/PDIF
optique
USB 2.0
Type-A
USB 3.2
Gen 1
(5 Gb/s)
Type-A
Clavier/souris
PS/2
Connecteurs
d'antenne Wi-Fi
Bouton Flash
BIOS
Port Flash
BIOS
Bouton Clear
CMOS
Ports audio
Canal
2 4 6 8
Sortie centre/Caisson de basse  
Sortie haut-parleur arrière   
Entrée Ligne/Sortie haut-parleur côté 
Sortie Ligne/Sortie haut-parleur
avant
   
Entrée Microphone
(: connecté, Espace : vide)
