MSI MPG X570S CARBON MAX WIFI

14

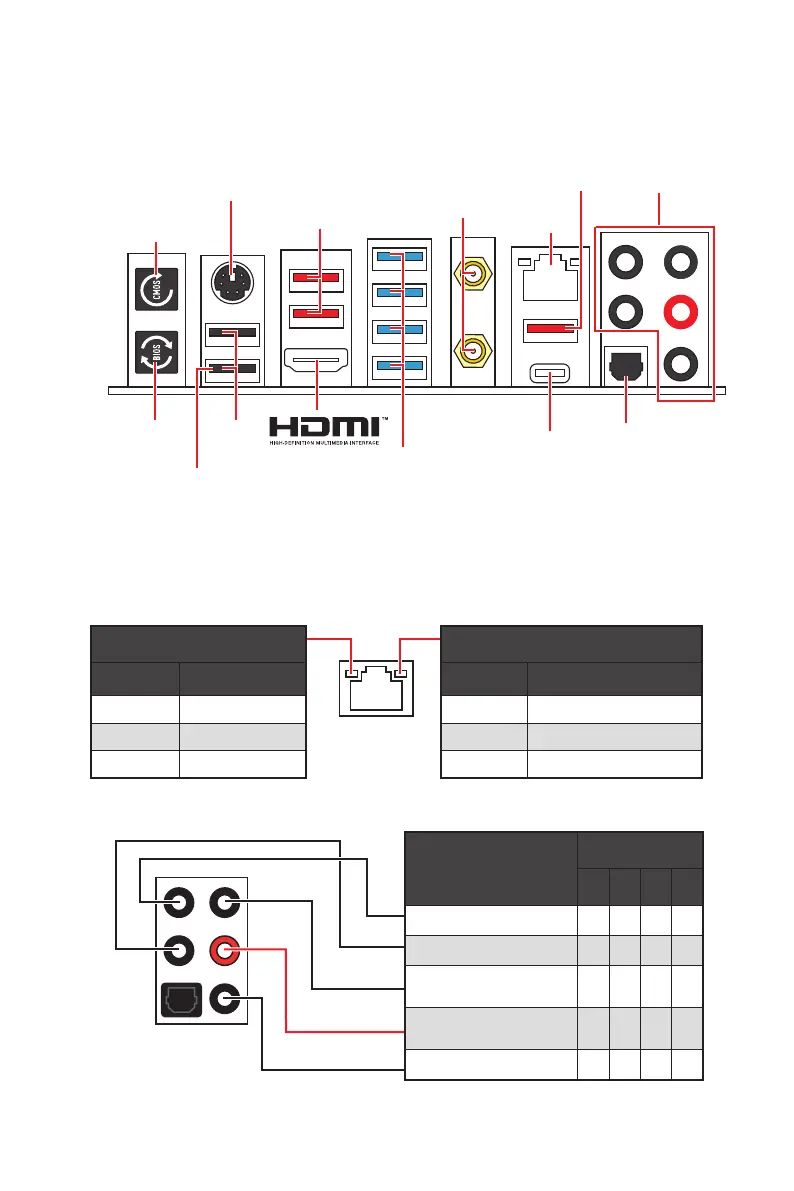

Rückseite E/A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbit/s Verbindung
Grün 100 Mbps/ 1 Gbps
Orange 2,5 Gbit/s Verbindung
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang  
Hinterer Lautsprecher   
Line-In/ Seitliche
Lautsprecher

Line-Out/ Vorderer
Lautsprecher
   
Mic In
Blank: Leer)
Rückseite E/A
∙ Flash BIOS Anschluss/ Taste - Auf der Seite 45 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
USB 3.2
Gen 2
10Gbit/s
Typ-A
USB 3.2
Gen 2
10Gbit/s
Typ-A
USB 3.2
Gen 2
(10Gbit/s)
Typ-C
2.5Gbps
LAN
Audioanschlüsse
Optischer
S/PDIF-
Ausgang
USB 2.0
Typ-A
USB 3.2
Gen 1
(5Gbit/s)
Typ-A
PS/2
Tastatur/
Maus-
anschluss
Wi-Fi
Antennen-
anschlüsse
Flash BIOS
Taste
Flash BIOS
Anschluss
Clear CMOS
Taste
