MSI MPG X570S CARBON MAX WIFI

22
Vue d’ensemble des composants
M2_1~4 : Slots M.2 (Touche M)
M2_1 (CPU)
M2_2 (Chipset)
M2_3 (Chipset)
M2_4 (Chipset)

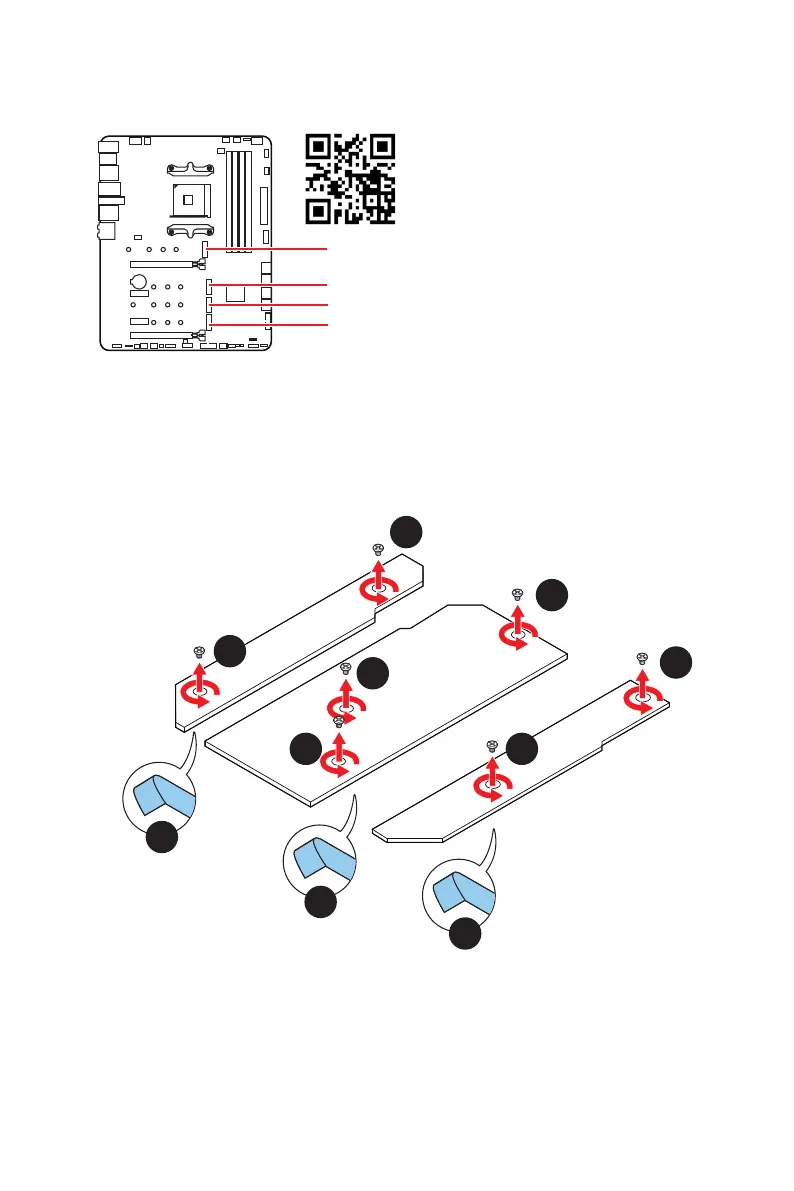

Installation du module M.2
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
1
1
1
1
1
2
2
2
1
1
⚽
Vidéo de démonstration
Référez-vous à la vidéo d’installation du
SSD M.2.
https://youtu.be/2UeWMgjwogU
