MSI MPG X570S CARBON MAX WIFI

24

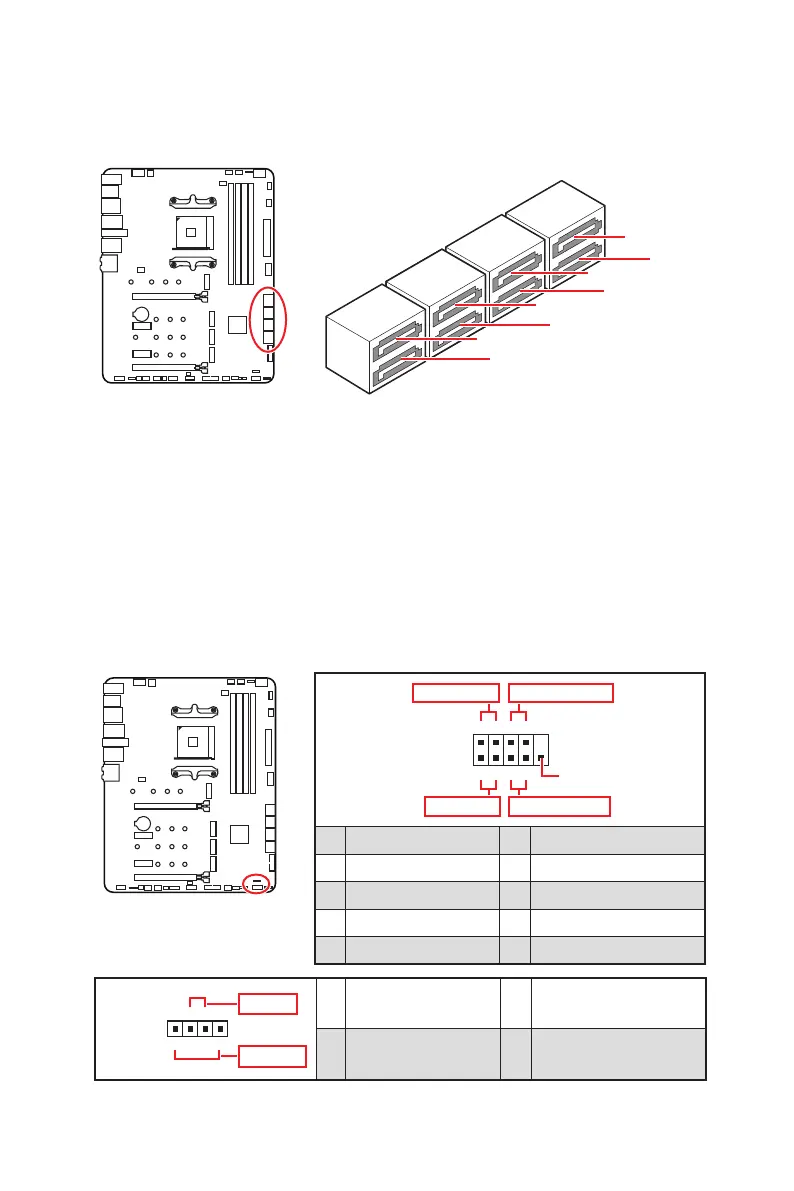

Übersicht der Komponenten
JFP1, JFP2: Frontpanel-Anschlüsse
Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels.
1
2 10
9
+
+
+- -- -
+
Power LED
HDD LED Reset Switch
Power Switch
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
+
+
-
-
Speaker
Buzzer
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
SATA1~8: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
⚠
Wichtig
∙ Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
∙ SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
∙ Die SATA5 und SATA6 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie
eine SATA SSD im M2_3 Steckplatz installieren. Die SATA5-8 Anschlüsse werden nicht
zur Verfügung stehen, wenn Sie eine PCIe SSD im M2_3 Steckplatz installieren.
SATA1
SATA3
SATA2
SATA4
SATA5
SATA7
SATA6
SATA8
