MSI MPG X570S CARBON MAX WIFI Quick Start

35

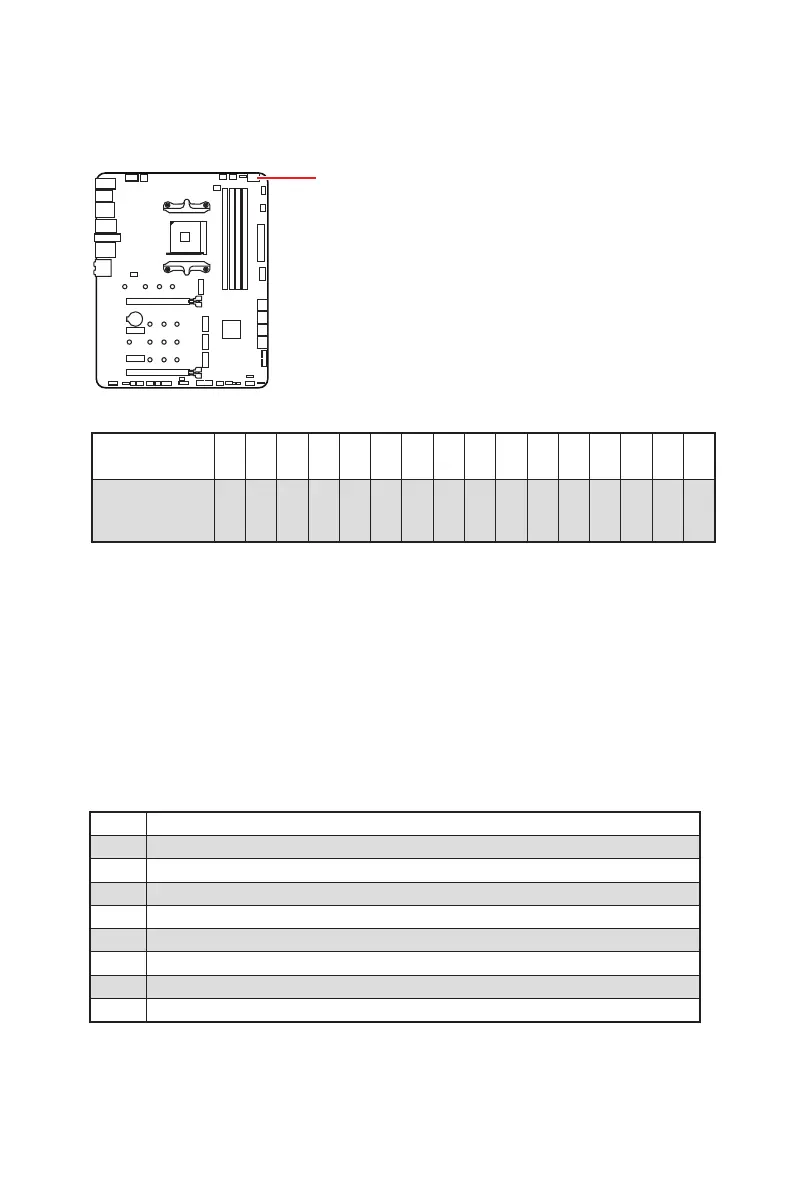

Indicateurs LED embarqués
Debug Code LED
Debug Code LED
Le Debug Code LED affiche la progression et les codes d’erreur pendant et après le
POST. Veuillez vous référer au tableau du Debug Code LED pour plus de détails.
Tableau des caractères hexadécimaux
Hexadécimaux 0 1 2 3 4 5 6 7 8 9 A B C D E F
Affichage de
Debug Code
LED
0 1 2 3 4 5 6 7 8 9 A B C D E F
Phase de démarrage
Sécurité (SEC)- initialisation de très bas niveau
Initialisation Pre-EFI (PEI) – initialisation de la mémoire
Environnement d’exécution des pilotes (DXE) – initialisation du matériel principal
Sélection du périphérique de démarrage (BDS) – la configuration du système,
l’interface d’utilisateur de pré-OS et la sélection d’un périphérique amorçable (CD/
DVD, disque dur, USB, réseau, interface système, etc.)
Tableau du Debug Code LED
Codes de progression SEC
01 Sous tension. Détection du type de réinitialisation (soft/hard)
02 Initialisation AP avant chargement du microcode
03 Initialisation de l’agent système avant chargement du microcode
04 Initialisation PCH avant chargement du microcode
06 Chargement du microcode
07 Initialisation AP après chargement du microcode
08 Initialisation de l’agent système après chargement du microcode
09 Initialisation PCH après chargement du microcode
0B Initialisation du cache

MSI MPG X570S CARBON MAX WIFI Specifications

General

Ethernet LAN	Yes
LAN controller	Realtek RTL8125B
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Bluetooth version	5.2
Top Wi-Fi standard	Wi-Fi 6 (802.11ax)
WLAN controller model	Intel Wi-Fi 6E AX210
Ethernet interface type	2.5 Gigabit Ethernet
DVI-D ports quantity	0
USB 2.0 ports quantity	2
Digital audio optical out	1
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity	4
USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity	3
Cables included	SATA
Number of SATA III connectors	8
BIOS type	UEFI AMI
Parallel processing technology support	Crossfire
RAID levels	0, 1, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Memory channels	Dual-channel
Memory slots type	DIMM
Supported memory types	DDR4-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	1866, 2133, 2400, 2667, 2800, 2933, 3000, 3066, 3200, 3600, 4000, 4266, 4400, 5100, 5300 MHz
Audio chip	Realtek ALC4080
Component for	PC
Motherboard chipset	AMD X570
Audio output channels	7.1 channels
Motherboard form factor	ATX
Number of mounting holes	9
Motherboard chipset family	AMD
Windows operating systems supported	Windows 10 x64
Processor socket	Socket AM4
Compatible processor series	AMD Ryzen 3, AMD Ryzen 5, AMD Ryzen 7, AMD Ryzen 9 3rd Gen, AMD Ryzen 9 5th Gen
Harmonized System (HS) code	84733020
Weight	1000 g

Weight and Dimensions

Depth	244 mm
Width	305 mm
Height	268 mm
