MSI MPG X570S CARBON MAX WIFI

23
Vue d’ensemble des composants
6
6
6
6
6
6
6

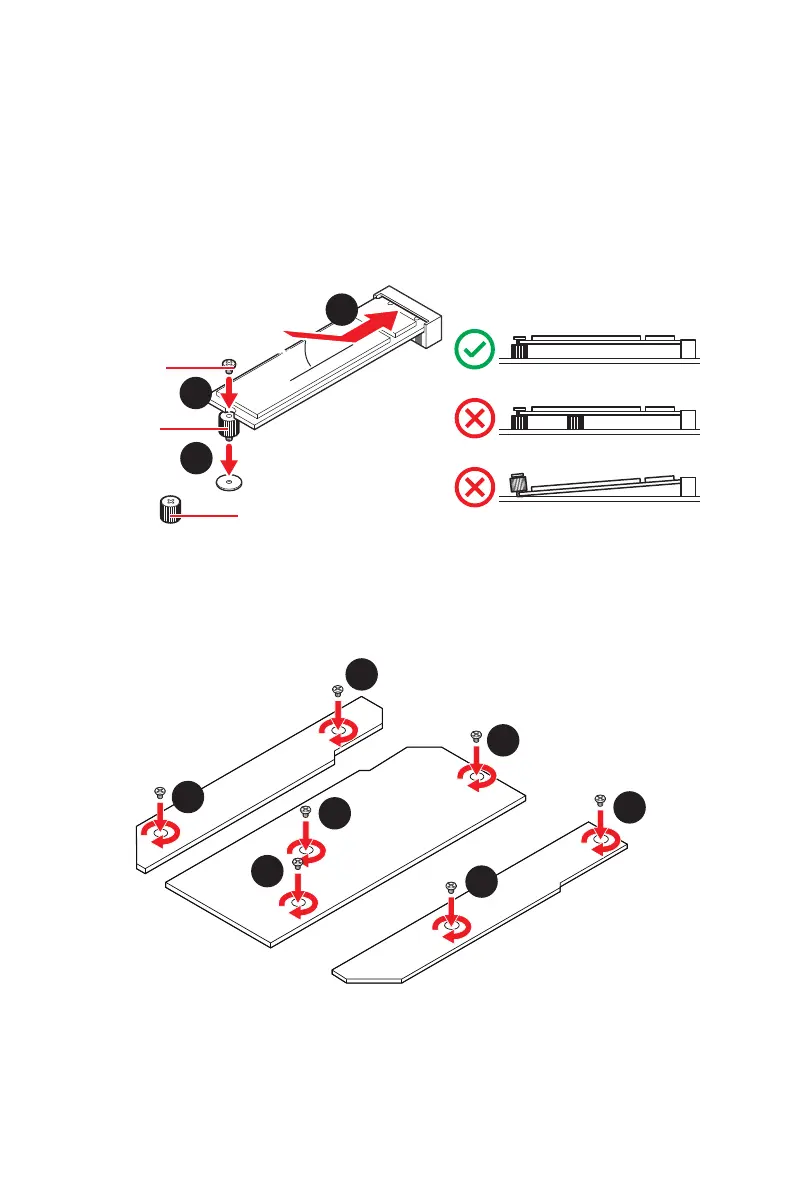

6. Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.
3. Fixez l’entretoise M.2 fourni de manière à l’adapter à la longueur du SSD M.2.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Fixez le SSD M.2 avec la vis M.2 8.5H fournie.
⚠
Important
Si vous installez un SSD M.2 22110 dans les slots M2_1 et M2_3 ou un SSD M.2 2280
dans les slots M2_2 et M2_4, veuillez ignorer les étapes 3 et 5.
30º30º
Entretoise
M.2
Entretoise
3
5
4
Vis M.2
