MSI PRO H610M-E DDR4 User Manual

15

Wichtig
Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils
verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen

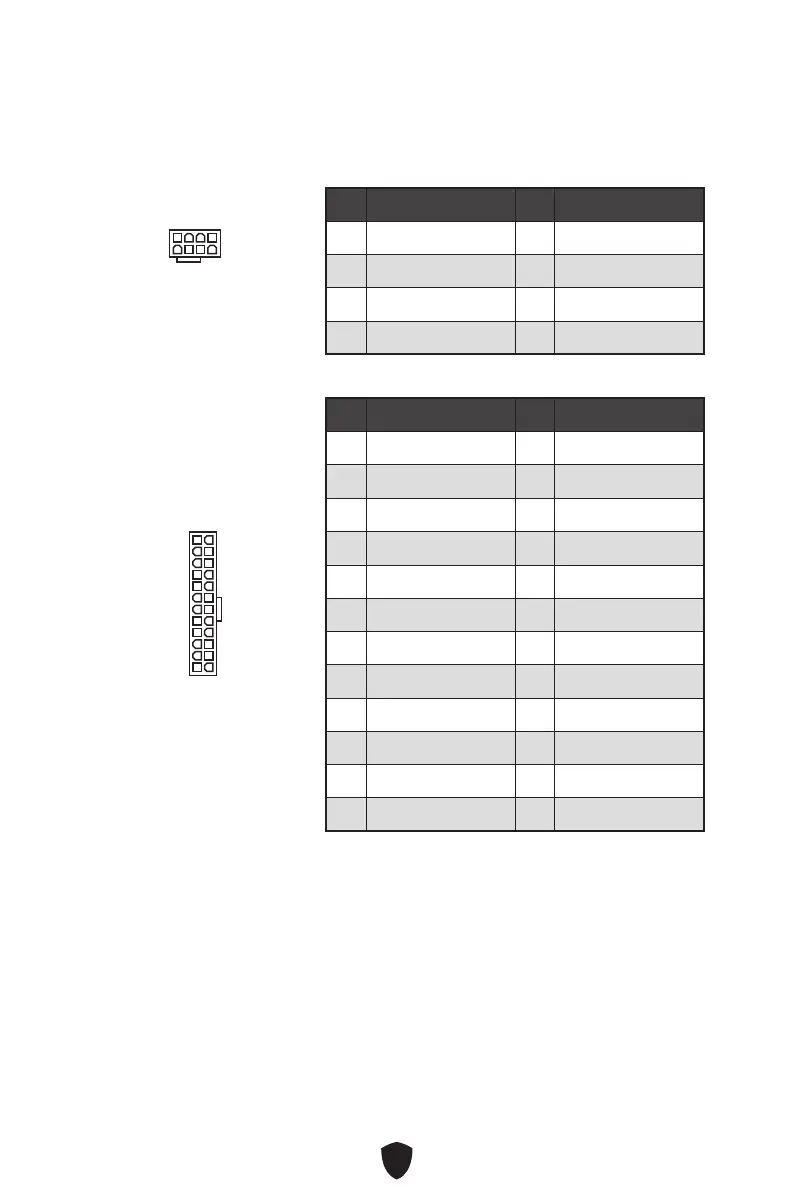

CPU_PWR1, ATX_PWR1: Stromanschlüsse
Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.
CPU_PWR1
Pin Signalname Pin Signalname
1 Ground 2 Ground
3 Ground 4 Ground
5 +12V 6 +12V
7 +12V 8 +12V
ATX_PWR1
Pin Signalname Pin Signalname
1 +3,3V 2 +3,3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3,3V
13 +3,3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
CPU_PWR1
24
131
12
ATX_PWR1
5
4
1
8

MSI PRO H610M-E DDR4 Specifications

General

Form Factor	Micro-ATX
Chipset	Intel H610
Memory Type	DDR4
Memory Slots	2
Max Memory	64GB
Socket	LGA 1700
PCIe x16 Slots	1
PCIe x1 Slots	1
SATA Ports	4
M.2 Slots	1
Audio	Realtek ALC897 Codec
Video Outputs	HDMI, VGA
LAN	Realtek RTL8111H
USB Ports	6 (USB 2.0), 4 (USB 3.2 Gen1)
