MSI PRO H610M-E DDR4 User Manual

20

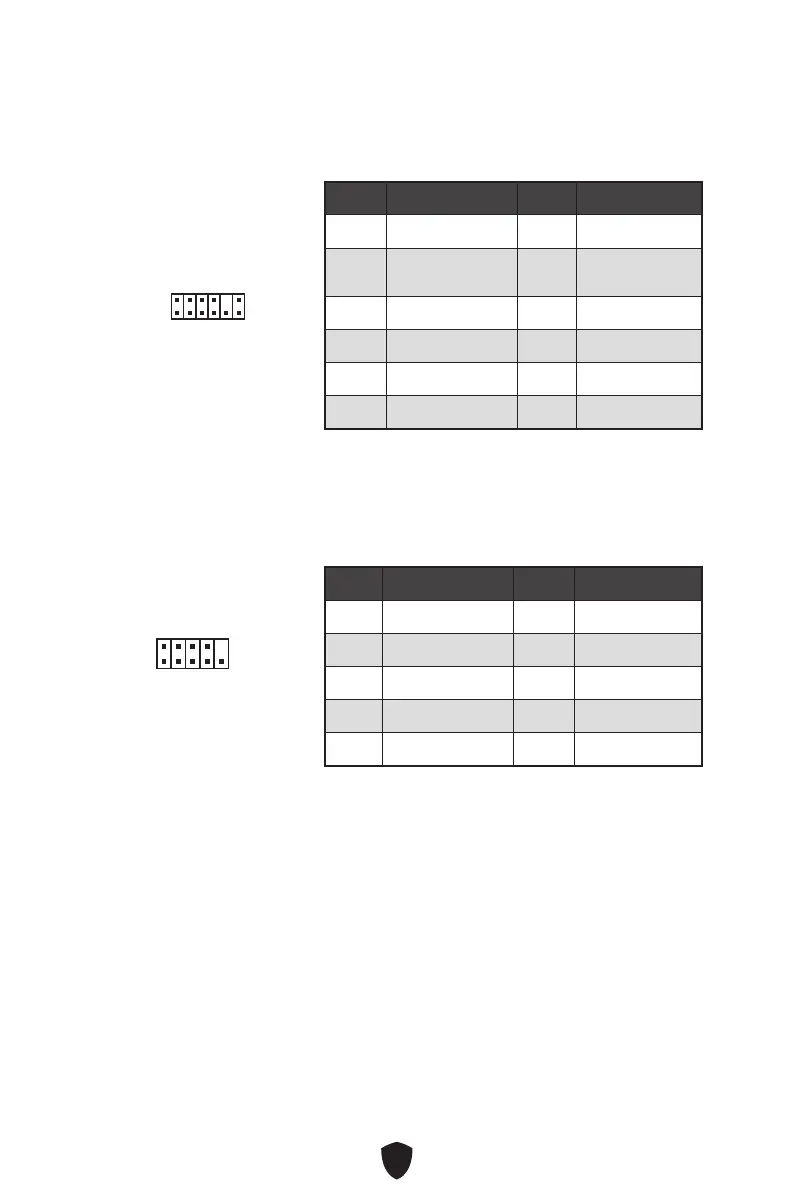

JTPM1 : Connecteur de module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d’informations.
Broche Nom de signal Broche Nom de signal
1 SPI Power 2 SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
1
2 12
11
JCOM1 : Connecteur de port série
Ce connecteur vous permet de connecter le bracket port série (selon modèle).
1
2 10
9
Broche Nom de signal Broche Nom de signal
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin

MSI PRO H610M-E DDR4 Specifications

General

Form Factor	Micro-ATX
Chipset	Intel H610
Memory Type	DDR4
Memory Slots	2
Max Memory	64GB
Socket	LGA 1700
PCIe x16 Slots	1
PCIe x1 Slots	1
SATA Ports	4
M.2 Slots	1
Audio	Realtek ALC897 Codec
Video Outputs	HDMI, VGA
LAN	Realtek RTL8111H
USB Ports	6 (USB 2.0), 4 (USB 3.2 Gen1)
