14
30º30º

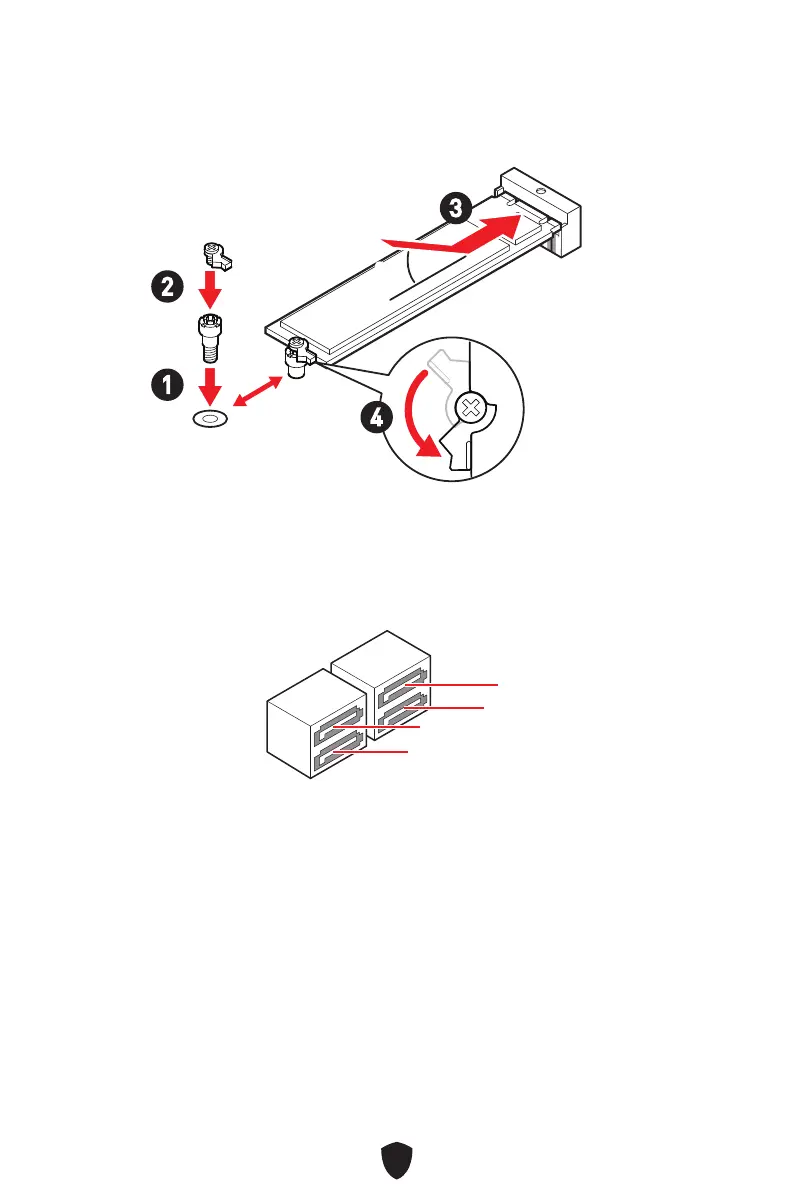

M2_1 : Slot M.2 (Touche M)
Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessous.
1
3
4
2
SATA5~8 : Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
Important
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
SATA8
SATA7
SATA6
SATA5
