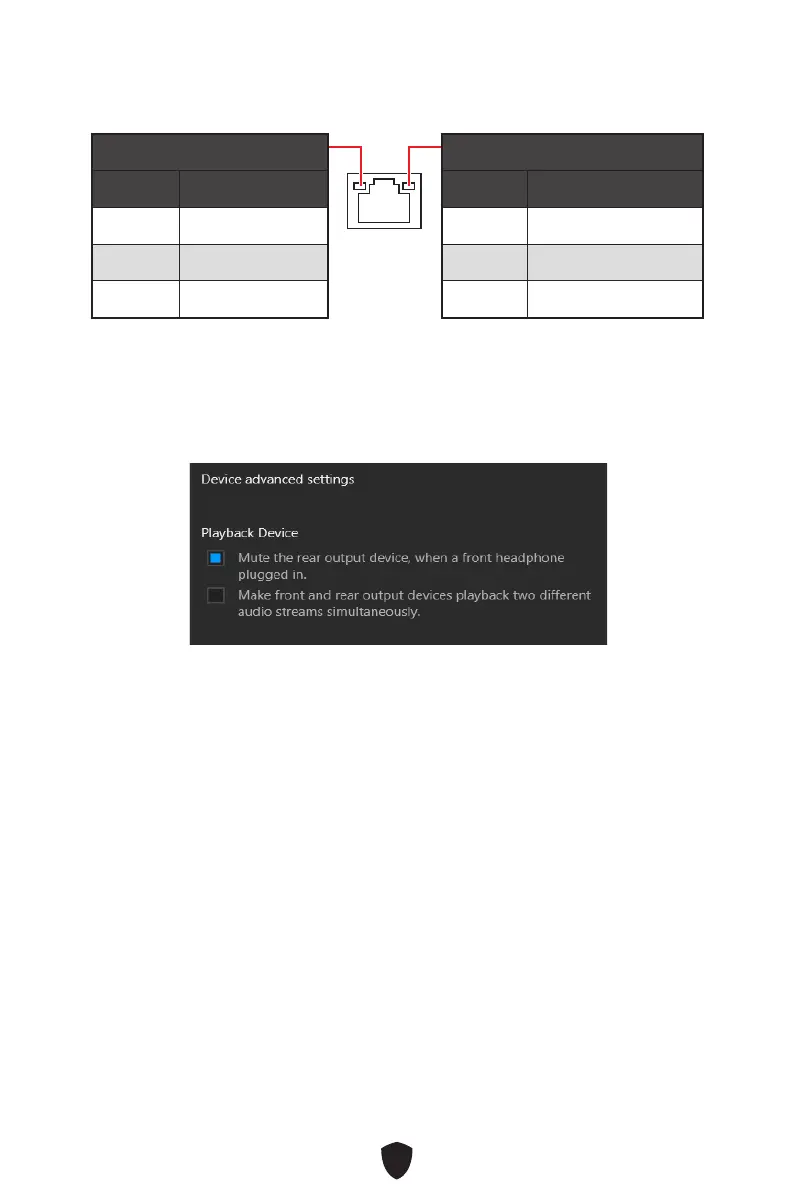

LAN Port LED Zustandstabelle
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Geschwindigkeit
Off (Aus) 10 Mbit/s
Grün 100 Mbit/s
Orange 1 Gbit/s
Audio 7.1-Kanal Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit
dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.
1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das Dialogfeld
zu öffnen.
2. Wählen Sie “Mute the rear output device” („die rückseitigen Ausgänge stumm
schalten“) aus, wenn ein Front-Kopfhörer eingesteckt wird.
3. Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und
am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint ein
Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.

MSI PRO H610M-E DDR4 Specifications

General

Form Factor	Micro-ATX
Chipset	Intel H610
Memory Type	DDR4
Memory Slots	2
Max Memory	64GB
Socket	LGA 1700
PCIe x16 Slots	1
PCIe x1 Slots	1
SATA Ports	4
M.2 Slots	1
Audio	Realtek ALC897 Codec
Video Outputs	HDMI, VGA
LAN	Realtek RTL8111H
USB Ports	6 (USB 2.0), 4 (USB 3.2 Gen1)
