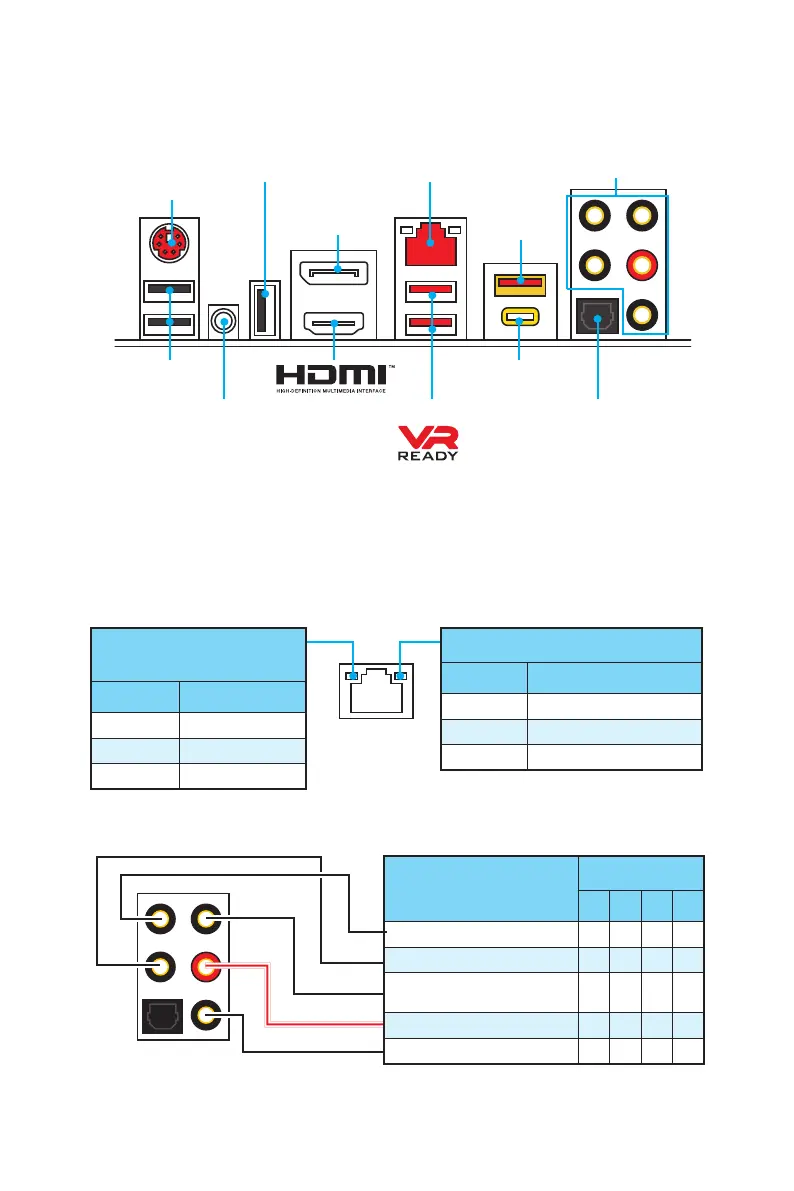

Panneau arrière Entrée/ Sortie
Panneau arrière Entrée/ Sortie
Port PS/2
USB 2.0
Ports Audio
USB 2.0/
BIOS FLASHBACK+
Bouton
Clear CMOS
DisplayPort
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Tableau explicatif de l’état de la LED du port LAN
Configuration des ports audio
LAN
USB 3.1 Gen1
Ports Audio
Canal
2 4 6 8
Sortie centre/ Caisson de basse ● ●
Sortie audio haut-parleur arrière ● ● ●
Ligne-entrée/ Sortie audio haut-
parleur côté
●
Ligne-sortie/ Sortie casque avant ● ● ● ●
Microphone entrée
(●: connecté, Espace : vide)
USB 3.1 Gen2
Type-C
USB 3.1 Gen2
Type-A
Sortie S/PDIF
optique
y Bouton Clear CMOS - Eteindre votre ordinateur. Appuyez sur le bouton CMOS
pendant environ 5-10 secondes pour remettre le BIOS aux valeurs par défaut.
y Port BIOS FLASHBACK+ - Veuillez vous référer à la page 40 pour en savoir plus sur
la mise à jour du BIOS avec BIOS FLASHBACK+.
