24
Компоненты материнской платы

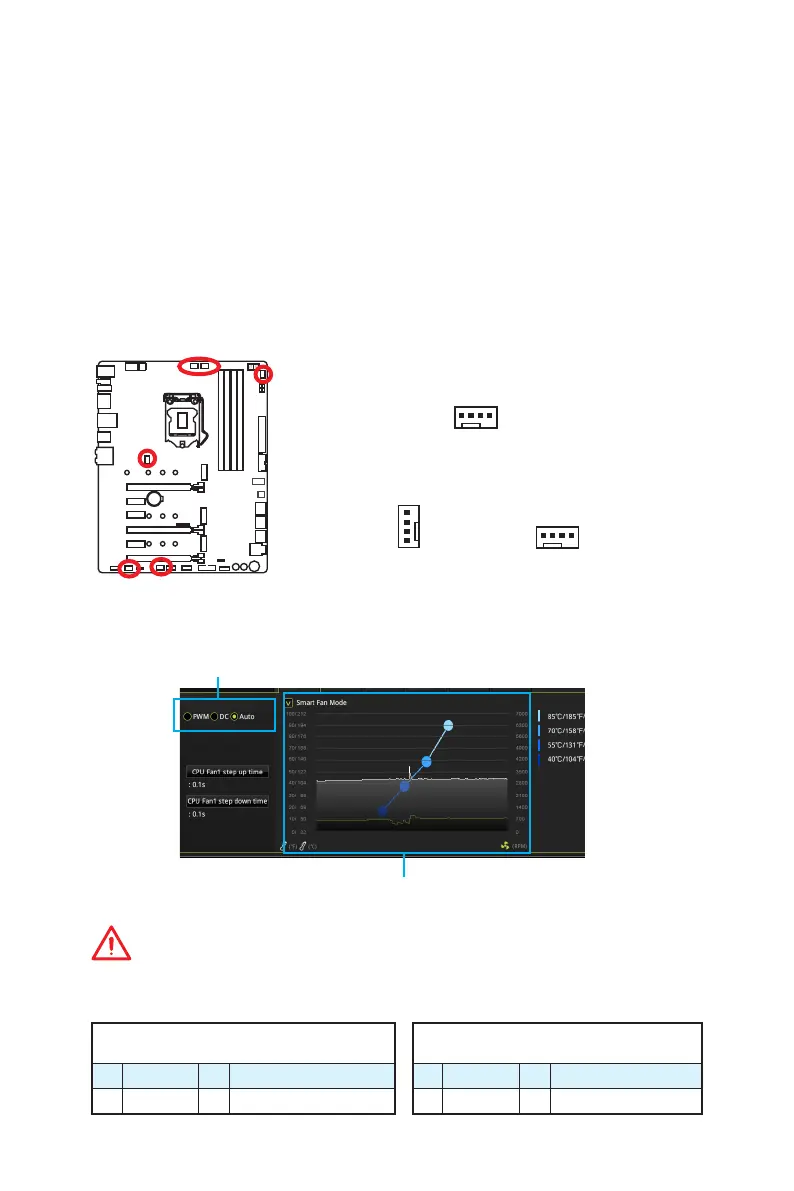

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным
напряжением 12В, а также контакт с сигналом управления скоростью
вращения. Управление скоростью вращения вентиляторов с управлением
постоянным током, осуществляется через соответсвующие разъемы
путем изменения величины напряжения. Поэтому, при подключении
3-х контактного (Non-PWM) вентилятора к разъему для вентилятора
PWM, скорость вентилятора всегда будет максимальной. Работа такого
вентилятора может оказаться достаточно шумной. Следуйте указаниям
ниже, чтобы настроить режим разъемов вентикатора в PWM или DC. Систем
также может автоматически определить режим работы вентикаторов.
Назначение контактов разъема для режима
PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для
режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Переключение режимов работы и скорости вращения вентилятора
В меню BIOS > HARDWARE MONITOR вы можете выбрать режим работы
вентилятора: PWM или DC и настроить его скорость вращения.
Выберите режим PWM или DC
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
Вы можете регулировать скорость вращения вентилятора в зависимости от
температуры процессора путем изменения положения градиентных точек.
1
CPU_FAN1/ PUMP _FAN1
Назначение контактов разъема для подключения вентилятора
Разъемы вентиляторов с автоматическим
определением режима работы
Разъем вентилятора с управлением
постоянным током по умолчанию
1
SYS_FAN1/ SYS_FAN4 SYS_FAN2/ SYS_FAN3
1
