Übersicht der Komponenten

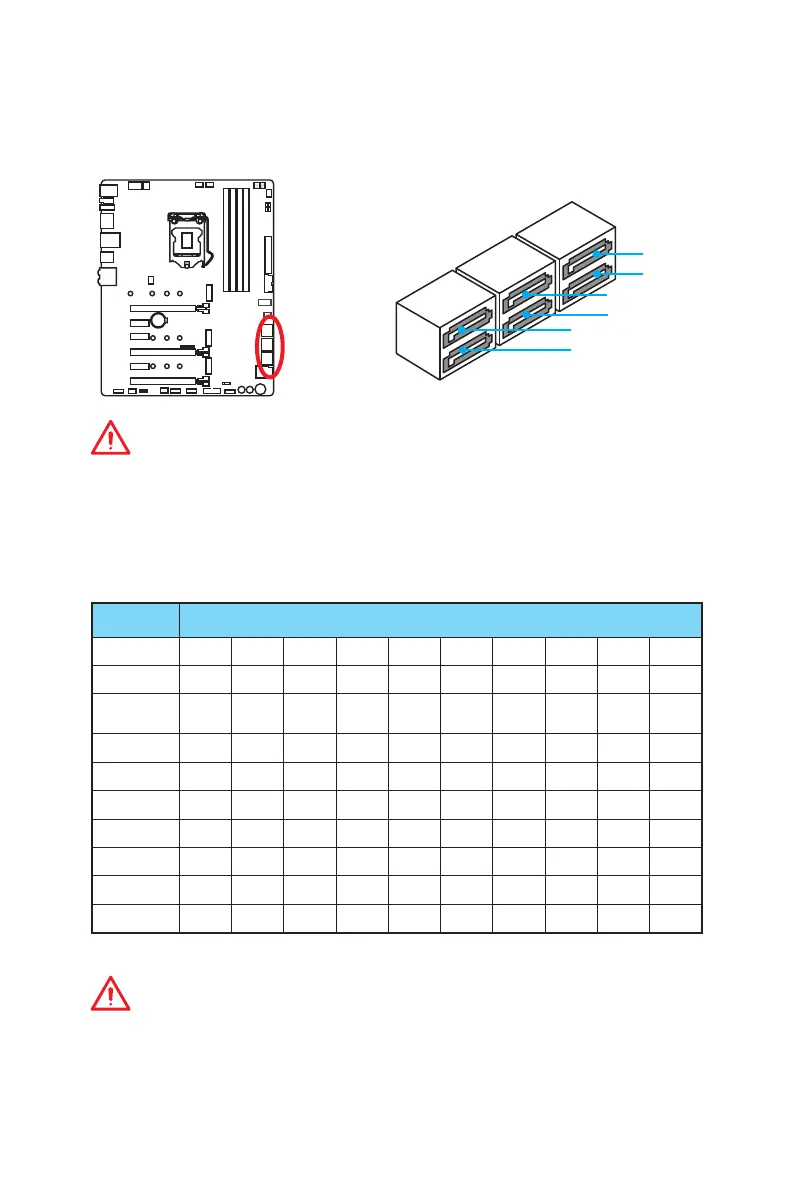

SATA1~6: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
SATA1
SATA2
SATA5
SATA6
SATA3
SATA4
Wichtig
y
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
y
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
Empfehlung für M.2, SATA & U.2 Kombinationen
Steckplatz Verfügbare SATA Anschlüsse
M2_1
PCIe ─ PCIe ─ PCIe SATA SATA SATA SATA SATA
M2_2
PCIe ─ PCIe PCIe PCIe PCIe ─ PCIe PCIe ─
M2_3
PCIe/
SATA
PCIe/
SATA
─ ─ ─
PCIe/
SATA
PCIe/
SATA
─ ─ ─
U2_1
─ ─ U.2 U.2 ─ ─ ─ U.2 ─ U.2
SATA1
✓ ✓ ✓ ✓ ✓ ─ ─ ─ ─ ─
SATA2
✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA3
✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA4
✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA5
─ ─ ─ ─ ✓ ─ ─ ─ ✓ ─
SATA6
─ ─ ─ ─ ✓ ─ ─ ─ ✓ ─
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, U.2: U.2 SSD,
✓: Verfügbar, ─: Nicht verfügbar)
Wichtig
M2_3, U2_1 und SATA5~6 teilen die dieselbe Bandbreite. Die U.2 und SATA5~6
Anschlüsse sein nicht verfügbar, wenn den M2_3 Steckplatz installiert ist.
