17
Компоненты материнской платы
Внимание!
y
Intel
®
RST поддерживает только PCIe M.2 SSD с
UEFI ROM.
y
Intel
®
Optane
™
Memory совместима с любыми
разъемами M.2.
M2_1~3: Разъем M.2 (Ключ M)
M2_1
M2_2
M2_3
1
2
3
30°
5

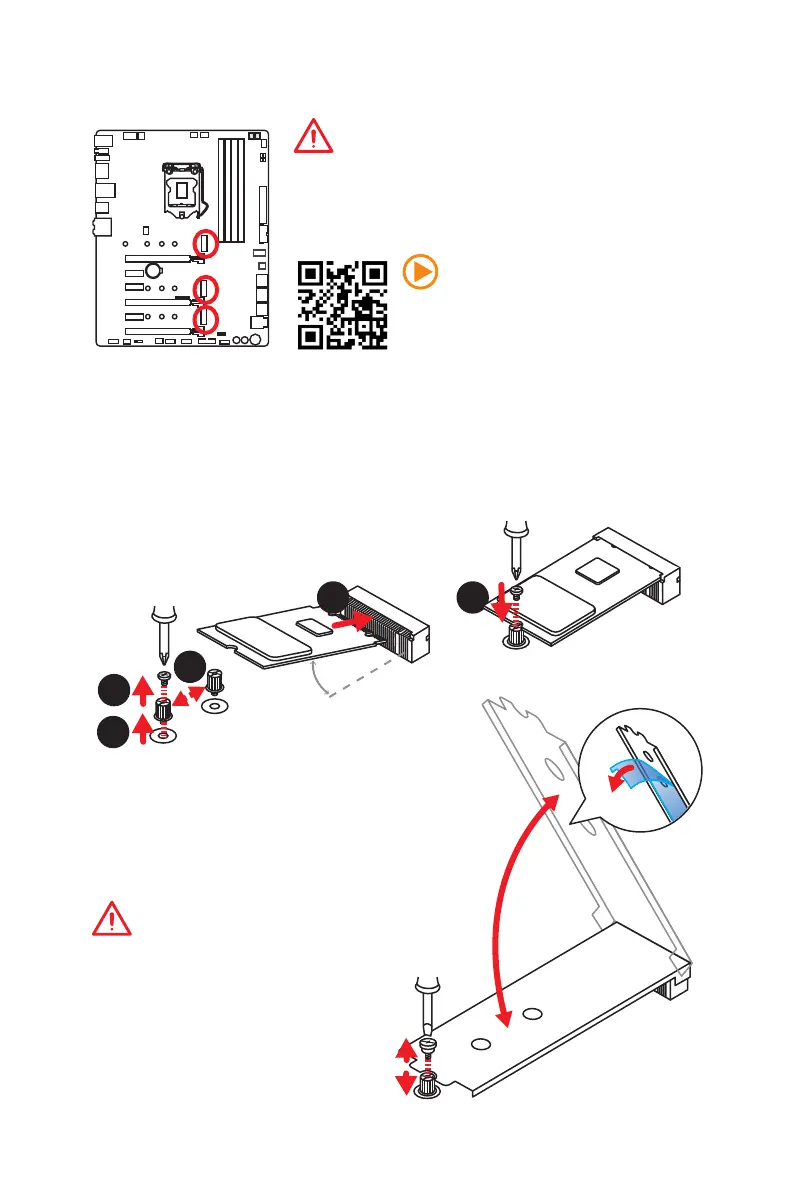

Установка модуля M.2
Использование M.2 shield
M.2 shield используется в качестве радиатора
охлаждения для рассеяния тепла от модуля M.2.
Перед установкой модуля M.2 в первый раз,
необходимо удалить винт, поднять крышку и
снять защитную пленку с термоинтерфейса.
Внимание!
Снимите M.2 shield, если вы не
планируете его использовать.
1. Выкрутите винт из стойки.
2. Выкрутите стойку.
3. Закрутите стойку в отверстие, на
расстоянии, соответствующем
длине вашего модуля М.2.
4. Вставьте модуль М.2 в разъем М.2
под углом 30 градусов.
5. Совместите винт с выемкой
на задней кромке модуля M.2
и закрутите его в стойку.
4
Видео Инструкция
Смотрите видео, чтобы узнать как
установить M.2 Shield.
https://youtu.be/b-N28ajX_C4
