MSI Z270 GAMING M7 - Задняя панель портов ввода; вывода; Таблица состояний индикатора порта LAN; Конфигурация портов Аудио

9

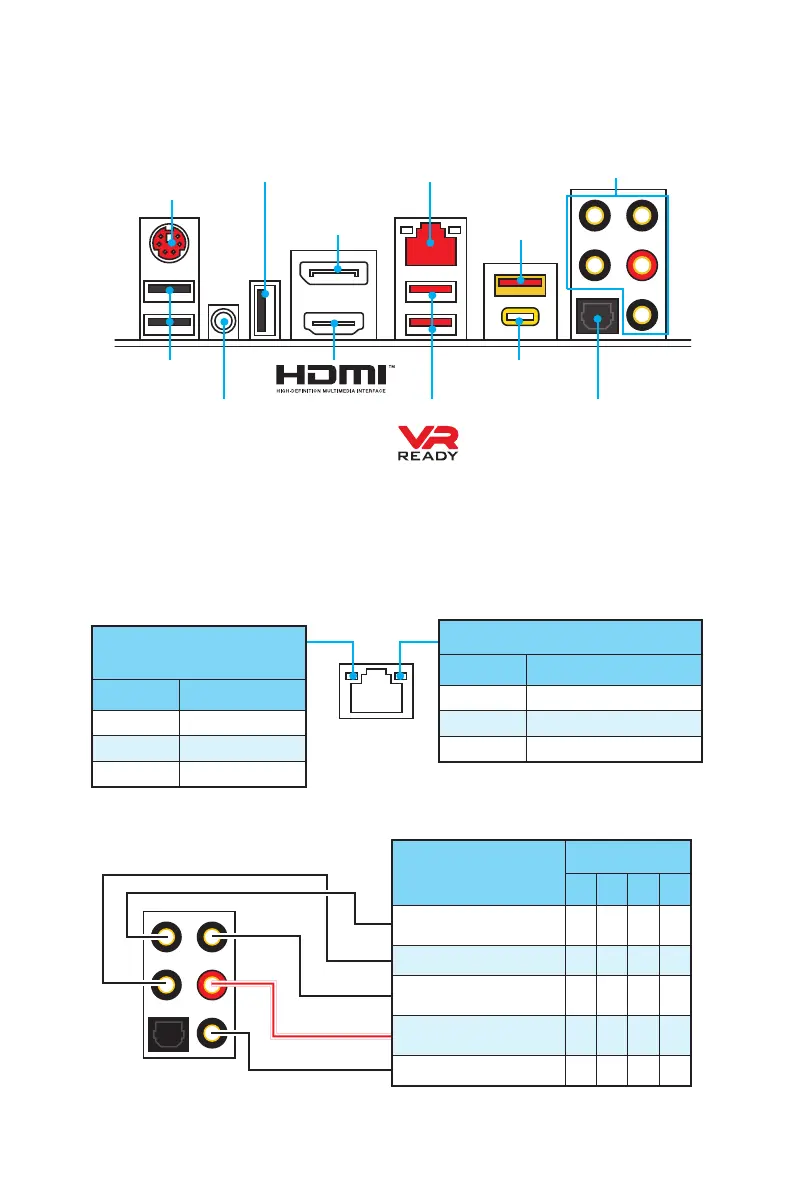

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Порт PS/2
USB 2.0
Порты Аудио
USB 2.0/
BIOS FLASHBACK+
Кнопка очистки
данных CMOS
DisplayPort
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
LAN
USB 3.1 Gen1
USB 3.1 Gen2
Type-C
USB 3.1 Gen2
Type-A
Оптический S/PDIF-Out
y Кнопка очистки данных CMOS - Выключите компьютер. Нажмите и
удерживайте кнопку очистки данных CMOS на 5-10 секунд для сброса
настройки BIOS по умолчанию.
y Порт BIOS FLASHBACK+ - Обратитесь к странице 39 для получения
информации о обновлении BIOS при помощи BIOS FLASHBACK+.
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, Пусто: не подключен)
