8
Zona 2 Zona 2
h
h
Zona 1
Zona 0
Zona 0
2.5 m
2.5 m
1.5 m 1.5 m2.0 m 2.0 m

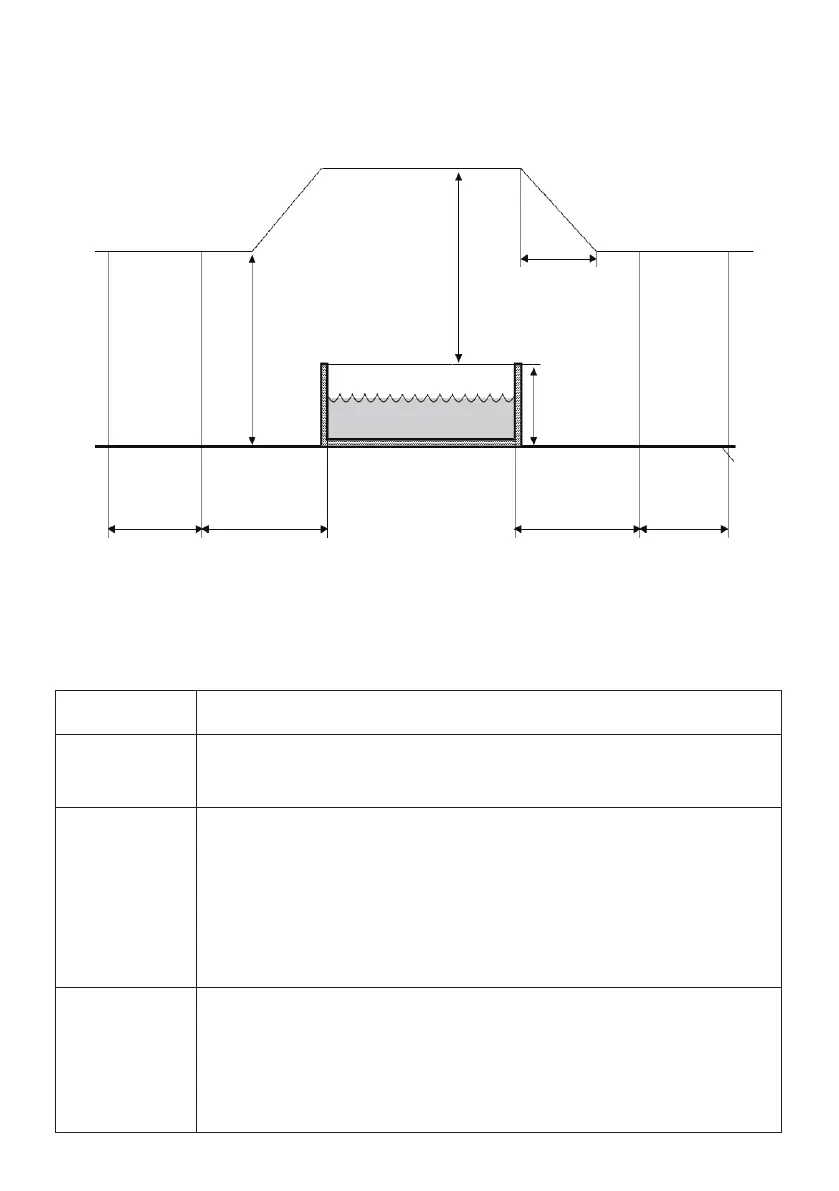

Advertencia: Los niveles de protección del agua del aparato son distintos en
diferentes zonas del producto. Consulte el esquema siguiente. (Los reglamentos
de instalación cumplen con IEC 60364-7-702)
NOTA-Las dimensiones de las zonas medidas están limitadas por paredes y
tabiques fijos.
Zonas
Zona 0
Zona 1
Zona 2
Descripción de las zonas
La zona 0 es la parte interna de la cuenca, incluyendo cualquier
hueco en sus paredes o suelos.
La zona 1 está limitada por
• Zona 0
• Un plano vertical a 2m del borde de la cuenca
• El suelo o la superficie que ocuparán las personas
• El plano horizontal a 2,5 m sobre el suelo o la superficie
La zona 2 está limitada por
• Plano vertical exterior de la zona 1 y plano paralelo a 1,5 m
del primero.
• Por el suelo o superficie que ocupar án las personas.
