Servkio

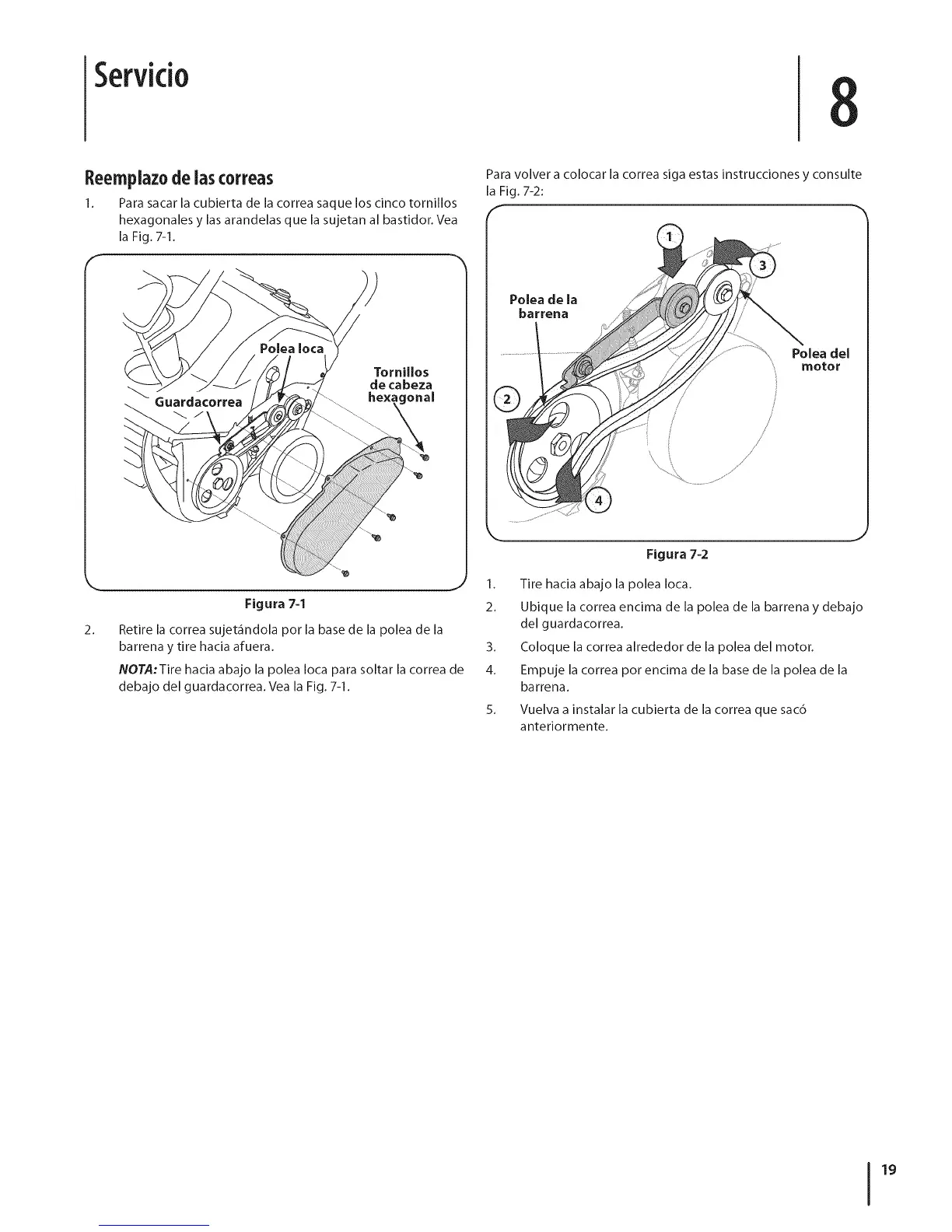

Reempiazode ias¢orreas
1. Para sacar la cubierta de la correa saque los cinco tomillos
hexagonales y las arandelas que la sujetan al bastidor. Vea
la Fig. 7-1.
Tornilios
de cabeza
hexagonal
2.
Figura 7-1
Retire la correa sujet_ndola por la base de la polea de la
barrena y tire hacia afuera.
NOTA:Tire hacia abajo la polea Ioca para soltar la correa de
debajo del guardacorrea. Vea la Fig. 7-1.
Para volver a colocar la correa siga estas instrucciones y consulte
la Fig, 7-2:
F
Polea de la
barrena
Polea del
motor
1.
2.
J
Figura 7-2
Tire hacia abajo la polea Ioca.
Ubique la correa encima de la polea de la barrena y debajo
del guardacorrea.
3. Coloque la correa alrededor de la polea del motor.
4. Empuje la correa pot encima de la base de la polea de la
barrena.
5. Vuelva a instalar la cubierta de la correa que sac6
anteriormente.
19
