Napoleon BUILT-IN Series - Dimensions Découpées

ATTENTION! Le cadre de l’armoire, l’armoire et le dessus du comptoir DOIVENT être faits d’un matériau
incombustible lorsque l’appareil n’est pas installé avec la doublure à dégagement zéro correspondant à votre
appareil. Reportez-vous à la liste de pièces de votre Guide d'Assemblage pour des informations spécifiques.
!
MODEL
DIMENSIONS D'OUVERTURE (POUCES / CM)
DIMENSIONS D'OUVERTURE (POUCES / CM)
INSTALLATION DE DOUBLURE ZÉRO CLEARNACE
W X D H W X D H
BIG32 / BI32
Min. 30 / 76.2 33.50 / 85.1 19.4 / 49.3 10.25 / 26.0 34 / 86.4
35.38 / 89.9
21.38 / 54.3 10.38 / 26.4
Max. 32 / 81.3 - 19.75 / 50.2 - - - - -
BIG38
Min. 36 / 91.4 39.50 / 100.3 19.4 / 49.3 10.25 / 26.0 40 / 101.6
41.38 / 105.1
21.38 / 54.3 10.38 / 26.4
Max. 38 / 96.5 - 19.75 / 50.2 - - - - -
BIG44
Min. 42 / 106.7 45.50 / 115.6 19.4 / 49.3 10.25 / 26.0 46 / 116.8
47.38 / 120.3
21.38 / 54.3 10.38 / 26.4
Max. 44 / 111.8 - 19.75 / 50.2 - - - - -
BIB18
Min. 18 / 45.7 21.50 / 54.6 19.4 / 49.3 10.25 / 26.0 22 / 55.9
23.38 / 59.4
21.38 / 54.3 10.38 / 26.4
Max. 20 / 50.8 - 19.75 / 50.2 - - -- - -
BIB12 / BI12
Min. 12 / 30.5 15.50 / 39.4 19.4 / 49.3 10.25 / 26.0 16 / 40.6
17.38 / 44.1
21.38 / 54.3 10.38 / 26.4
Max. 14 / 35.6 - 19.75 / 50.2 - - - -
BIB10 / BI10
Min. 10 / 25.4 - 18.75 / 47.6 6 / 15.2 - - - -
Max. 12 / 30.5 - 20.75 / 52.7 - - - - -
Comptoir non
combustible
32
| Pour commencer
Napoleon.com | Série BUILT-IN
32
| Pour commencer
Pour commencer

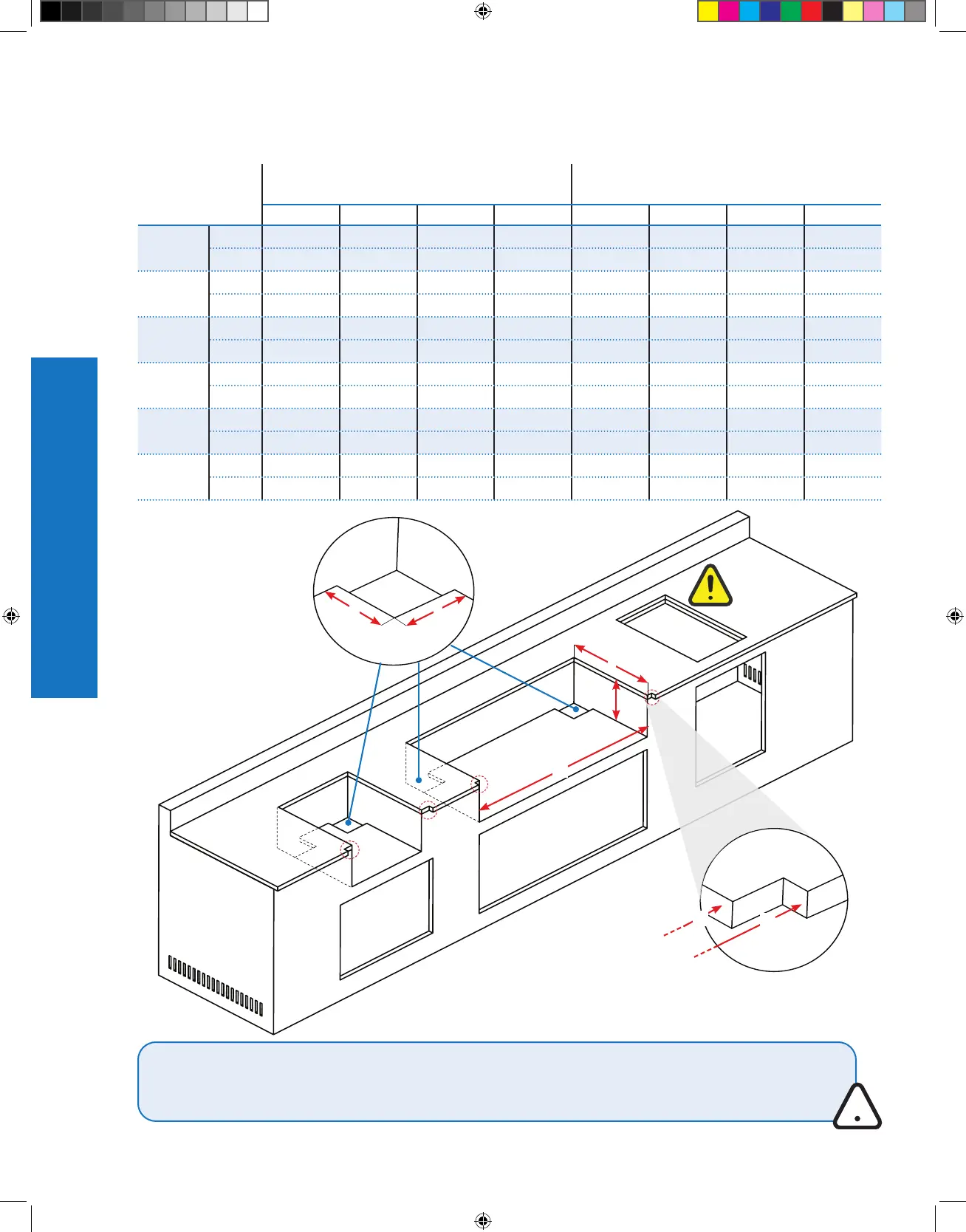

dimenSionS découpéeS
Minimum 10
pouces carrés
de ventilation
(64,5 cm)
D
A
B
A = 6.5" (16.5 CM)
B = 6.5" (16.5 CM)
