33Installation de la tuyauterie du circuit

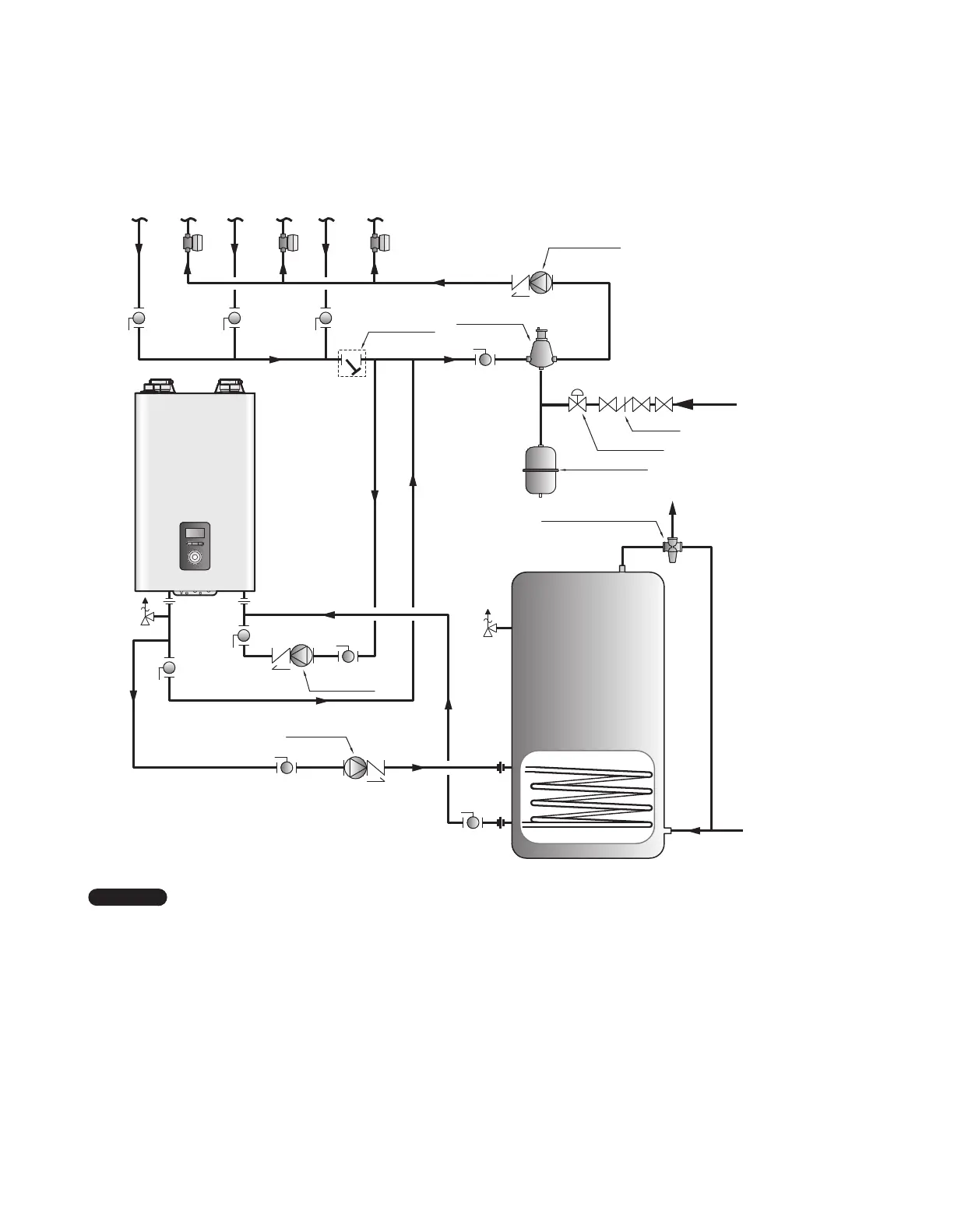

3.5.5 Application de système - Système d’eau chaude sanitaire avec réservoir indirect (tuyauterie principale/
secondaire)
Eau d’appoint
Disconnecteur hydraulique
Soupape réductrice de pression
Sortie d’eau
chaude
sanitaire
Arrivée
d’eau
chaude
sanitaire
Réservoir
indirect
Valve mélangeur pour
prévenir l’entartrage
Pompe du
système
Pompe de
chaudière
Pompe ECS
Filtre de
retour
Réservoir
d’expansion
Séparateur
d’air
Remarque
●
Les schémas d’applications expliquent uniquement le concept de tuyauterie du circuit.
●
Installer un filtre dans le retour du système pour retirer les objets étrangers du système. Ces objets pourraient entraîner
un fonctionnement anormal du système.
●
Reportez-vous à «3.3 Remplir le système» de la page 27 pour connaître les raccords d’eau d’appoint et consultez les
exigences des codes locaux pour assurer la conformité.
●
Utilisez une pompe avec clapet antiretour intégré ou installez un clapet antiretour sur la sortie de la pompe.
●
Pour connaître les raccords de câblage, reportez-vous à «3.6.10 Schéma de câblage - Système d’eau chaude domestique
avec réservoir indirect» à la page 43.
