63Installation d’un système en cascade
Lors de l’installation d’un système en cascade, tenez compte de la conception du système et des caractéristiques du site d’installation.
Conformez-vous à tous les codes et règlements locaux, ainsi qu’aux consignes d’installation de la chaudière. Les sections suivantes décrivent
des éléments supplémentaires spécifiques à l’installation des systèmes en cascade et dont vous devez tenir compte. Lisez attentivement ces
sections avant de concevoir ou d’installer le système.
8.1 Raccordement de l’alimentation en eau
Plusieurs possibilités s’offrent à vous pour raccorder un système en cascade avec chaudières. Les options présentées ne sont que des
exemples. La configuration que vous choisissez dépendra du site d’installation, des codes de construction locaux et d’autres facteurs.
Conformez-vous à tous les règlements applicables lorsque vous installez un système en cascade.
Vous pouvez raccorder jusqu’à 16chaudières pour répondre à une forte demande en chauffage. Voici quelques possibilités de
raccordement:
●

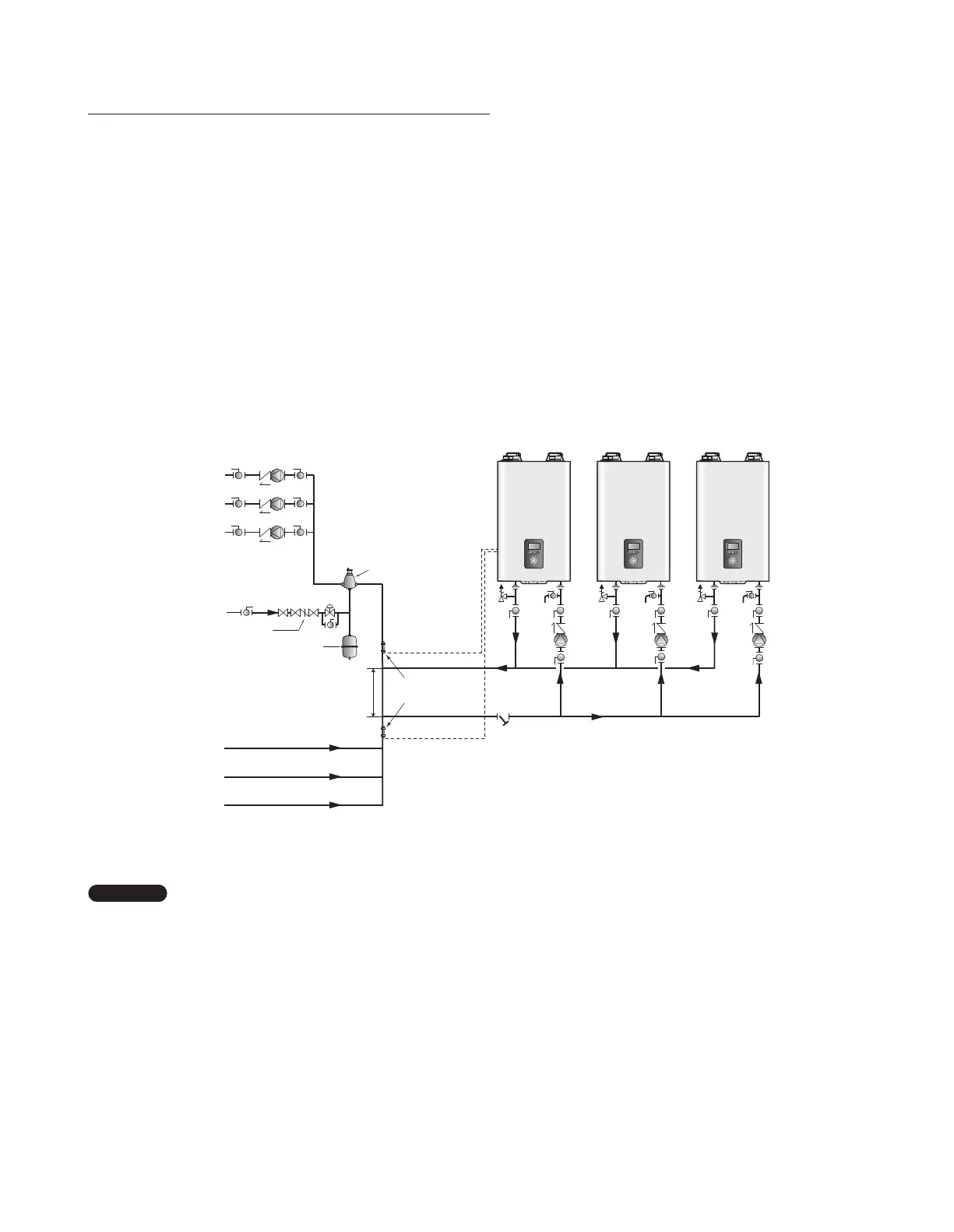

Exemples d’un système en cascade de base
Maximum
de 30 cm
(12po)
Séparateur d’air
Secondaire 2
Secondaire 1
Central
Capteurs de
température (requis)
Eau froide
Alimentation
Retour
Dispositif anti-retour
Réservoir
d’expansion
[NFB-175/200]
Remarque
●
Les schémas d’applications expliquent uniquement le concept de tuyauterie du circuit.
●
Installer un filtre dans le retour du système pour retirer les objets étrangers du système. Ces objets pourraient entraîner
un fonctionnement anormal du système.
●
Reportez-vous à «3.3 Remplir le système» de la page 27 pour connaître les raccords d’eau d’appoint et consultez les
exigences des codes locaux pour assurer la conformité.
●
Utilisez des pompes avec clapets antiretour intégrés ou installez des clapets antiretour sur les sorties des pompes.
●
Un capteur de température d’alimentation (inclus dans l’emballage)/de retour (accessoire) de Navien doit être installé
pour l’utilisation en cascade du système.
●
Réglez les paramètres à partir de l’appareil principal, car le fonctionnement en cascade du système utilise seulement les
réglages de l’appareil principal. Les modifications des réglages apportées aux appareils secondaires sont ignorées.
●
Reportez-vous à la section «Configuration d’un système en cascade» à la page 97 pour faire des réglages aux
paramètres d’installation de la chaudière. Par défaut, des chaudières doivent être ajoutées au système quand la capacité
en entrée dépasse 70%, et des chaudières doivent être retirées quand la capacité en entrée descend en bas de 30%.
