Instructions d’installation du capteur de température externe
●
Évitez les endroits où la température varie beaucoup en raison
de la lumière directe du soleil et qui ne sont donc peut-être pas
représentatifs de la véritable température externe.
●
Le meilleur emplacement pour installer le capteur de
température est sous les gouttières, du côté nord ou nord-est
d’une structure, où il sera protégé contre la lumière directe du
soleil.
●
Évitez de placer le capteur à proximité de sources de chaleur
susceptibles d’affecter la détection correcte de la température
(ventilateurs, évacuations, évents, lampes).
●
Évitez d’installer le capteur dans un endroit où il sera soumis à
une humidité excessive.
●
Utilisez un câblage de calibre18 (câblage de thermostat) sans
jonction de fil (sauf au niveau du raccordement au faisceau de
l’appareil comprenant un fil conducteur bleu).
●
Veillez à éviter toute interférence électromagnétique
potentielle en acheminant le fil séparément des sources
potentielles comme un câblage haute tension. Le cas échéant,
utilisez un câble blindé.
●
Avant de fermer le bouchon, vérifiez que les raccordements du
câblage ont été effectués en toute sécurité.
●
Le capteur est un appareil étanche.
●
Tout dommage pourra exiger le remplacement de l’ensemble
de la pièce.
12.4 Capteur de température externe
Installation du capteur de température externe
1. Sortez le corps du capteur du bouchon.
2. Fixez-le au mur à l’aide des vis/fixations fournies avec
l’appareil.
3. Faites passer les fils dans l’ouverture du passe-fil du corps de
l’appareil.
4. Connectez les fils au bloc de jonction.
5. Fixez le bouchon au corps.

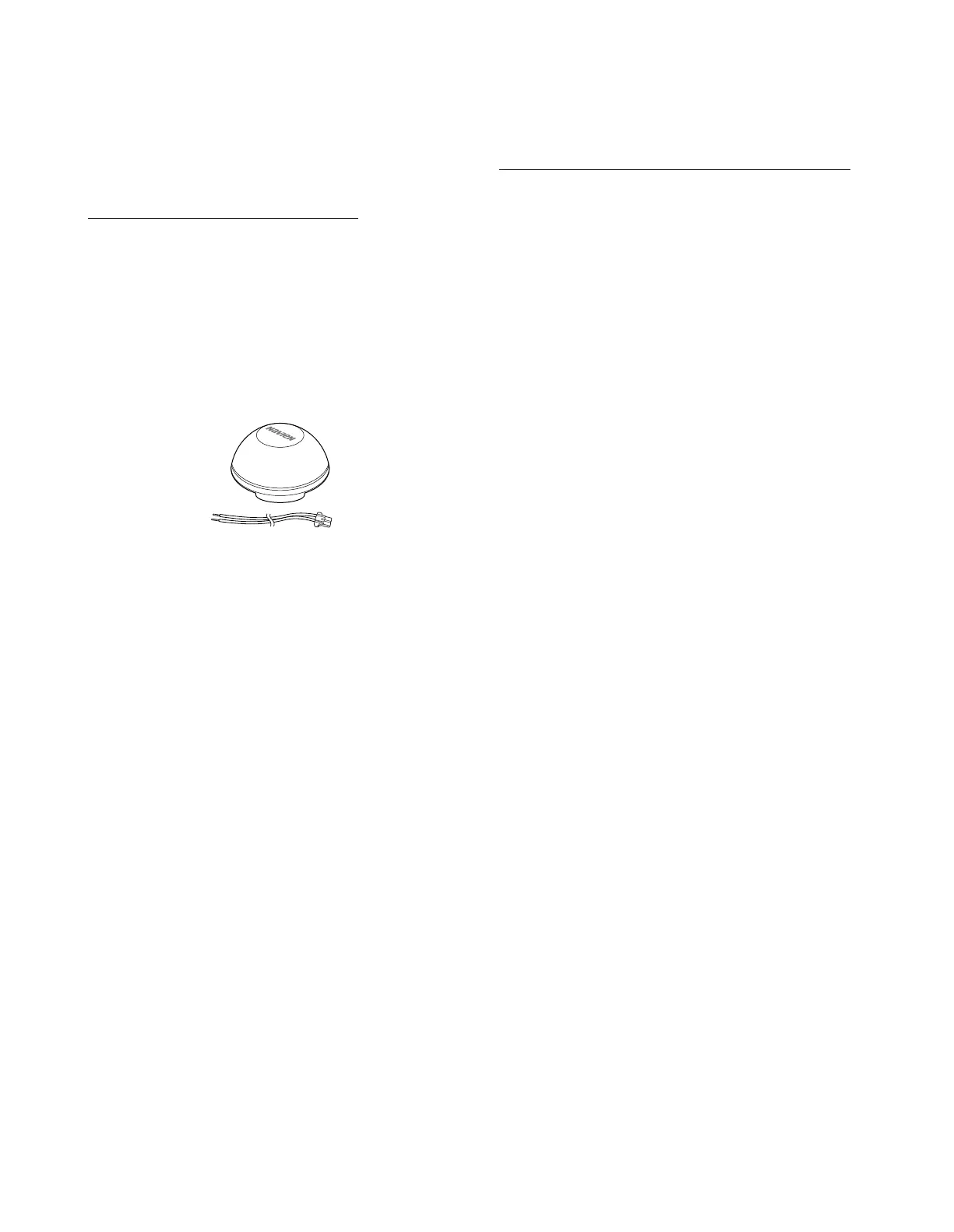

Kit de capteur de température externe Navien
