67Installation d’un système en cascade
8.1.1 Grosseurs de tuyau et éléments dont il faut
tenir compte
Lors du raccordement d’un système en cascade, tenez compte
des diamètres de tuyaux et des débits suivants. Notez que les
débits supérieurs à 1,22m/s (4pi/s) peuvent entraîner une érosion
des tuyaux ou un bruit d’écoulement. Ces spécifications peuvent
varier selon les conditions d’installation.
NFB-175
Qté
Débit (gallons par
minute)
@ -6 °C (20°F) ΔT
Tailles de tuyaux
recommandées pour les
chaudières (0,61-1,22m/s
[2-4 ft/s])
2 32,2 12,70 cm (2 po)
3 48,3 6,35 cm (2,5 po)
4 64,4 12,70 cm (3 po)
5 80,5 12,70 cm (3 po)
6 96,6 8,89 cm (3,5 po)
7 112,7 8,89 cm (3,5 po)
8 128,8 12,70 cm (4 po)
9 144,9 12,70 cm (4 po)
10 161 12,70 cm (4 po)
11 177,1 12,70 cm (5 po)
12 193,2 30cm (5po)
13 209,3 12,70 cm (5 po)
14 225,4 12,70 cm (5 po)
15 241,5 12,70 cm (5 po)
16 257,6 12,70 cm (6 po)
NFB-200
Qté
Débit (gallons par
minute)
@ -6 °C (20°F) ΔT
Tailles de tuyaux
recommandées pour les
chaudières (0,61-1,22m/s
[2-4 ft/s])
2 36,6 12,70 cm (2 po)
3 54,9 6,35 cm (2,5 po)
4 73,2 12,70 cm (3 po)
5 91,5 8,89 cm (3,5 po)
6 109,8 8,89 cm (3,5 po)
7 128,1 12,70 cm (4 po)
8 146,4 12,70 cm (4 po)
9 164,7 12,70 cm (5 po)
10 183 12,70 cm (5 po)
11 201,3 12,70 cm (5 po)
12 219,6 12,70 cm (5 po)
13 237,9 12,70 cm (5 po)
Qté
Débit (gallons par
minute)
@ -6 °C (20°F) ΔT
Tailles de tuyaux
recommandées pour les
chaudières (0,61-1,22m/s
[2-4 ft/s])
14 256,2 12,70 cm (6 po)
15 274,5 12,70 cm (6 po)
16 292,8 12,70 cm (6 po)
8.2 Raccordement des câbles de
communication
Jusqu’à 16chaudières peuvent être raccordées avec les câbles
de communication Ready-Link de Navien. Sélectionnez une des
chaudières du système en cascade en tant qu’appareil principal,
avant d’y raccorder les autres chaudières en tant qu’appareils
secondaires. Avant de procéder au raccordement, assurez-vous
que l’alimentation électrique de toutes les chaudières est coupée.

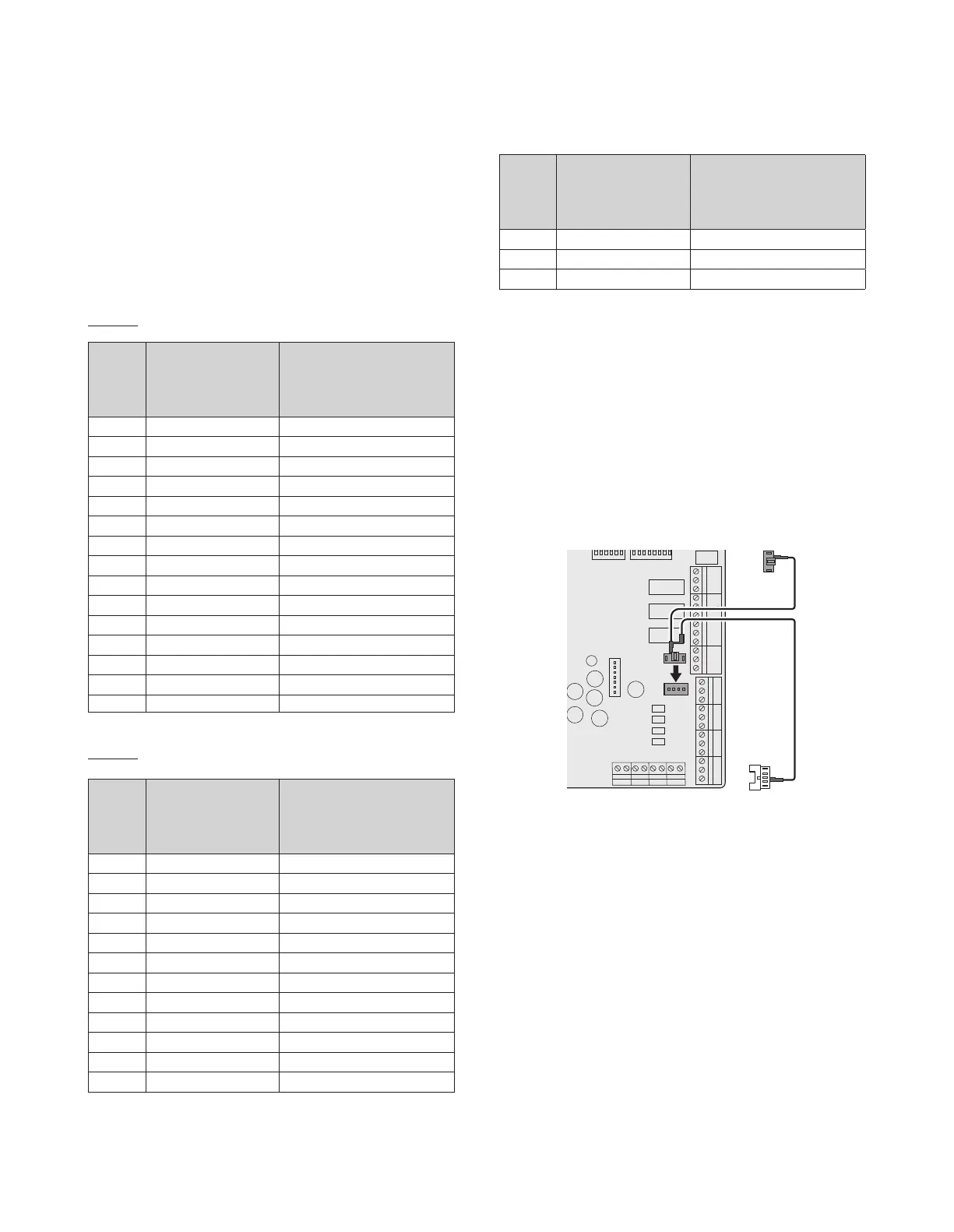

Branchez les câbles Ready-Link à la plaquette de connexion CNK1:
NC
NC
COM
NC
NC
COM
LWCO
AC24VL
AC24VN
NC
NC
COM
ZONE1ZONE2ZONE3
COM
NC
NC
ZONE1
COM
NC
NC
ZONE2
COM
NC
NC
ZONE3
AC24VN
SUPPLY RETURN OUTDOOR DHW TANK
AC24VL
LWCO
R
W
C
R
W
C
R
W
C
R
W
C
8.2.1 Configuration des paramètres de
communication
Une fois les câbles de communicationReady-Link branchés,
rétablissez l’alimentation de la chaudière et mettez toutes les
chaudières sous tension avec le bouton marche/arrêt.
Reportez-vous à la section «11.4.4 Configuration d’un système en
cascade» pour configurer les paramètres de communication.
