34 Installation de la tuyauterie du circuit

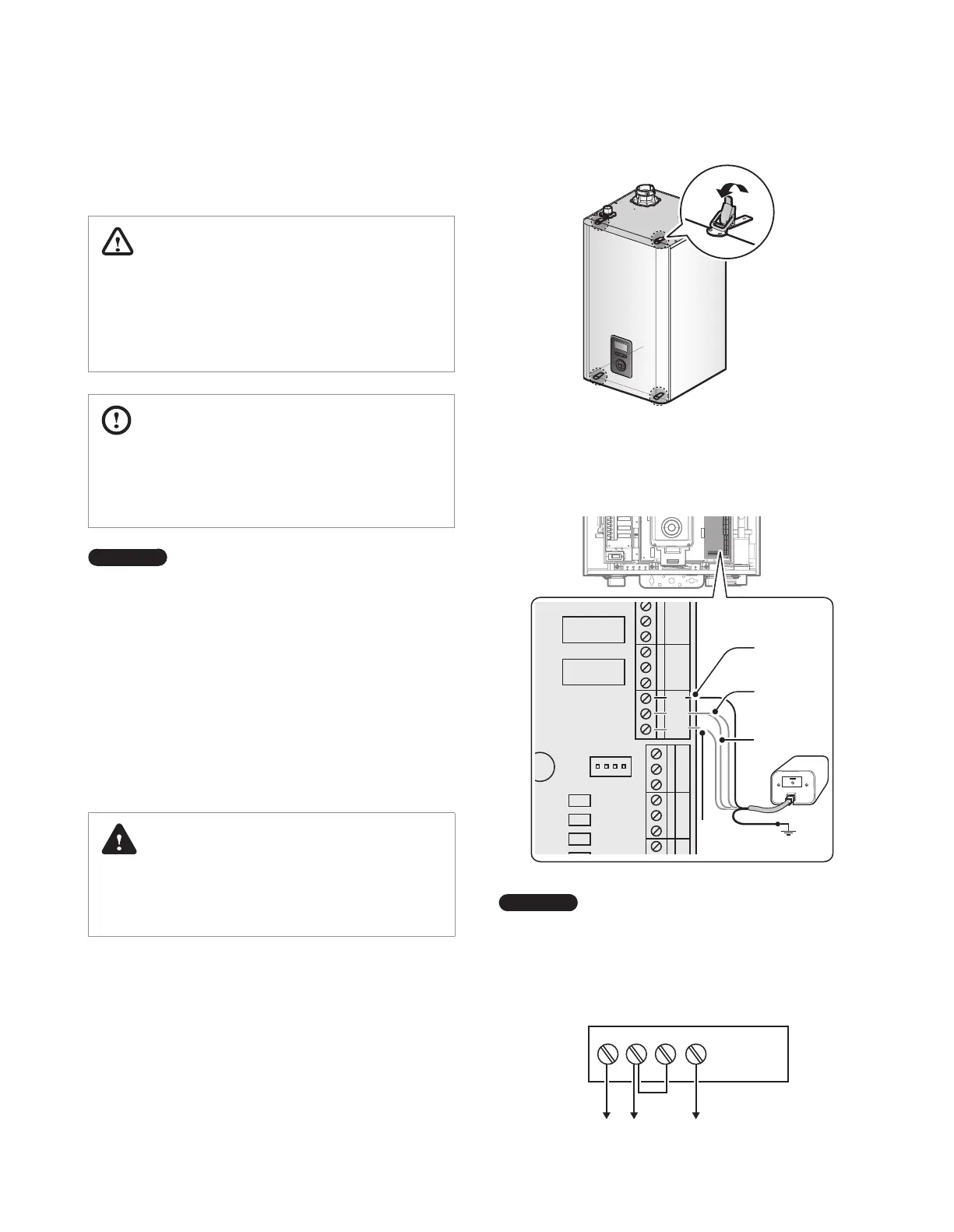

3.6.2 Schéma de câblage - interrupteur à faible
niveau d’eau (LWCO)
COM
NO
ZONE2
COM
NO
NC
ZONE3
AC24VN
AC24VL
LWCO
R
W
C
R
W
C
C
Neutre
Ligne
Ligne
LWCO
LWCO
Remarque
La chaudière fournit une tension de 24VCA aux
bornes d’alimentation de l’interrupteur à faible
niveau d’eau (LWCO) (CNC3).
Pour les interrupteurs à faible niveau d’eau de type terminal, une
méthode de câblage typique est indiquée ci-dessous (tension
identique pour le circuit du brûleur et de contrôle):
LWCO
Terminals
Neutral
Jumper
Line LWCO
To Boiler LWCO Terminals
3.6 Exemples de raccordements
électriques
ATTENTION
Un mauvais raccordement de l’alimentation électrique peut
provoquer une décharge électrique et une électrocution.
Suivez tous les codes d’électricité applicables de l’autorité
locale compétente. Le raccordement des composants
électriques doit être uniquement effectué par un professionnel
agréé.
MISE EN GARDE
Lorsque vous effectuez des opérations sur les contrôles,
étiquetez tous les fils avant de les débrancher. Les erreurs de
câblage peuvent entraîner un fonctionnement anormal et
dangereux. Vérifiez le bon fonctionnement de l’appareil après
tout entretien.
Remarque
L’installation doit être conforme au National
Electrical Code et à tous les autres règlements et
codes locaux, provinciaux, nationaux ou de l’État.
Au Canada: norme CSAC22.1, Code canadien de
l’électricité, Partie1, et tout autre code local.
Le câblage doit être conforme N.E.C. Classe1. Si
l’un des fils originaux fournis avec la chaudière
doit être remplacé, utilisez seulement un fil de
type 105°C ou l’équivalent.
L’alimentation électrique de la chaudière doit
être mise à la terre conformément au National
Electrical Code ANSI/NFPA 70 – dernière édition.
3.6.1 Accès aux plaquettes de connexions
DANGER
Vous devez vous assurer que la chaudière est déconnectée
de l’alimentation électrique avant d’effectuer tout entretien à
l’intérieur de la chaudière, tout particulièrement lorsque celui-
ci porte sur les plaquettes de connexions électriques.
Pour accéder au PCB, suivez attentivement les étapes ci-dessous:
1. Coupez l’alimentation électrique de la chaudière.
2. Ouvrez les 4crochets (2 dans le haut et 2 dans le bas) pour
retirer le couvercle avant et accéder aux composants internes.
