64 Installation d’un système en cascade
●

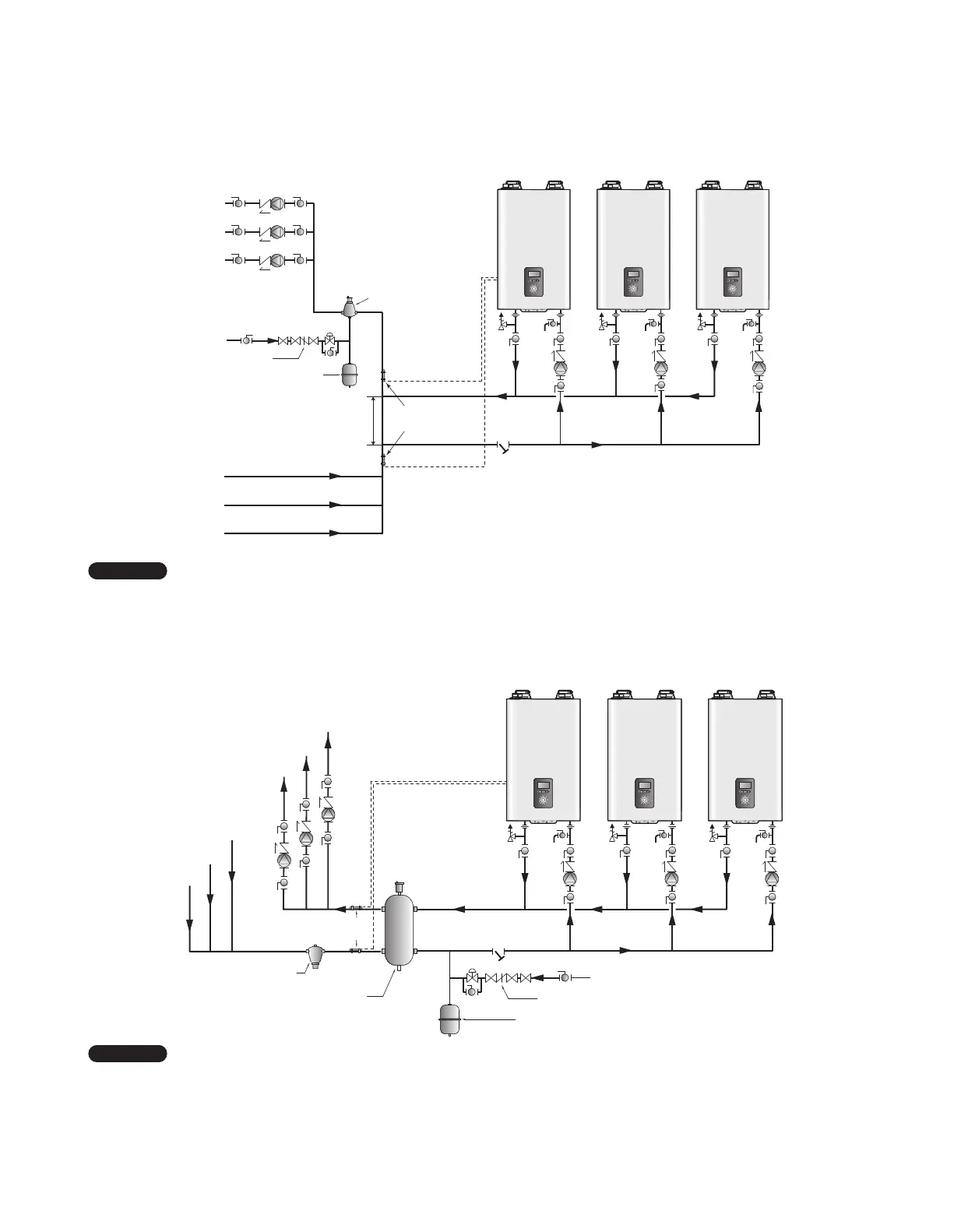

Application 1 - Système en cascade avec T rapprochés
30 cm
(12po)
maximum
Séparateur d’air
Secondaire 2Secondaire 1
Central
Capteurs de
température (requis)
Eau froide
Alimentation
Retour
Dispositif anti-retour
Réservoir d’expansion
Remarque
●
Raccordez la demande de chauffage des locaux CL (thermostat CL ou contrôleur de zone) à l’appareil principal.
●
Raccordez les capteurs d’alimentation/de retour aux terminaux SUPPLY et RETURN de la plaquette de connexion CNT1/2
sur la carte PCB de l’appareil principal.
●
Raccordez le capteur extérieur (en option) à l’appareil principal.
●
Installez les pompes du système sur les appareils (principal et secondaires) tel que requis par la configuration du système.
●
Application 2 - Système en cascade avec séparateur d’eau
Secondaire 2
Secondaire 1
Central
Eau froide
Alimentation
Retour
Collecteur de saleté
Séparateur eau/air
Dispositif anti-retour
Réservoir d’expansion
Capteurs de
température (requis)
Remarque
●
Raccordez la demande de chauffage des locaux CL (thermostat CL ou contrôleur de zone) à l’appareil principal.
●
Raccordez les capteurs d’alimentation/de retour aux terminaux SUPPLY et RETURN de la plaquette de connexion CNT1 sur
la carte PCB de l’appareil principal.
●
Raccordez le capteur extérieur (en option) à l’appareil principal.
●
Installez les pompes du système sur les appareils (principal et secondaires) tel que requis par la configuration du système.
●
Raccordez les pompes de zone à l’appareil principal ou au contrôleur de zone.
