À propos de la chaudière 41

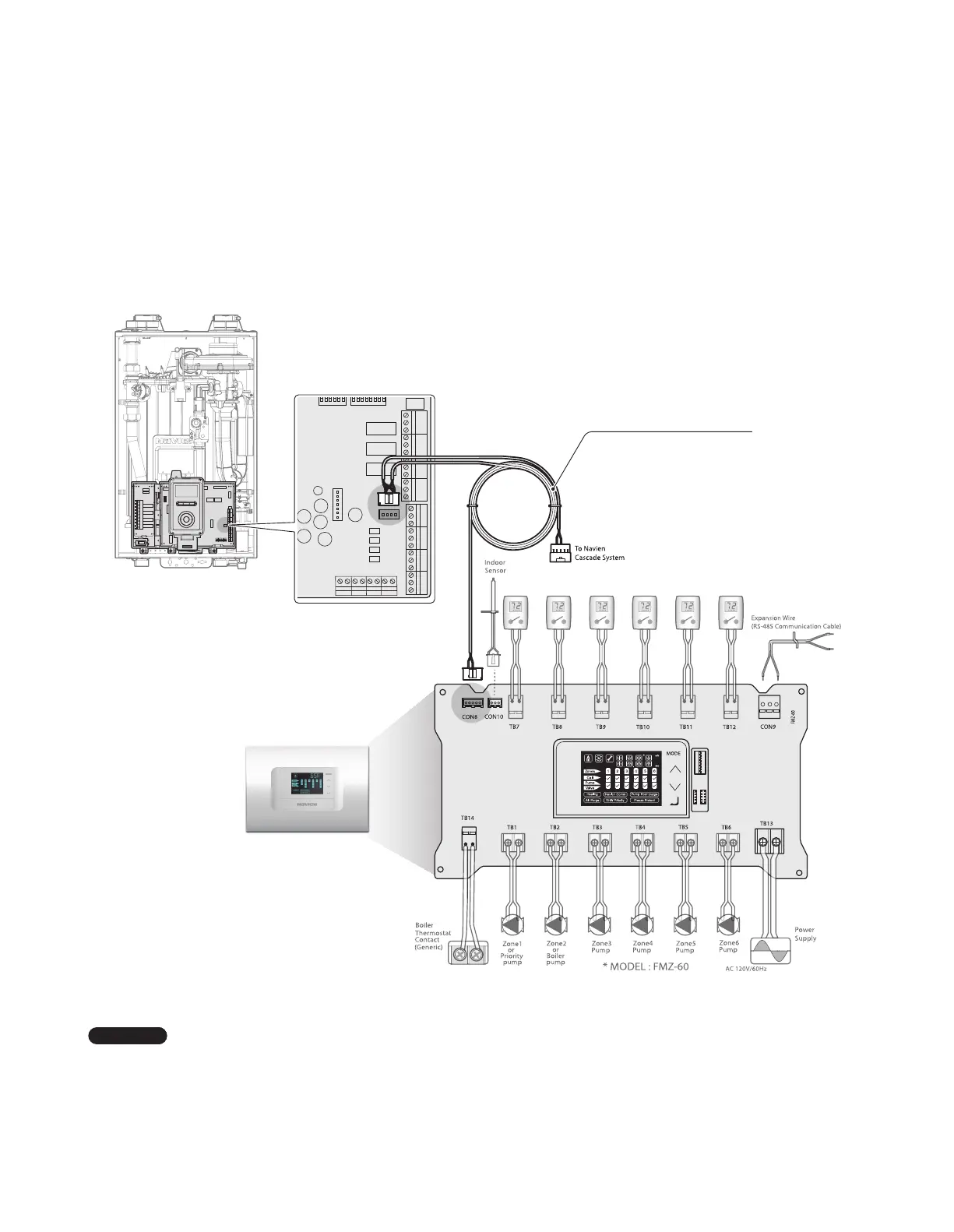

3.6.6 Schéma de câblage - SmartZone + de Navien
Le contrôleur SmartZone + de Navien peut être utilisé avec les chaudières NFB pour faire fonctionner un système de chauffage couvrant plus
de 3zones.
Lorsque des chaudières Navien sont utilisées avec le contrôleur de pompe de zone Smartzone+, un lien de communication de données par
câble RS-485 est créé par la connexion Ready-link. Ceci permet au contrôleur et à la chaudière de partager les données de fonctionnement et
de contrôler les zones efficacement un minimisant le fonctionnement de pompe inutile. Ce lien de communication permet aussi un contrôle
optimal de l’environnement afin de le protéger contre le gel.
NC
NC
COM
NC
NC
COM
LWCO
AC24VL
AC24VN
NC
NC
COM
ZONE1ZONE2ZONE3
COM
NO
NC
ZONE1
COM
NO
NC
ZONE2
COM
NO
NC
ZONE3
AC24VN
SUPPLY RETURN OUTDOOR DHW TANK
AC24VL
LWCO
R
W
C
R
W
C
R
W
C
R
W
C
Navien Smartzone
Zone Pump Controller
+
Navien Ready-Link Cable
Pour obtenir plus de détails, reportez-vous au manuel fourni avec le contrôleur de pompe de zone Smartzone+ de Navien.
Remarque
Le réglage Contrôleur de zone de Navien doit être activé lors de l’utilisation du câble Ready-Link pour la communication.
Reportez-vous à la section «11.3.3 Réglage de la fonction de chauffage des locaux» à la page 88 pour plus de détails.
