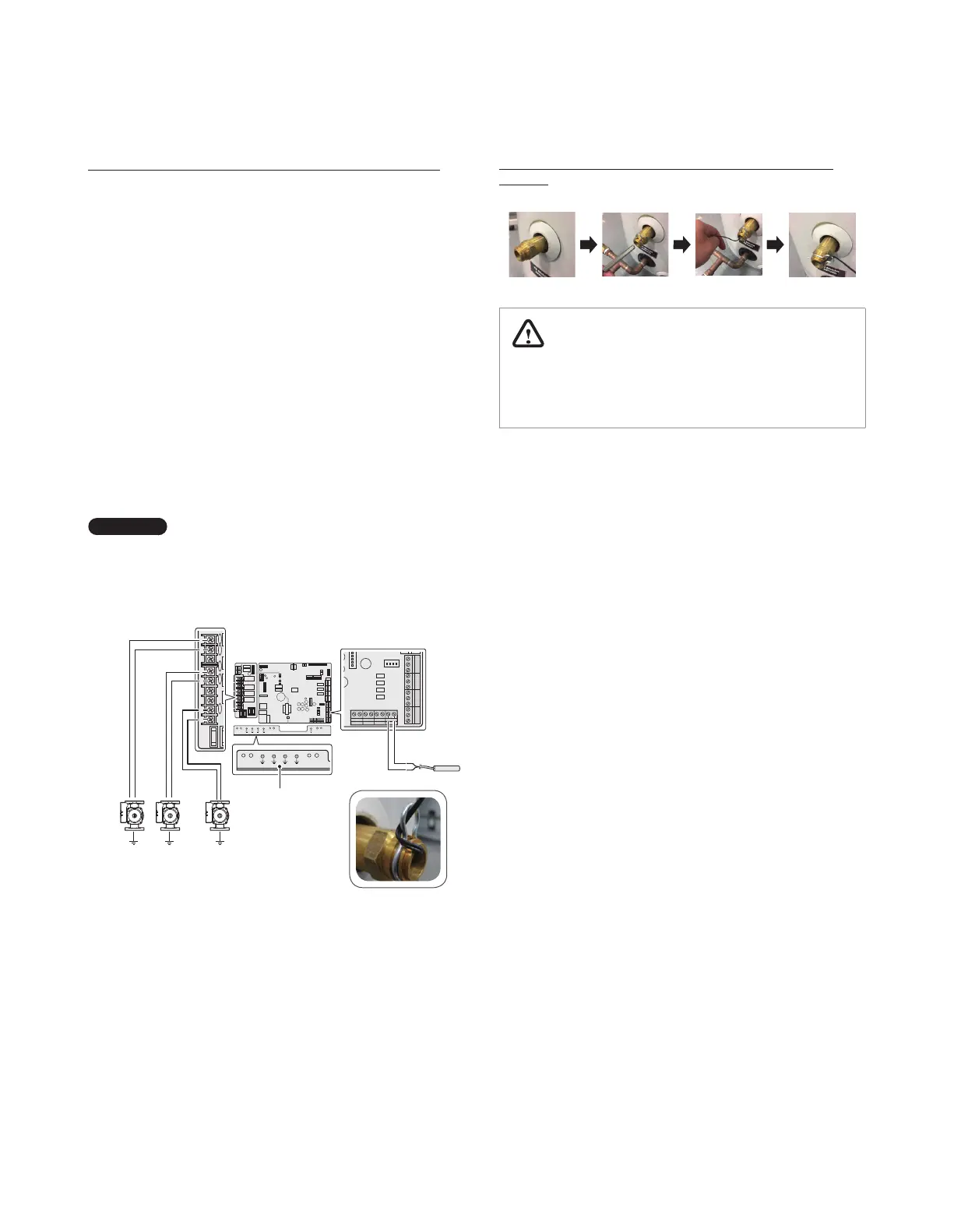

44 Installation de la tuyauterie du circuit
Lors de l’installation du capteur du réservoir d’eau chaude
sanitaire
ATTENTION
Utilisez seulement le capteur de température universel de
Navien. L’utilisation d’un autre capteur peut occasionner une
température de l’eau plus élevée que prévu.
Lors du raccord le capteur du réservoir d’eau chaude sanitaire
Le capteur de température universel de Navien peut être utilisé
en tant que capteur du réservoir d’eau chaude sanitaire. Lors
de l’installation du capteur de température universel avec la
chaudière, suivez les lignes directrices suivantes:
●
Ce capteur est compatible pour utilisation avec un plongeur
d’immersion pour aquastat. Raccordez le plongeur d’immersion
pour aquastat au réservoir d’eau chaude sanitaire avant
d’installer le capteur.
●
Lors de l’installation du capteur sur le réservoir, assurez-vous
que le capteur est complètement inséré dans le plongeur
d’immersion.
●
Installez l’attache incluse dans la rainure du plongeur
d’immersion, tel qu’indiqué dans l’illustration.
●
Insérez le fil dans l’œillet de l’attache, puis entourez-le une fois
autour de l’attache pour fixer le capteur au plongeur.
●
Terminez l’installation en raccordant les fils aux terminaux
du réservoir d’eau chaude sanitaire sur la carte de circuits
imprimés.
Remarque
Lors de l’insertion du capteur dans le plongeur
d’immersion, de la pâte thermoconductrice
peut être utilisée pour améliorer la conductivité
thermique entre les deux pièces.
<NFB>
Pompe du
système
(max. 2,5A)
Pompe de
chaudière
(max. 2,5A)
Pompe ECS
(max. 2,5A)
COM
NO
NC
ZONE1
COM
NO
NC
ZONE2
COM
NO
NC
ZONE3
AC24VN
SUPPLY RETURN OUTDOOR DHW TANK
AC24VL
LWCO
R
W
C
R
W
C
R
W
C
R
W
C
COM
A/H DHW PRI
NO NC N L N L
N
L
COM NO NC N L N L
N
L
Pump Ground
SUPPLY RETURN OUTDOOR DHW TANK
R
W
C
R
W
C
R
W
C
R
W
C
